资阳灌浆水泥、无收缩水泥厂家、资阳***灌浆料现货供应

微膨胀灌浆水泥

一、简介

微膨胀灌浆水泥，是指由硅酸盐水泥与适量石英砂以及高分子聚合材料共同复配制成的CGM高强无收缩灌浆材料。CGM高强无收缩灌浆材料按早期抗压强度不同，分为通用型灌浆料、早强型灌浆料; 按CGM高强无收缩灌浆料中石英砂粒径不同，又分为豆石灌浆料和超细灌浆料及通用灌浆料三大类。在水化和硬化过程中产生体积微膨胀的灌浆料，一般硅酸盐水泥在空气中硬化时，体积会发生收缩。收缩会使混凝土结构产生微裂缝，降低混凝土结构的密实性，影响结构的抗压、抗折、抗渗、抗冻、抗腐蚀等。膨胀水泥（CGM高强无收缩灌浆材料）在硬化过程中体积不会发生收缩，还略有膨胀，可以解决由于收缩带来的不利后果。膨胀水泥（CGM高强无收缩灌浆材料）用途广泛如：安装设备基础二次灌浆、建筑梁板柱加固时的二次浇筑、混凝土结构加固修补、孔洞封堵、螺栓锚固及栽埋等各类二次灌浆工程。

二、性能特点

1、微膨胀灌浆水泥浇筑的灌浆体在水化硬化过程中竖向膨胀率为0.02%-0.5%，可在混凝土中建立0.2~0.6MPa的自应力，满足补偿收缩要求；可减少或防止灌浆体收缩开裂;

2、微膨胀灌浆水泥抗渗标号大于S30，又称自防水混凝土。用膨胀水泥灌浆料浇筑的自防水灌浆体，省工省料、缩短工期、且耐久性好;

3、微膨胀灌浆水泥具有超高自流性，用膨胀水泥灌浆料浇筑的灌浆体施工无需振捣即可填充全部间隙，省工省时，质量有保障；

4、微膨胀灌浆水泥早期强度高，后期强度增长较大，长期强度稳定上升;

5、微膨胀灌浆水泥浇筑的灌浆体因内部建立有膨胀自应力,与钢筋产生更强的握裹力;

6、不含氯盐，对钢筋无锈蚀。

三、主要用途：

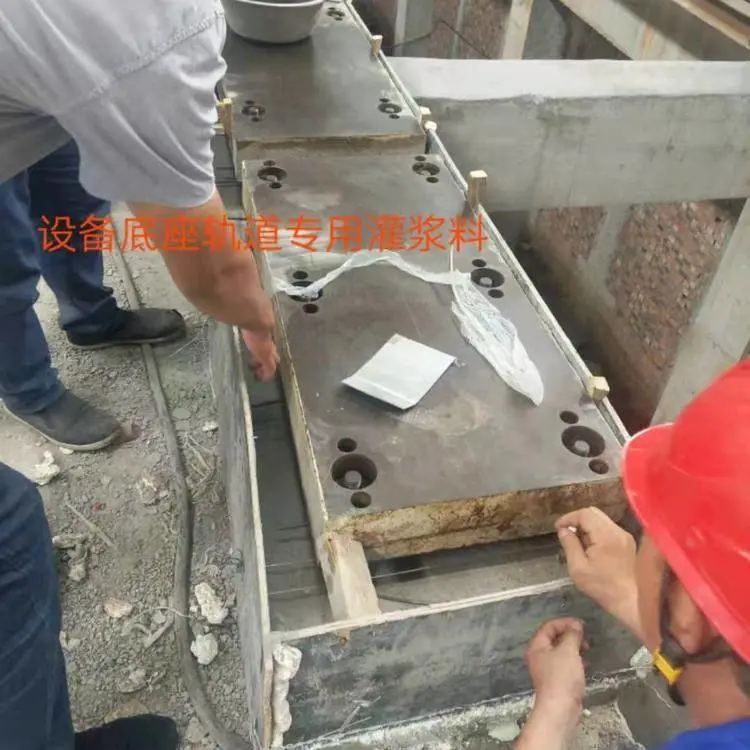

1、设备安装的二次灌浆
    2、钢结构柱基础安装灌浆
    3、各种机器电器设备无垫铁安装流动灌浆
    4、地脚螺栓锚固柱基灌浆岩基灌浆

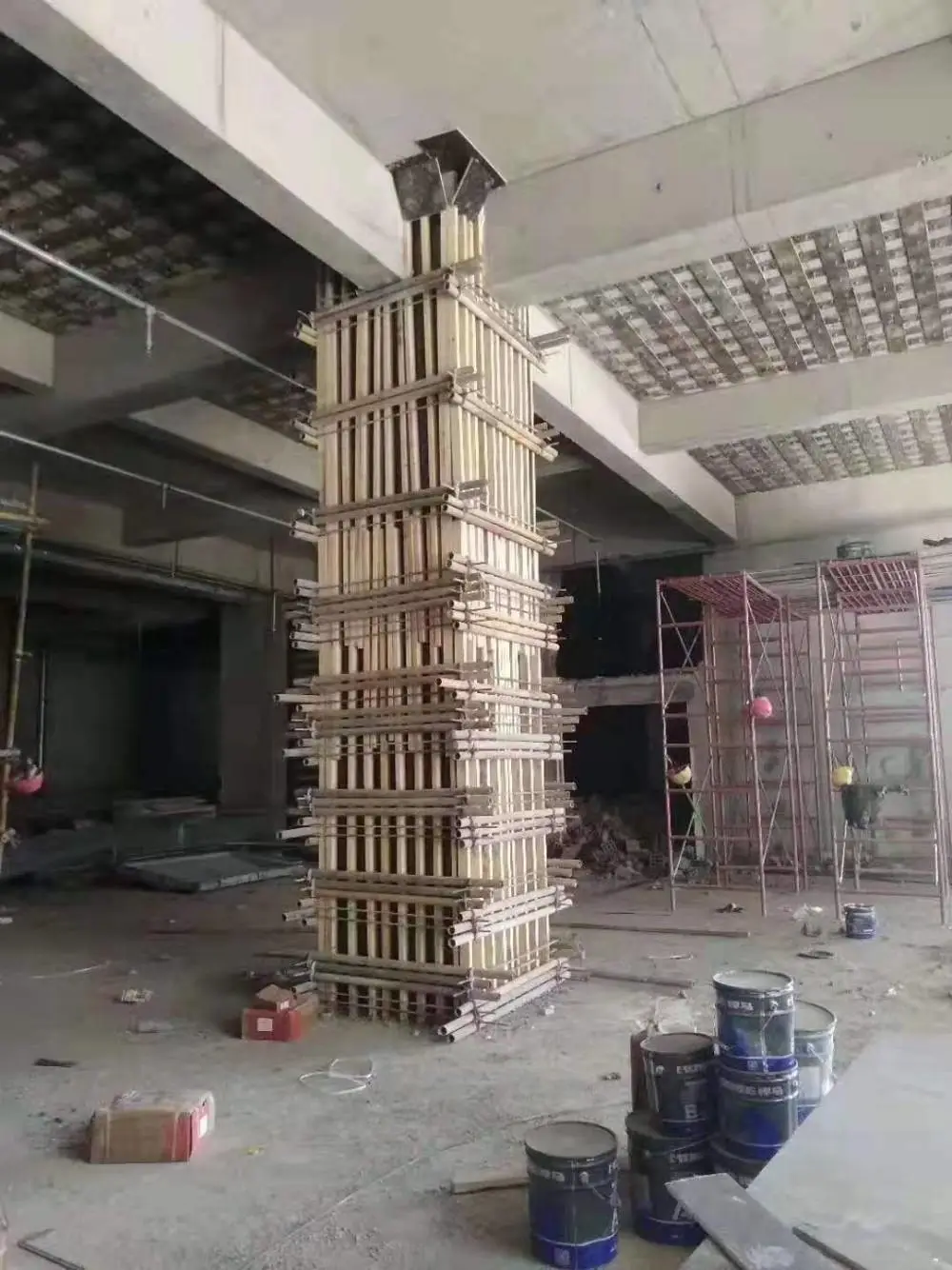

    5、框架结构接头的锚接、桥梁接头加固补强 灌浆
    6、后张预制构件的灌浆、预应力桥梁灌缝

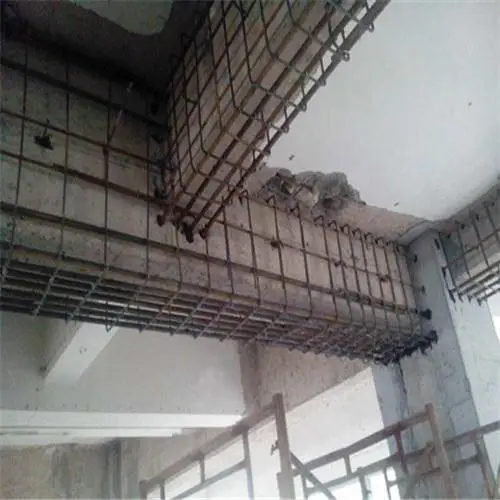

    7、混凝土梁板柱墙体合基础的改造加固和修补灌浆

四、施工前的准备 ：

1、机器搅拌:混凝土搅抖机或砂浆搅抖机;      2、人工搅拌:搅拌槽及铁铲若干;
3、水桶若干;                  4、台秤若干;
5、流槽;                    6、高位漏斗、灌浆管及管接头;
7、灌浆助推器;                 8、模板(钢模、木模);
9、草袋、岩棉被等;               10、棉纱、胶带;
***步：基础处理

　 基础表面应进行凿毛处理。清洁基础表面，不得有碎石、浮浆、浮灰、油污和脱模剂等杂物。灌浆前24小时，基础表面应充分湿润，灌浆前1小时，清除积水。
***步：支摸
1、按灌浆施工图支设模板。模板与基础、模板与模板间的接缝处用水泥浆、胶带等封缝，达到整体模板不漏水的程度。
2、模板与设备底座四周的水平距离应控制在100mm左右，以利于灌浆施工。
3、模板顶部标高应高出设备底座上表面50mm。
4、灌浆中如出现跑浆现象，应及时处理。
第三步：灌浆料配制

1、一般地，按通用型按13-14%的标准加水搅拌,豆石型按9-10%的标准加水搅拌。
2、推荐采用机械搅拌方式，搅拌时间一般为1-2分钟（严禁用手电钻式搅拌器）。采用人工搅拌时，应先加入2/3的用水量拌和2分钟，其后加入剩余水量搅拌至均匀。
3、每次搅拌量应视使用量多少而定，以***40分钟以内将料用完。
4、现场使用时，严禁在微膨胀灌浆水泥中掺入任何外加剂、外掺料。
第四步：灌浆施工方法
1、较长设备或轨道基础，应采用分段施工。
2、几种常用灌浆方式图示
3、二次灌浆时，应符合下列要求。
①、二次灌浆时，应从一侧或相邻的两侧多点进行灌浆，直至从另一侧溢出为止，以利于灌浆过程中的排气。不得从四侧同时进行灌浆。
②、灌浆开始后，必须连续进行，不能间断。并尽可能缩短灌浆时间。
③、在灌浆过程中严禁振捣。必要时可用灌浆助推器沿灌浆层底部推动HGM灌浆料，严禁从灌浆层中、上部推动，以确保灌浆层的匀质性。
④、设备基础灌浆完毕后，应在灌浆后3-6小时沿设备边缘向外切45度斜角（见下图）以防止自由端产生裂缝 ， 如无法进行切边处理，应在灌浆后3-6小时后用抹刀将灌浆层表面压光。
⑤、当灌浆层厚度超过150mm时，应采用豆石加固型高 强无收缩灌浆料。
⑥、当设备基础灌浆量较大时，豆石加固型灌浆料的搅拌应采用机械搅拌方式，以***灌浆施工。
第五步：养护
1、灌浆完毕后30分钟内应立即加盖湿草盖或岩棉被,并保持湿润。
2、冬季施工时,养护措施还应符合现行<<钢筋混凝土工程施工及验收规范>>(GB50204)的有关规定。
3、灌浆料达到拆膜时间后，可进行设备安装,具体时间参见“拆膜和养护时间及环境温度的关系表”。
4、在设备基础灌浆完毕后，如有要剔除部分,可在灌浆完毕后3-6小时后,即灌浆层硬化前用抹刀或铁锨工具轻轻铲除。
5、不得将正在运转的机器的震动传给设备基础，在二次灌浆后应停机24-36小时,以免损坏未结硬的灌浆层。

五、包装储存：

1、微膨胀灌浆水泥为50kg袋装，存放在通风干燥处并防止阳光直射。
　　2、保质期为6个月，超出保质期应复检合格后方可使用。

如何有效地把控高强无收缩灌浆料的施工质量

文章出处：四川安建新材料：作者：谭超 发表时间：2021-12-25 10:44:00

《四川安建新材料，灌浆料应用技术百科》

  在当今的社会之中，随高强无收搜灌浆料的使用越来越频繁，高强无收缩灌浆料施工质量也越来越受到大家的关注，那要怎么样才可以有效地把控高强无收缩灌浆料的施工质量呢？

  接下来，专业灌浆料厂家四川安建新材料建材就为大家详细的从三个方面进行一下分析。

  至关重要的是高强无收缩灌浆料的原料质量。粗集料中的软石和片状颗粒都会对混合料的质量产生较大影响；细集料包括石屑、人工机制砂以及天然砂等，石屑属于石料破碎过程中的副产品，其强度较低，一般应谨慎使用，人工机制砂是最理想的路面细集料。高强无收缩灌浆料的原料配比越恰当，质量也就越好。

  高强无收缩灌浆料施工搅拌的也是有要求的，从时间的角度来看，拌和的时间越长，沥青混合料就越均匀，但是如果拌和时间太长就会导致高强无收缩灌浆料硬化，从而影响混合料的质量。还有搅拌与施工时候的温差，若室外温度过低，就容易导致高强无收缩灌浆料施工表面开裂，搅拌的时适当的加一些温水就显得异常重要啦。

  高强无收缩灌浆料在运输过程之中也是值得注意的，高强无收缩灌浆料是一种干粉性的混合材料，因此在做高强无收缩灌浆料运输的时候要做好防潮湿，保持干燥以防结块。

  选择购买高强无收缩灌浆料的时候，选择一家专业、靠谱的生产厂家也是相当重要的。灌浆料厂家四川安建新材料建材从事建筑行业二十多年，值得信赖。

$
