产品概述：

陶瓷双闸板阀又称陶瓷平行双闸板闸阀或干灰阀，是陶瓷闸阀的一种。故其结构与 工作原理与陶瓷闸阀一致，其启闭体(阀板)由阀杆带动阀座密封面作升降运动，可接通或截断流体的通道。当阀门部分开启时，在闸板背面产生涡流，易引起闸板 的侵蚀和震动，也易损坏阀座密封面，修理困难，通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。通过设置在阀盖内侧的陶瓷轨道条以及设置在三通 阀芯内的助力弹簧，能够有效地使左、右闸板紧贴在陶瓷轨道条上运动时，从而***阀体的正常运行，本实用新型结构简单。

陶瓷双闸板阀主要用于干粉物料的进、放料及输送管道上，作截止和接通介质通道用，做仓泵出料阀、平衡阀、排气阀、排堵阀，也可用作管路切换阀和灰库卸灰 阀，具有密封性能好、启动负荷小、卡灰及积灰现象少、耐磨性强、使用寿命长的特点。陶瓷双闸板阀通常采用法兰连接方式，可分为手动和电动两种驱动方式。具 体来说此系列产品使用范围为：1.电厂除灰—干除灰系统；2.选矿厂—干矿粉状物料的选择、输送；3.水泥行业—干粉料输送、放料；4.面粉厂—面粉输送 管道。5.其它粉末或微小固体颗粒等高磨损介质的输送，因这些工矿介质中常有硬质颗粒和纤维性的污垢等物体，该阀在管道系统中作为启闭装置，能起到很好的 作用。

 工作原理：

　 　陶瓷平行双闸板闸阀的工作原理：借助气缸或手轮提供的外动力，阀杆带动阀板上下移动实现阀门的启闭，阀门启闭过程中依靠双闸板之间设置弹簧的预紧力是阀 板和阀座紧密接触，实现密封。其中，气动陶瓷双闸板阀的工作原理为：当气源从上进气口通入时，阀杆带动阀板向下运动，阀门关闭。当气源从下进气口通入时 话，阀杆带动阀板向上运动，阀门开启。阀板与阀座之间加载弹簧，弹簧弹力始终使阀板压向阀座***阀门的密封性，又容许阀板在垂直上下方向移动，这有助于补 偿阀门零件的热胀冷缩，并能克服任何背压变化对密封的影响与防止颗粒介质进入两密封面之间。

性能特点：

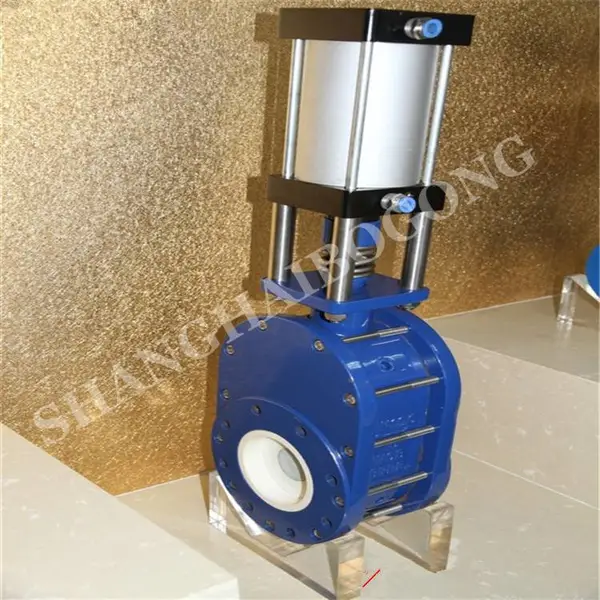

气动：

　　1.气动陶瓷双闸板阀多用于活力发电厂气力自动化除灰系统。

　　2.特别适用于启闭频***，自动化程序严谨的阀位，例如干灰创泵的进出料口和气力平衡的进出口。

　　3. 可以按用户的要求可接受以下的控制方式：

　　a）就地手控气动

　　手控气动装置利用压缩空气的动能操作手控阀直接实现阀门的就地手控启闭；

　　b）集控系统

　　阀门自带的控制装置可接受集控系统提供的220V电压的控制信号实现远程控制；

　　c）PLC或DCS系统

　　阀门可接受PLC或DCS系统4-20mA电流信号实现自动控制。

手动：

　　1.主要适用于火力发电企业的粉煤灰气力输送系统中，做仓泵出料阀、平衡阀、排气阀、排堵阀，也可用作管路切换阀和灰库卸灰阀。

　　2.启动负荷小、卡灰及积灰现象少、使用寿命长的特点。

　　3.在电力行业气力输送系统，陶瓷双闸板阀***解决了两相流动
