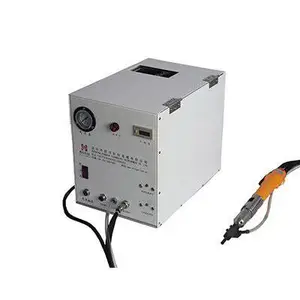

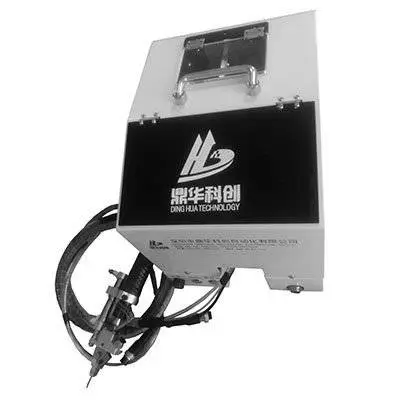

鼎华自动锁螺丝机的操作说明

（一） 操作说明

1．快速（0.4s秒内）按二次电批启动按钮，机器会自动出一颗螺丝。

2．当螺丝锁紧后按住电批按钮不放，待提起电批后再松按钮，机器会自动启动吹螺丝动作（开启浮锁滑牙检测功能后螺丝滑牙和浮锁不会自动启动吹螺丝动作）

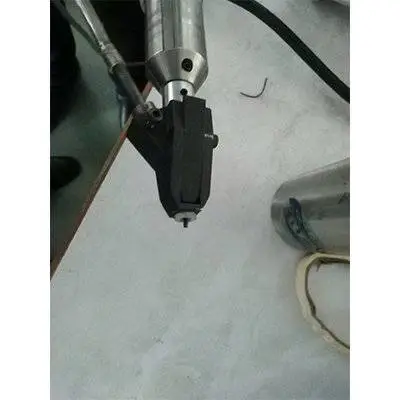

3. 如果夹嘴卡螺丝则捏住夹嘴片张开夹嘴朝料仓启动吹螺丝动作即可解决。

（二）吹气时间设置

1．吹气时间：按“SET”键3秒蜂鸣器响一声，面板显示数值“C- ”，此时按“▼”、“▲”键可以调整“C-a, C-b C-c, C-d”。 C-a状态再次按下“SET ”键进入，按“▼”、“▲”键可调整吹气时间10为0.1秒，015为0.15秒, 500为5秒， 长5秒,再次长按SET 键3S返回工作模式。

2. C-b: 调整数值为0-30， 0-0.3S表示气缸伸出等待吹气延时时间，建议用户不要动它。

3. C-c 调整数值为 0-250，0表示关闭目标计数模式 ，>1表示设定的目标计数值。

4 . C-d:调整数值为0-1， 0表示关闭螺丝浮锁滑牙检测模式 ， 1表示开启螺丝检测模式。

再次长按下“SET ”键3S，蜂鸣器响一声返回工作模式。

（三） 计数和滑牙浮锁功能设置

1计数设置：进入设置C_c的数值，设置好计数目标值后，每次螺丝计数到目标值后蜂鸣器响二声，表示计数值到达目标设定值，再次锁螺丝时进入下一循环计数（打开目标计数功能后在工作模式长按“▲”3秒可显示螺丝总数量，短按“▼”小于3秒时可显示产品数量） 注：针对产品上的螺丝数量设置，完成有提示音，防止漏锁。

2浮锁滑牙检测模式：按键进入设置C_d的数值为1后，开启检测功能，长按SET键返回到工作模式，在工作模式下长按“▼”3秒，此时蜂鸣器响一声表示机器己准备就绪等待采集锁螺丝时间，操作时按正规锁螺丝的方式锁3颗螺丝，此时蜂鸣器响2声表示采集成功，当螺丝滑牙时蜂鸣器响3声（1长2短），当螺丝未锁到位蜂鸣器响3声（2短1长），螺丝滑牙或未锁到位时机器不会自动出下一颗螺丝。

（四） 报警声和辅助说明

1. 当机器一直发出“嘀”“嘀”响声时，声音比较均衡时表示料仓无料，请及时补料。

2. 当机器发出“嘀” 1声时，表示进入设定状态。

3. 当机器发出“嘀”“嘀”2声时，表示螺丝计数到目标设定值。

4. 当机器发出“嘀”“嘀”“嘀”3声时，前面1声长后面2声短，表示螺丝己滑牙。

5. 当机器发出“嘀”“嘀”“嘀”3声时，前面2声短后面1声长，表示螺丝未锁到位（螺丝浮高）

6. 工作模式时按“▲”键可清零当前计数值

7. 拧螺丝时机器会0-9999自动计数

三、自动锁螺丝机产品参数

1. 适用螺丝：M1.5-M5.0

2. 螺丝长度：小于等于20MM

3. 输出速度：40-60PCS/分钟

4. 产品尺寸：365*163*243MM（有各种不同的尺寸，螺丝容量有多有少）

5. 重 量：约10.5KG

6. 不良率：万分之三

7. 上料方式：旋转式上料

8. 震动方式：电磁铁

四、自动锁螺丝机产品特点

1. 性能可靠，性价比较高，上料速度快，自动送料；

2. 通用性强，提高工作效率，节约操作时间；

3. 每打完一颗螺丝，机器会自动再输送下一颗螺丝到批嘴，省去了用手拿螺丝；

4. 只要直接对准螺丝孔位，轻一按螺丝就锁好了，方便快捷；

5. 该机外形美观，设计新颖，小巧方便，放在台上台下都可以，主要适用于电子、塑胶、玩具、电器、

通讯设备等行业的装配。
