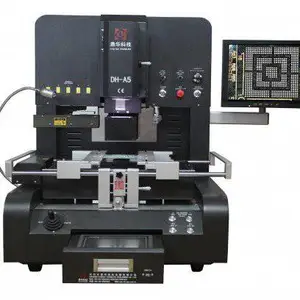

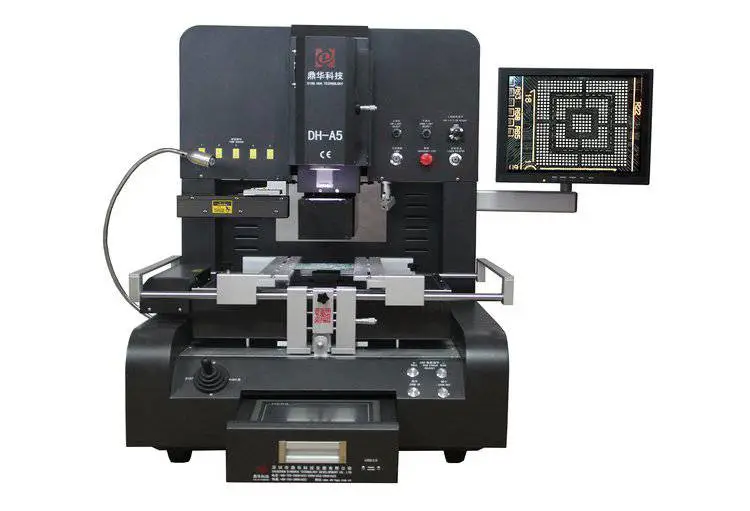

鼎华全自动光学对位BGA返修台DH-A5

联系方式：邱先生18177417522（微信同号）

功能特点：

1.光学对位，芯片贴装对位精准，完全避免错位偏移；

2.自动拆卸、自动焊接，自动回收芯片，完全解放工人；

3.微风调节功能，根据芯片大小调节不同风速，返修更，焊接再小的元器件也不会吹跑偏；

4.激光定位，放置主板一步到位；

5.预热区采用红外发光管，升温快，恒温稳定， 节能，外形美观；

6.外接5个测温接口，方便随时检测温度，控温更精准可靠；

7.触屏操作，程序预先内置，无须专业技术培训即可熟练使用，使芯片返修变得非常简单；

8.手动和自动两种操作模式，调试或批量返修都更加方便简单；

9.外接USB接口，用于软件更新升级和各种返修数据导入电脑分析储存；

10.返修完成后自动扫描，确保返修质量。

二、产品参数

三、产品描述：

1. 嵌入式工控电脑，高清触摸屏人机界面，PLC控制,并具有瞬间曲线分析功能.实时显示设定和

实测温度曲线，并可对曲线进行分析纠正，开机密码保护和曲线修改功能，实时显示多组曲线；

2. 高精度K型热电偶闭环控制和温度自动补偿系统，并结合PLC和温度模块实现对温度的精准控

制，保持温度偏差在±2度.同时外置测温接口实现对温度的精密检测，并实现对实测温度曲

线的分析和校对；

3. 采用伺服运动控制系统，可实现焊接、贴装、拆卸三种模式自动化控制：稳定、可靠、安全、

；PCB板定位采用V字型槽，采用线性滑座，使X、Y、Z三轴皆可作精细微调或快速定

位、方便、准确，满足不同PCB板排版方式及不同大小PCB板的定位；

4. 灵活方便的可移动式夹具对PCB板起到保护作用，防止PCB边缘器件损伤及PCB变形，

并能适应各种BGA封装尺寸的返修；

5. 配备多种规格钛合金风嘴，该风嘴可360度任意旋转定位，易于安装和更换；

6. 上下共三个温区独立加热，三个温区可同时进行多组多段温度控制，***不同温区同步达到

佳焊接效果。加热温度、时间、斜率、冷却、真空均可在人机界面上完成设置；

7. 上下温区均可设置6段温度控制，可以扩展成8段，可海量存储温度曲线，随时可根据不同

BGA 进行调用,在触摸屏上也可进行曲线分析、设定和修正 ； 三个加热区采用独立的PID算法

控制加热过程；

8. 采用高精度数字视像对位系统，摇杆控制，可通过手动摇杆来控制光学镜头的前后左右移动，

全方面的观测BGA芯片的四角和中心点的对位状况，***“观测死角”的遗漏问题；

9. 采用大功率横流风机迅速对PCB板进行冷却，以防PCB板的变形，贴装、焊接、拆卸过程实现

智能自动化控制；

10. 配置声控“提前报警”功能.在拆卸、焊接完成前5-10秒以声控方式警示作业人员作相关准备；

11. 上下热风停止加热后，冷却系统启动，待温度降至常温后自动停止冷却。***机器不会在热升

温后老化；

12. 配有BGA自动喂料,接料系统,真正实现全自动化操作，使机器更加智能化及加快操作效率；

13.经过CE认证，设有急停开关和突发事故自动断电保护装置。

鼎华优势：

深圳市鼎华科创自动化有限公司是一家集研发、生产、销售、服务于一体的高新技术企业！我们有实力为您提供 的产品、***服务和***的技术支持。

因为深圳特殊的产业结构，任何科技类的产品都可以很快复制，所以任何一个行业都鱼龙混杂，有的公司潜心研发产品，也有的公司通过抄袭和模仿，在行业红火的时候快速捞一笔，等行业规范和成熟后再转到另一行业。很多小工厂就几个人，直接买配件组装，没有任何软硬件的研发能力，只做成熟的几个机型，任何软硬件出了问题都得请别人处理，质量没***，售后服务也非常不及时，这样对客户非常不负责任。相比之下，我们鼎华公司生产的设备有如下优点：

1.专业：

从2010年起，我们有只专注于BGA返修台的研发及生产，经过多年集中开发，公司拥有38项***、97项质控工艺，产品经常升级更新，始终保持和行业的发展一致。

2.质量：

产品质量和用户***是我们赖以生存的基础，所以我们对产品的质量十分注重，所有电子件都采用***，比如明纬电源、欧姆龙继电器、进口发热芯等等，再加上生产过程中对质量的严格管控，我们实行制造过程中全程编号生产，每位制造部员工都有一个自己的编号，任何制程问题都能很快的追查到对应的制造者，我们对员工实行谁制造的问题谁负责，谁的质量稳定就奖励谁的原则，对每一位员工都灌输一种品质为先的理念，以此确保产品质量的稳定性及优异性。

3.售后：

我们有自己专业的软件和硬件工程师团队以及负责售后服务的团队，软件或硬件的任何问题我们都能很快分析和及时处理，并且软件终身免费升级，售后服务及时而有保障。

4.生产环境：

因为我们公司是由新加坡商人投资兴建的，所以公司严格实行6S制度，严抓员工素质管理，所有员工进厂件事就是培训专业技能和6S要求，我们相信，连生产环境都管控不好，怎么可能管控好产品质量。

5.员工结构：

我们公司是高新企业，工程师和技术员占公司总人数的30%，业务团队占15%。其中大专以上学历占到公司总人数的50%以上，公司员工总体素质偏高。

6.***：

我们拥有各种***共37项，并于2015年获得高新企业称号，多次获得深圳市及自动化行业颁发的企业荣誉证书。
