公称通径：20-300mm

压力范围：0~64bar

介质温度：-30℃～350℃

阀体材质：WCB、304、316、316L

功能选项：

PDF文件下载

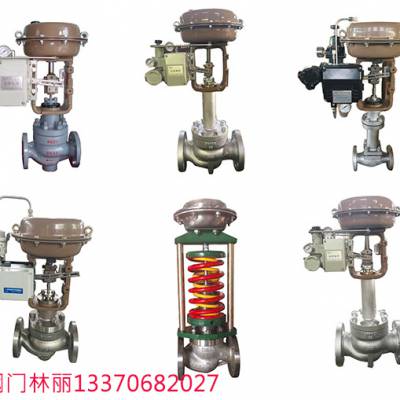

 产品介绍

产品特点：

●安全性高 用于无电、气场合，不存在外部能源隐患

●节约能源 无需外部能源，利用流体自身压力进行调节

●简化控制 无需中间控制仪表，降***

●操作简便 根据阀前后压力表，调节弹簧伸展度即可

基本参数：

动作方式 U控制阀前、D控制阀后

功能作用 U泄压或安全保护、D稳压或减压

阀座结构 P单座、M套筒、N双座

流量特性 快开

可调范围 10:1；***小10:8

密封等级 III、IV、VI

执行机构 薄膜式（设定值≦6bar）、活塞式（＞6bar）

性能标准 企业标准

调节精度 ±5%~±10%

阀体参数：

公称压力 PN16、PN25、PN40、PN64

连接方式 法兰式（***：焊接式）

阀体材料 WCB、SS304、SS316、SS316L

阀芯材质 SS、SS304、SS316、SS316L、司太莱堆焊

密封材料 PTFE、硬密封、特殊高温材料

波纹管    SS、SS304、SS316

填   料   聚四氟乙烯、柔性石墨

推杆衬套 2Cr13

垫   片   橡胶石墨板、1Cr18Ni9Ti石墨缠绕垫片

法兰标准 GB9113-88、JB/T79-94、GB2555-81

***法兰 ANSI、JIS、DIN

功能附件选项：

Q—安全切断型

—带冷凝器（适用于蒸汽等高温介质时）

—带指挥器，微压调节

流体温度：

T4   -30℃~150℃

T5   -30℃~180℃

T8   -30℃~350℃

技术参数：

公称通径DN（mm）   20   25   32   40   50   65   80   100       125       150       200       250       300

Kv系数   7     11   20   30   48   75   120       190       300       480       760       1100     1750

额定行程L（mm）      8     10   14   20   25   40   50   60   70

公称压力PN（bar）     10、16、40、64

导压管接头外螺纹  M16*1.5

压力调节分段选择范围（Kpa）    15~50 40~80 60~100 80~140120~180 160~220 200~260 240~300 280~350 330~400 380~450

 430~500 480~560 540~620 600~700 680~800780~900 880~1000 980~150 1000~2500

外形尺寸：

通径DN  调节范围 15-140KPa  280-500KPa       120-300KPa       480-1000KPa    600-1500KPa    1000-2500KPa

       L     B     H     A     H     A     H     A     H     A     H     A     H     A

20   150       383       475       280       455       230       450       176       445       176       445       85   445       85

25   160       383       475       280       455       230       450       176       445       176       445       85   445       85

32   180       512       520       308       500       230       490       176       480       176       570       96   570       96

40   200       512       520       308       500       230       490       176       480       176       570       96   570       96

60   230       603       540       308       520       230       510       176       480       176       600       96   600       96

65   290       862       710       308       690       230       680       194       670       194       820       96   820       96

80   310       862       710       308       690       230       680       194       670       194       820       96   820       96

100       350       1023     780       308       760       230       750       194       740       194       890       96   890       96

125       400       1380     840       308       800       230       790       280       780       280       950       96   950       96

150       480       1380     880       308       870       230       860       280       850       280       950       96   1000       96

200       600       1800     915       308       880       230       870       280       860       280       100       96   1100       96

250       730       2000     940       308       900       230       890       280       880       280       1100     96   1200       96

300       850       2200     1000     308       950       230       940       280       930       280       1200     96   1200       96
