LUGB-2310锅炉蒸汽流量计 蒸汽涡街流量计  蒸汽预付费

涡街流量计是基于卡门涡街原理而研制成功的流量计,广泛应用于过热蒸汽、饱和蒸汽、压缩空气、水和盐碱等。

特点:

一、 完整的传感器通径,具有 10mm--500mm 的 20 种不同通径的传感器;

二、 可远距离传输流量信号,并能与计算机连网,实现集中管理。

一般特点:

1 、最小流量值低、流量范围大;

2 、结构简单,无运动磨损部件;

3 、测量精度高,阻力损失小;

4 、安装方便,维修简易。

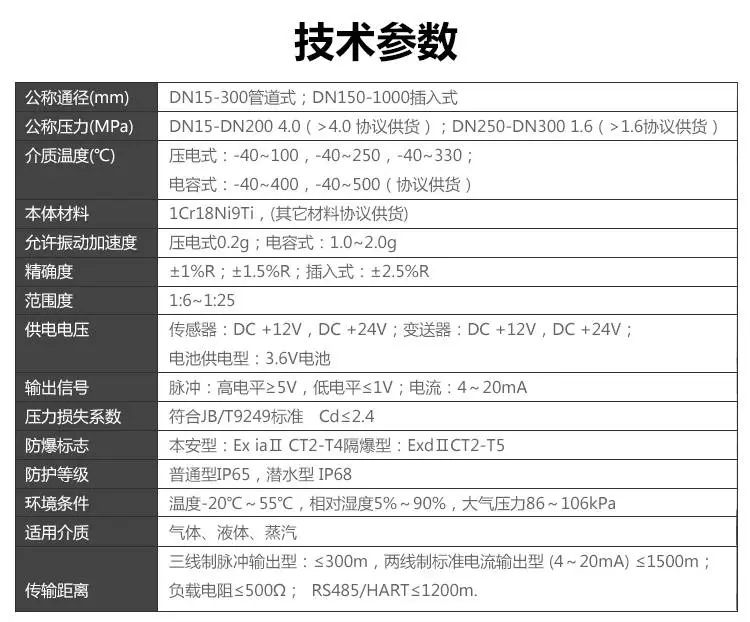

技术指标:

1 、确度等级: 液体 1.0 级、气体 1.5 级(标准流量范围内);

2 、公称压力: ① 通径 ≥ DN200mm 2.5MPa ;

② 通径 ≤ DN150mm 4.0MPa ;

③ 6.3 MPa ~ 25 MPa (协议定货);

3 、被测介质温度: 40 ℃~ 200 ℃, 280 ℃, 350 ℃;

4 、压力损失: 阻力系数 Cd ≤ 2.4 ;

5 、重复性误差 % : ≤ 1/3 准确度等级值;

6 、流量范围: 8 : 1 ~ 40 : 1

7 、供电电源: 12 ~ 24VDC ;

8 、输出信号: ① 电压脉冲:低电平 ≤ 0.5V ,高电平 ≥ 5V ;

② 标准电流: 0 ~ 10 mA 、 4 ~ 20 mA DC ;

③ 标准电压: 0 ~ 5 V 、 1 ~ 5 V

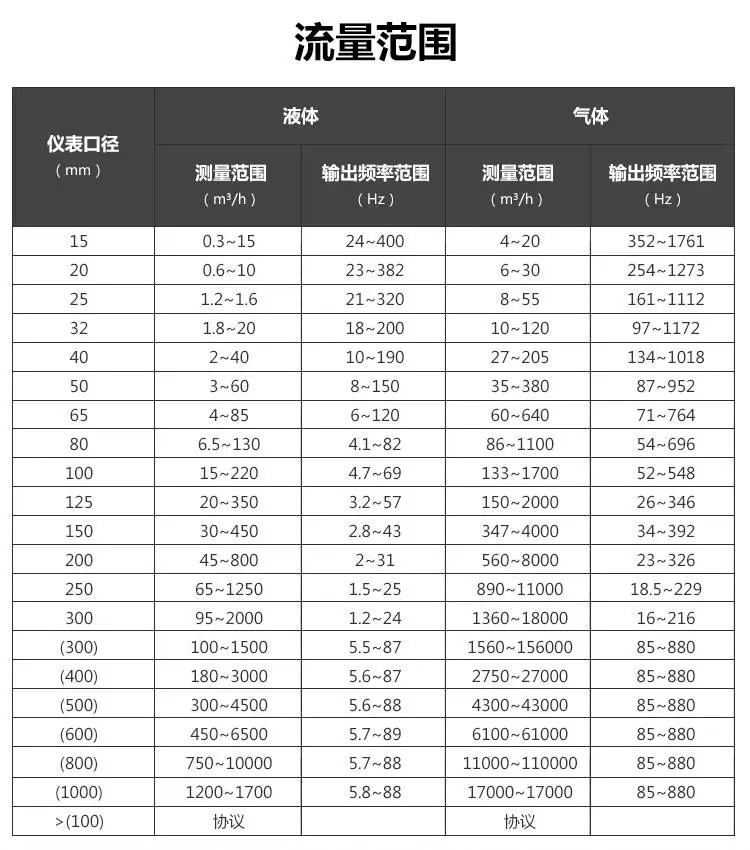

涡街流量计参比流量范围

注:传感器出厂前逐台标定,扩展型增加最小流量点的标定数据。
