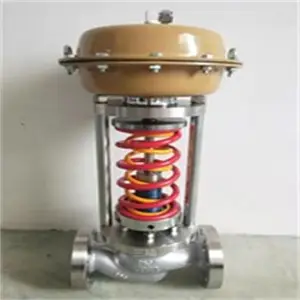

ZJHQ-16C DN20-O型气动薄膜三通调节阀带波纹管气动调节阀三通调节阀

ZMAQ（BX）型气动薄膜三通调节阀有合流和分流两种作用方式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。三通阀在某些场合可以替代两个二通和一个三通阀在某些场合可以替代两个二通和一个三通接管而得到***应用，常用于热交换器的两相调节，也可用于简单的配比调节。

ZJHQ-16C DN20-O型气动薄膜三通调节阀带波纹管气动调节阀三通调节阀
产品标签 |

ZJHQ-16C 法兰连接式 气动三通调节阀

价    格

订货量

  • ￥1700.00

    1 - 1台

  • ￥1690.00

    2 - 2台

  • ￥1685.00

    ≥3台

陈女士总经理
  • 邮箱已验证
  • 手机已验证
  • 微信已验证
𐁽𐁾𐁿 𐂀𐂁𐂂𐂂 𐂃𐂄𐂂𐂅 𐂀𐁾𐂄𐂄𐂆𐂁𐂄𐂇𐁽𐂇𐂀𐂅𐁽
  • 发货地浙江 永嘉县
  • 发货期限4天内发货
  • 供货总量4台
进入店铺 立即询价
产品推荐
产品特性：ZJHQ-16C品牌：GHBF型号：ZJHQ-16C DN20
连接形式：法兰材质：不锈钢公称通径：20-200mm
3C阀门类别：工业适用介质：水压力环境：常压
工作温度：常温标准：国标外形：大型
流动方向：单向驱动方式：手动零部件及配件：阀体
形态：柱塞式类型(通道位置)：直通式规格：DN15
展开
ZJHQ-16C DN20-O型气动薄膜三通调节阀带波纹管气动调节阀三通调节阀

ZMAQ（BX）型气动薄膜三通调节阀有合流和分流两种作用方式。阀芯结构采用圆筒薄壁窗口，并采用阀芯侧面导向。三通阀在某些场合可以替代两个二通和一个三通阀在某些场合可以替代两个二通和一个三通接管而得到***应用，常用于热交换器的两相调节，也可用于简单的配比调节。

ZMAQ气动薄膜三通调节阀可配附件：***、手轮机构、空气过滤减压器等。

【一】ZMAQ/X气动薄膜三通调节阀调节机构主要技术参数



阀座直径mm

合流

25

32

40

50

65

80

100

125

150

200

250

300

分流






80

100

125

150

200

250

300


额定流量
系数kv

合流

8.5

13

21

34

52

85

125

210

340

535

800

1260

分流






85

125

210

340

535

800

1260


公称压力MPa

0.6 4.0 6.4













行　程mm

16

25

40

60

100









流量特性

直线













介质温度℃

-20～200、-40～+250（常温型）、-40～315（中温型）













法兰尺寸

铸铁法兰尺寸按JB79-59，铸钢法兰尺寸按JB79-59













法兰型式

法兰密封面型式按JB77-59，其中铸钢法兰按光滑式，铸钢法兰按凹式













阀体材质

HT200,ZG230-450、ZG1Cr18Ni9













阀芯材质

1Cr18Ni9













上阀盖型式

普通式（常温型），热片式（中温型）













可调比

30:1















注：可为用户提供ANSI、JPI、JIS法兰的产品，其法兰距按用户需要确定。

【二】ZMAQ/X气动薄膜三通调节阀执行机构主要技术参数



型　号

ZHA（B）-3

ZHA（B）-4

ZHA（B）-5

ZHA（B）-6

有效面积cm 2

400

630

1000

1600

行　程mm

16.25

40

60

1000

弹簧范围KPa

20～100；40～200、20～60、60～100、80～240






【三】ZMAQ/X气动薄膜三通调节阀性能指标



项目

不带***

带***



基本误差％

±6

±1.5



回差％

5

1.5



死区％

4

0.6



始终点偏差％

气关

始点

±2.5

±1.5

终点

±6.0




气开

始点

±6.0



终点

±2.5




额定行程偏差％

±2.5




允许泄漏量L/h

10 -3 ×阀额定容量






【四】ZMAQ/X气动薄膜三通调节阀允许压差



供气压力


弹簧压力


25

32

40

50

65

80

100

125

150

200

250

300

0.14MPa

20-100

1220

750

500

300

300

200

120

120

80

50

50

25



【五】ZMAQ/X气动薄膜三通调节阀主要零件材料



零件名称

材料

温度范围

阀 体
上、下阀盖

HT200

-20～200℃

ZG230-450

-40～450℃


ZG1Cr18Ni9Ti

-250～550℃


阀芯、阀座、阀杆

1Cr18Ni9

-250～550℃

密封垫

橡胶石棉板


不锈钢缠绕垫



填料

聚四氟乙烯


上下膜盖

A 3 钢板


膜片

35CrMoA


35、A 3



支架、顶盘

HT200


压缩弹簧

60Si2Mn


波纺薄膜

5806胶夹480D尼龙66网眼布
