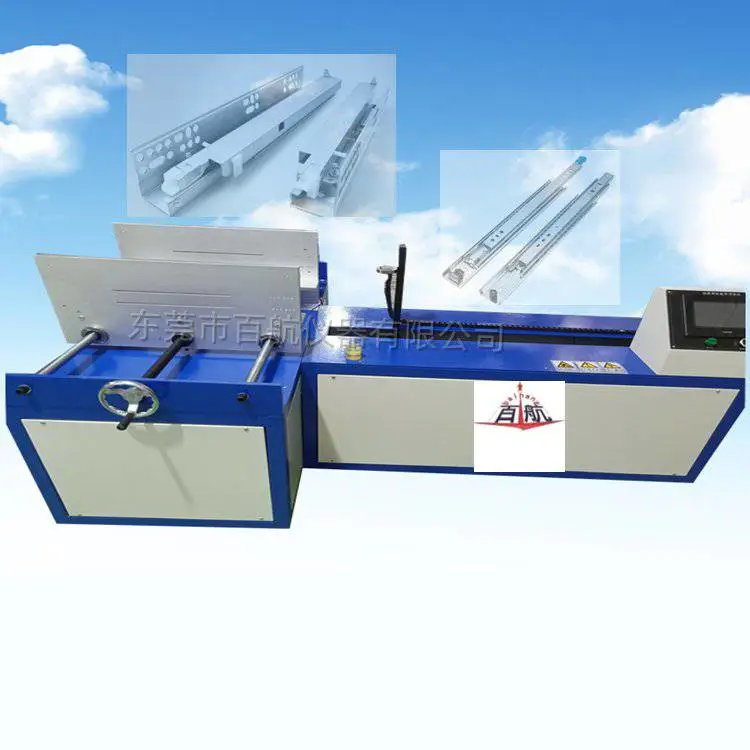

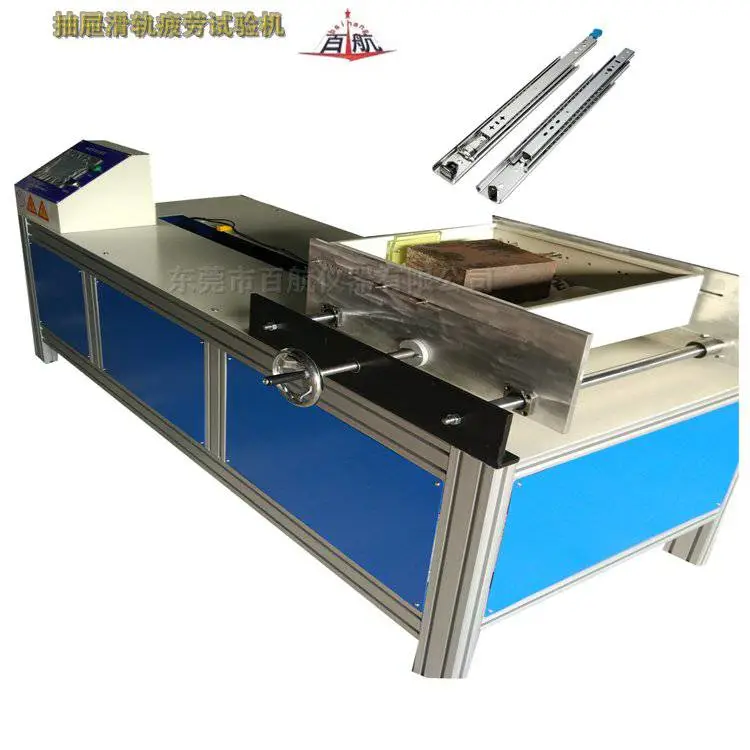

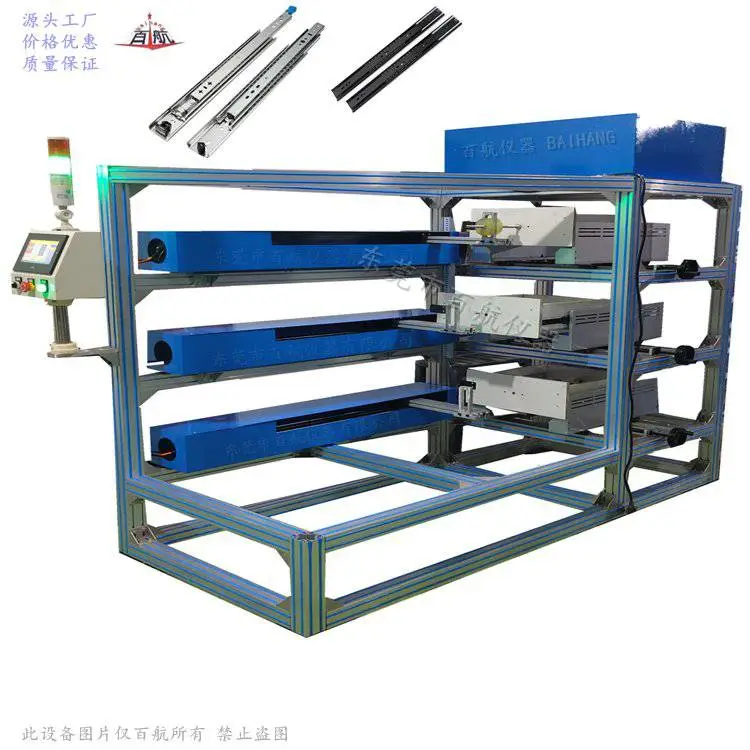

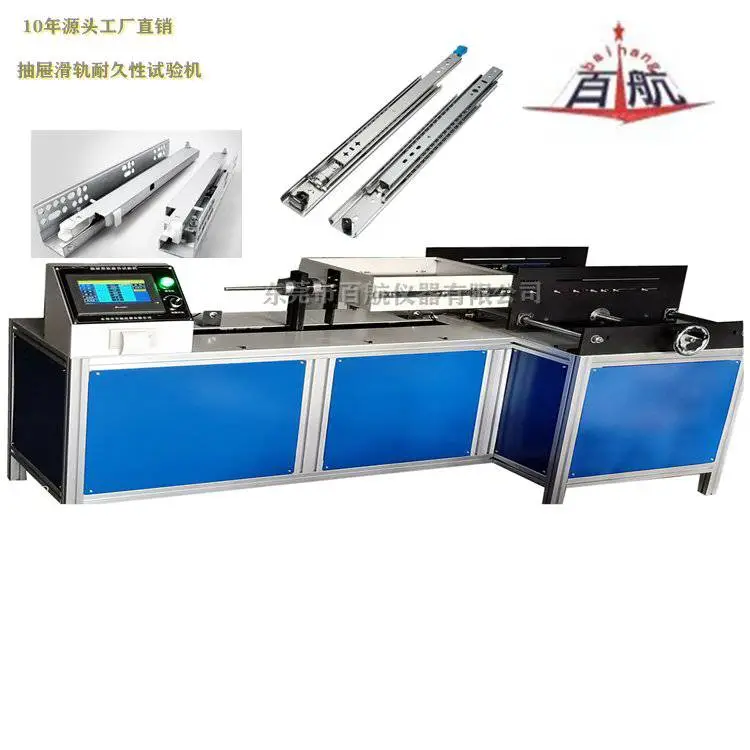

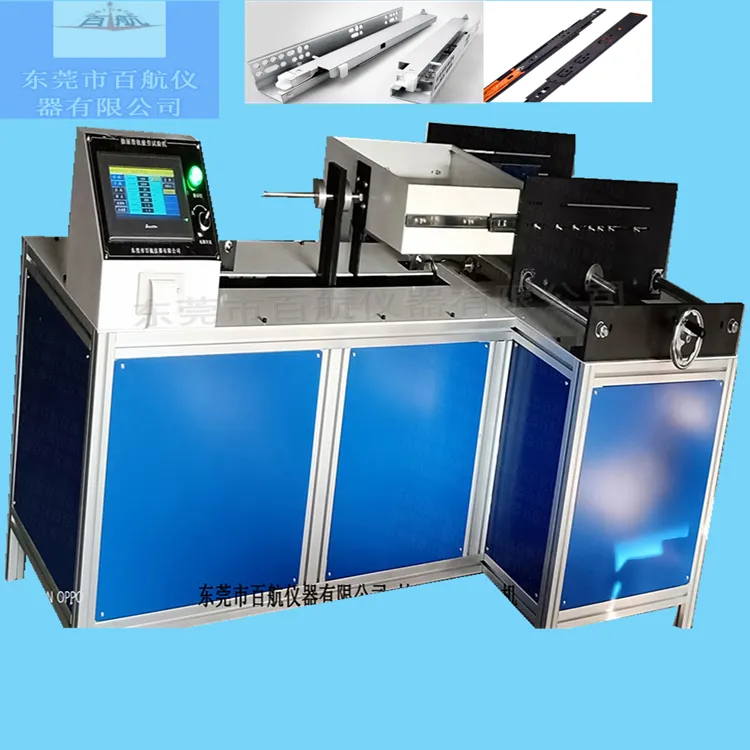

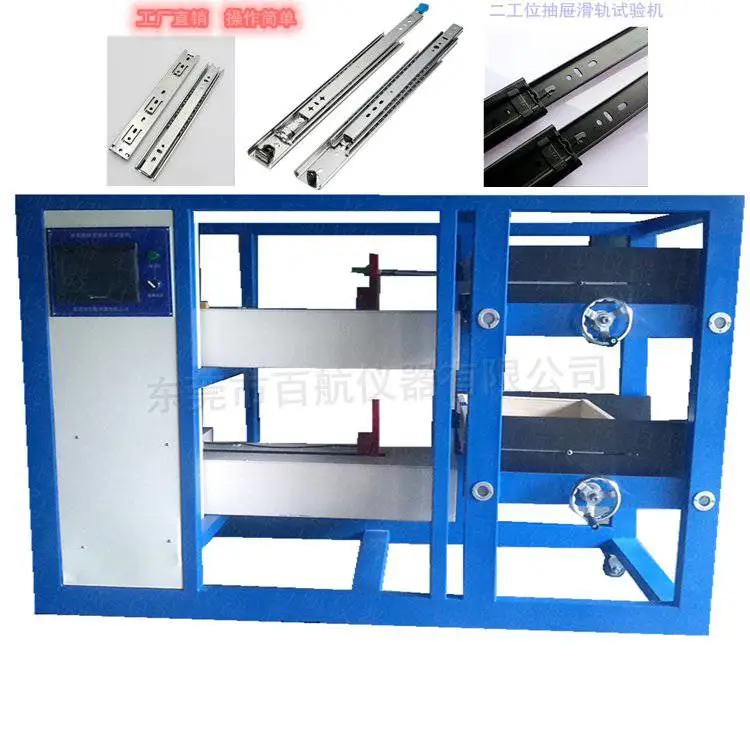

广东抽屉导轨寿命试验机厂家，全新定制

　　抽屉滑轨是现代家具办公桌的重要组成部分之一。抽屉滑轨性能的好坏直接影响到家具的质量。为了检验抽屉滑轨的各种性能,需要一台抽屉滑轨性能试验机。其具体要求是:能够往复推拉试验抽屉,推拉行程300-600可调。左右;速度为14~10次/分;能够自动计数;没有强烈冲击。抽屉滑轨试验机是以气源为动力的或者PLC电动控制

　　一个符合本标准技术要求的、大推力为50N的办公家具用抽屉导轨(型号为A)的标记如下

　　抽屉导轨QB/T 2454-A50

　　4抽屉导轨寿命试验机 要求

　　4.1 承载能力

　　在制造企业规定的抽屉导轨的大承载能力下抽屉导轨必须达到4.2-4.5的要求。大承载能力

　　与试验负荷相等，并且由下列内容确定:

　　a) 自 重 =整个抽屉包括安装在抽屉上的金属饰片的质量;

　　b) 装 载 负荷=有效负荷;

　　c)1 5% 装 载负荷.

　　即:试 验 负荷=自重+装载负荷+15%装载负荷。

　　注:自 重 与装载负荷之和被称作为额定负荷。

　　4.2 推拉力

　　按照5.2 试验时，试验负荷在总计40kg以下时，推拉力允许为:

　　— 办 公 类家具大50N;

　　— 其 他 类家具大85N,

　　若试验负荷超过40kg，应作特殊说明。

　　4.3 下沉量

　　按照5. 3 试验时，下沉量不得超出抽出部分长度L(见图1)的***比为:

　　— 试 验前无装载负荷时是 1.2 5%(尺寸a)i

　　国家轻工业局1999一07一12批准2000一01一01实施

　　QB/T 2454一1999

　　一一当试验开始时是3.75%(尺寸b);

　　一一耐久性试验后是4.25写(尺寸c),

　　尺寸基准线(水平线)

　　。一无负荷抽履的下沉fa值;b一在耐久性试验前所侧f的带负荷抽屉的下沉盈数值(见5.4 );‘一在耐久性试验

　　后所测谙的带负荷抽屉的下沉f数值(见5.4) ;L-平行于抽屉上沿所侧it的抽屉的抽出长度

　　图1 下沉 量 的示 意 图 卜

　　4.4 抽屉导轨寿命试验机耐久性要求(磨损)

　　当按照5.4试验时，在30000次拉开和关闭抽展后，抽屉导轨应仍具有适用性。

　　如果安装于办公类家具的抽屉导轨长度超过550mm时，需开闭50000次。

　　微量的磨损屑是允许的。

　　注:“适 用 性”概念在附录A(标准的附录)中加以定义
