6DR5010-0NN00-0AA0智能定位器西门子***

SIPART PS2 是目前使用***为***多样化定位器，在诸多的过程工业中，用于直行程和角行程执行机构。该久经验证的全能型产品支持尤其灵活的行程范围、智能诊断功能和多种不同通信协议。

西门子代理商

原装*** ***一年

上海斌勤电气技术有限公司

发布人：康奎 （销售经理）发布

本公司签约正式的销售合同，并开具13%的增-值-税-发-票。

外地客户统一采用快递发货,也支持上门提货，货物快递到您手时候,一定要开箱检验!如有损坏,请拒绝签收,并由快递公司返回!

在你签收后表示你对该货物没有异议!我们会给予您检测时间,并请在货物到给予确认,谢谢合作!

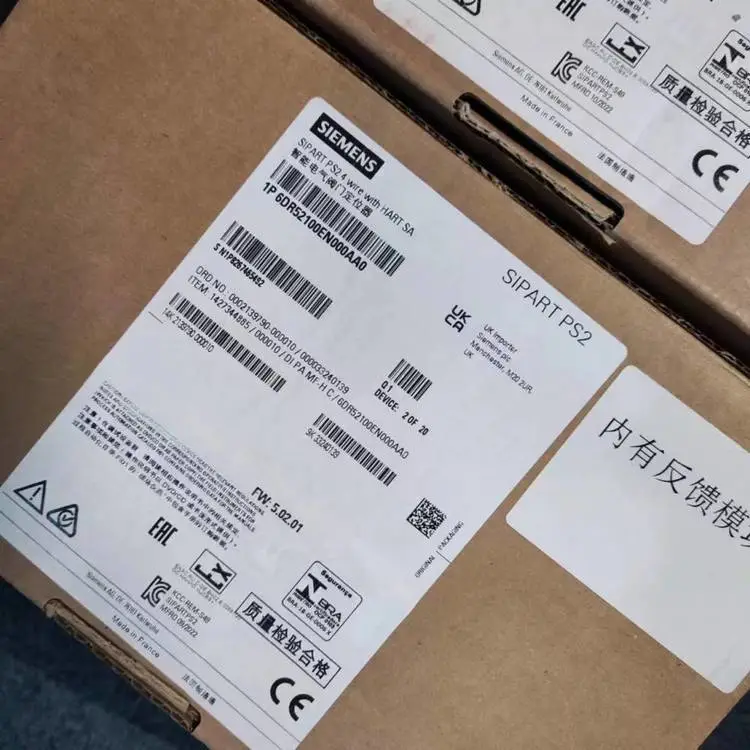

产品均为密封包装，外包装详见产品图片，白色标签上均有产品订货号和产地，各位买家在收到货后，请核对型号，无误后再拆包装、

本公司宗旨：本着以诚信为本，以顾客为中心.***·服务诚信·***.

为用户提供***的自动化产品及服务！

相关西门子产品技术：

SIPART PS2（所有设备设计）

运行条件

环境条件

适用于室内和室外应用

环境温度

在危险区域，请遵守温度等级规定的允许环境温度。

允许的运行环境温度1)

30 ... +80 °C (22 ... +176 °F)

选件 40 ... +80 °C (40 ... +176 °F)

高

高于平均海平面≤2000 m。

在高于平均海平面> 2000 m 的海拔高度上，请使用合适的电源。

相对湿度

0 ... ***

防护等级2)

IP66 /类型 NEMA 4X

防腐，符合标准 EN *** 9227:2012 和 EN *** 12944:1999

6DR5..0 聚碳酸酯外壳

C5-M 中等耐久性

6DR5..3 铝制外壳和 6DR5..5 铝制外壳，防爆型

C5-M 中等耐久性

6DR5..2 不锈钢外壳和 6DR5..6 不锈钢外壳，防爆型

C5-M 高耐久性

安装位置

全部电气连接和排气口在潮湿环境（室外/雨水）中不朝上。

抗震动

谐波振荡（正弦），符合标准 EN 60068-2-6/10.2008 标准

3.5 mm (0.14")，2 ... 27 Hz，3 个周期/轴

98.1 m/s (321.84 ft/s)，27...300 Hz，3 个周期/轴

碰撞（半正弦），符合标准 EN 60068-2-27/02.2010 标准

150 m/s (492 ft/s)，6 ms，1000 次振动/轴

噪声（数字控制），符合标准 EN 60068-2-64/04.2009 标准

10 ... 200 Hz；1 (m/s)/Hz (3.28 (ft/s)/Hz)

200 ... 500 Hz；0.3 (m/s)/Hz (0.98 (ft/s)/Hz)

4 小时/轴

成套阀门的建议连续工作范围

≤ 30 m/s (98.4 ft/s) 无谐振锐度

气候等级

符合标准 IEC EN 60721-3

储存

1K5，但 -40 … +80 °C（1K5，但 -40 … +176 °F）

运输

2K4，但 -40 … +80 °C（2K4，但 -40 … +176 °F）

气动数据

辅助动力（进气空气）

压缩空气，二氧化碳（CO2），氮气（N2），稀有气体或天然气

压力3)

1.4 ... 7 bar (20.3 ... 101.5 psi)

空气质量，符合标准 *** 8573-1

固体颗粒尺寸和密度

Class 3

压力工况露点

Class 3（低于工作环境温度*** 20 K (36 °F) ）

油浓度

Class 3

流量不受限 (DIN 1945)

进气（压力执行器）4)

2 bar；0.1 KV（29 psi；0.116 CV）

4.1 Nm/h (18.1 USgpm)

4 bar; 0.1 KV (58 psi; 0.116 CV)

7.1 Nm/h (31.3 USgpm)

6 bar; 0.1 KV (87 psi; 0.116 CV)

9.8 Nm/h (43.1 USgpm)

排气（对所有型号的执行器进行除压，但未到位的地方除外）4)

2 bar; 0.2 KV (29 psi; 0.232 CV)

8.2 Nm/h (36.1 USgpm)

4 bar; 0.2 KV (58 psi; 0.232 CV)

13.7 Nm/h (60.3 USgpm)

6 bar; 0.2 KV (87 psi; 0.232 CV)

19.2 Nm/h (84.5 USgpm)

排气（对执行器进行故障定位时，对执行器进行降压）

2 bar；0.1 KV（29 psi；0.116 CV）

4.3 Nm/h (19.0 USgpm)

4 bar; 0.1 KV (58 psi; 0.116 CV)

7.3 Nm/h (32.2 USgpm)

6 bar; 0.1 KV (87 psi; 0.116 CV)

9.8 Nm/h (43.1 USgpm)

节流比

可调节

稳定状态下的辅助空气消耗量

<0.036 nm/h (0.158 usgpm)

声压

LAeq <75 db

LAmax <80 db

安装有西门子增压器时的声压

LAeq <95 db

LAmax <98 db

结构设计

工作模式

行程范围（直线执行器）

3 ... 130 mm (0.12 ... 5.12 inch)；可应要求提供更大的行程范围

旋转角度范围（角行程执行器）

30 ... 100° (180° 根据要求)

安装类型

在直线执行器上

在执行器上使用安装套件 6DR4004-8V，必要时使用附加杆臂 6DR4004-8L（符合标准 IEC 60534-6-1 (NAMUR)，带有肋片、杆或平面）。

在角行程执行器

在带有安装平面的执行器上使用安装套件 6DR4004-8D 或 TGX:16300-1556（符合标准 VDI/VDE 3845 和 IEC 60534-6-2）：

执行器***的安装控制台 6DR4004-1D ... 4D 必须单独订购，请参阅选型与订货数据。

重量，不带可选模块或附件的定位器

6DR5..0 玻璃纤维***聚碳酸酯外壳

约 0.9 kg (1.98 lb)

6DR5.11 铝制外壳，***单动式

约 1.3 kg (2.86 lb)

6DR5..2 不锈钢外壳

Approx. 3.9 kg (8.6 lb)

6DR5..3 铝外壳

大约 1.6 kg (3.53 lb)

6DR5..5 铝制，防爆型

约 5.2 kg (11.46 lb)

6DR5..6 不锈钢外壳，隔爆型

约 8.4 kg (18.5 lb)

材质

外形尺寸

见"尺寸图"

设备设计

聚碳酸酯外壳 6DR5..0

单动式和双动式

铝外壳 6DR5..1

单动

在铝制外壳 6DR5..3 和 6DR5..5 内

单动式和双动式

在不锈钢外壳 6DR5..2 和 6DR5..6 内

单动式和双动式

量块

防护等级：

塑料材质的压力表

IP31

金属量规

IP44

由不锈钢 316 制成的压力表

IP54

抗震动

符合标准 EN 837-1

接头，电气

螺钉型接线端子

2.5 mm2 AWG30-14

电缆套管

无防爆型以及 Ex i 防爆型

M20x1.5 或 -14 NPT

防爆型 Ex d

Ex d 认证 M20 x 1.5；-14 NPT 或 M25 x 1.5

接头，气动

内螺纹 G 或 18 NPT

控制器

控制器单元

五点控制器

自适应

死区

dEbA = Auto

自适应

dEbA = 0.1 ... 10%

可以设置为固定值

模数转换器

扫描时间

10 ms

分辨率

≤ 0.05%

传输错误

≤ 0.2%

温度影响效果

≤ 0.1%/10 K (≤ 0.1%/18 °F)

证书和认证

根据压力设备指令 (PED 2014/68/EU) 进行分类

流体组 1 的气体，符合第 4 款、第 3 节（声音工程实践 SEP）

CE 一致性

用户可从 Internet 查找电磁兼容性符合性声明以获取相关的指令与标准内容，包括相关版本信息。

UL 符合性

有关相关指令和标准，包括相关版本，可通过 Internet 搜索 UL 证书。
