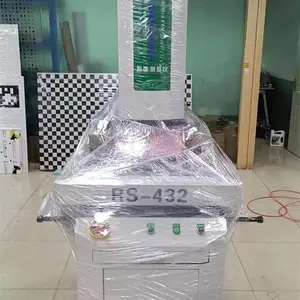

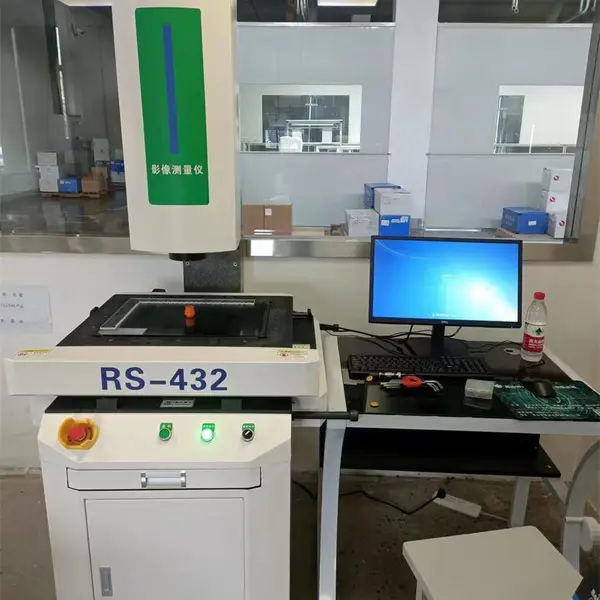

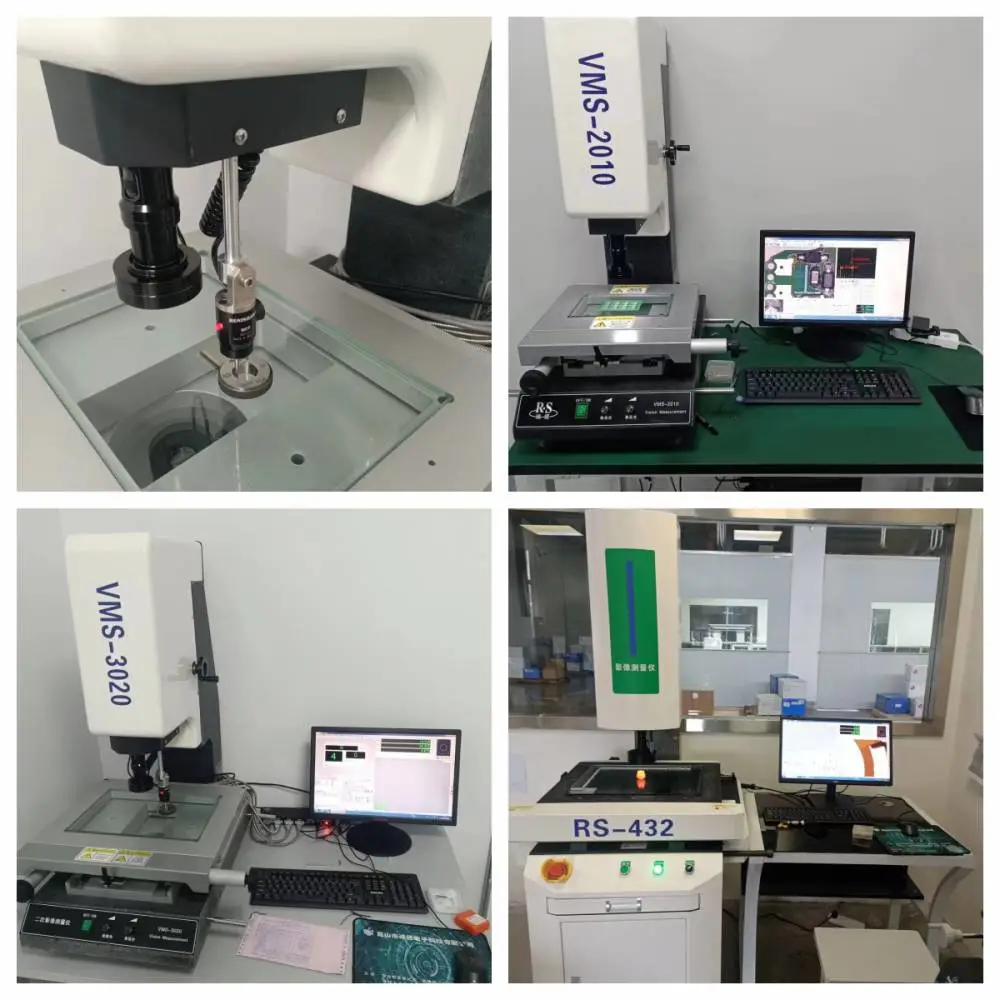

CNC432全自动型影像量测仪技术方案

标准配置：

 主机

机台（CNC432）                                  1台

  电脑

主机                                                1台

显示器                                            1台

键盘                                              1只

鼠标                                              1只

  配件

校正片                                            1片

软件锁                                               1只

安装光盘            2.5D自动影像测量软件         1片

技术参数：

  机台行程(X,Y,Z) ：400 mm×300mm×200mm

 分辨率：0.001mm

  X、Y轴线性精度：±( 3+L/200 )μm

  承载重量：30 kg

  镜头：连继变倍镜头

  CCD：SONY1/3芯片高清彩色摄像机

  影像放大倍率：30-160×

 传动方式：伺服电机（X轴400W、Y轴400W、Z轴400W）+台湾上银精密级直线导轨+台湾TBI静音滚珠丝杆+定制全自动影像测量仪专用控制系统

  光 栅 尺：封闭式光栅尺

  操作方式：鼠标拖运、程序控制

 机台基座、Z轴立柱、运动工作台：高精度花岗岩

量测软件：光学视觉量测软件CNC2.5D

数据输出：测量数据Excel(xls)

物件放大摄像图形(jpg)、二维图形AutoCAD(dxf)

SPC分析，数据Excel(xls格式)

数据导入：二维图形AutoCAD(dxf))

 电源：AC 220±5V、50Hz

 使用环境：温度 20±3 ℃，湿度35%-65%

量测软件 主要功能简介

一、基本功能：

/相对/工作坐标转换公/英制转换

度/度分秒转换        点/点群　

两点/多点求线    三点/多点求圆及弧　   两点间的距离　

两线间的平均距离      点线间的距离　

两圆心距离            圆线距离　

两线间的夹角及交点

二、特殊功能

1.量测工件无需调节摆正，软件提供座标平移、旋转、摆正。

2.直接在影像及几何区标注/移动尺寸。直线修剪、延伸伸功能。

3.几何区点、线、圆/圆弧及直线端点、中点，圆心、象限点自动捕捉。

4.调节CCD参数设定，提高自适应力；去除毛边功能，以正确取得量测数据。

5.利用影像工具快速自动抓取基本几何轮廓边界点，直接拟合成线、圆、弧。

6.三维测量功能：圆、平面、圆柱、圆锥、球。

7.量测区工件放大摄像图形化输出，转成(.bmp、.jpg)。

8.测量数据化输出，转成EXCEL (.xls)。

9.SPC功能，直接输出管制图、制程能力指数，转换成EXCEL

10.机械图形直接输出.dxf格式，与AutoCAD、Pro/e等其它软件无缝联接。

11.可转入.DXF格式文件，与工件实物或测量图形进行比对。

12.提供平面内直线度、圆度、角度分析，进行有效之品质检验

13.机台精度补偿，提高量测精度。
