Phytron 电机和减速机功率放大器控制器全系列产品

Phytron品牌介绍

Phytron追求的努力，通过数十年的经验，已经出现了针对恶劣环境条件的自动化解决方案领域的高科技提供商。除了高精度的步进电机和带有可选齿轮和反馈系统的线性执行器外，Phytron还提供了广泛的电力电子设备和控制装置，我们的全球客户都从中受益。无论您在哪里选择Phytron，我们的产品都会使用一种语言：在每个系列设备和每个单独的解决方案中，对质量的热情，对专业技能的要求和对高科技的要求都是相同的。对细节的热爱自1994年以来已通过DIN EN *** 9001、1997年至2016年通过了DIN EN *** 13485以及2016年以来通过了DIN EN 9100认证。

Phytron基于这些价值观，Phytron成立于1947年，一直保留至今。我们的员工通过定期培训得到晋升，并从各个管理层的公开交流中受益。结果就是持续不断的成功，Phytron被评为TopJob公司，主要生产特殊环境下的步进电机及驱动器。

phytron公司也为用户提供特殊环境下的配件，例如驱动器、电缆、减速箱等。

产品广泛应用于：机械工程，食品、包转装、医学、航空的等行业。

Phytron产品分类：

Phytron马达与执行器

Phytron功率放大器与控制器

Phytron产品用途：

测量技术

设备机器和工厂的建设

发电农业工厂和汽车

实验室技术

研究

航天

深海钻探技术

通讯

Phytron马达型号介绍

德国PhytronZSS系列步进电机运行平稳

Phytron BASIC电机运用于机械工程和工业中

Phytron ZSS系列磁化强度的精密步进电机

磁化强度的精密步进电机适合异常环境条件

PHY SPACE 步进电机精度高耐用性强。

Phytron MOTION自由编程运动控制器步进电机介绍

PhytronSIMATIC ET 200误差小性价比高

PhytronAPS步进电机用于高性能输出

PhytronMCC-2 2轴步进电机控制器

Phytron部分产品型号例举：

Phytron-Elektronik GmbH    SP MINI 92-70-230V;ID-NR:02004534

Phytron-Elektronik GmbH    ZSS 33.200.2,5-PLG;ID-NR:05000198

Phytron-Elektronik GmbH    PLG 32.2 i=20,25:1 ;ID-NR:05000754

Phytron-Elektronik GmbH    GSP 172-140-230V

Phytron-Elektronik GmbH    VSH125.200.10-E-FV-8L

Phytron-Elektronik GmbH    ZSH 57/1.200.5,5,ART.NR.05002651

Phytron-Elektronik GmbH    VSH-80

Phytron-Elektronik GmbH    ZSH57.200.4.2/HED5000

Phytron-Elektronik GmbH    MSO 52/90 MINI

Phytron-Elektronik GmbH    GSP92-70

Phytron-Elektronik GmbH    PLG32 20，25：1（Id No:88856 01105)

Phytron-Elektronik GmbH    10015172ZMX+ 32

Phytron-Elektronik GmbH    1AM02-LPS01-ECMS01

Phytron-Elektronik GmbH    1-STEP-DRIVE-***-48V

Phytron-Elektronik GmbH    10005378VSS 32.200.1,2-HV-4Lp

Phytron-Elektronik GmbH    SLSLeistungseinschub SLS- für 8x ZMX+

Phytron-Elektronik GmbH    10016100ZMX+ 32-RS485-GT

Phytron-Elektronik GmbH     FP ZMX+ Frontplatte

Phytron产品介绍

Phytron马达与执行器型号介绍：

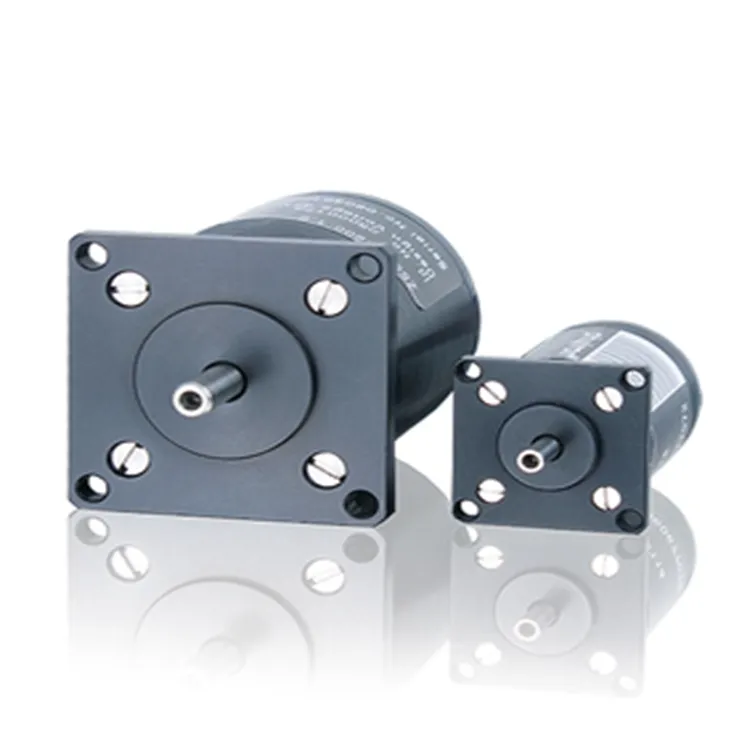

Phytron ZSS系列步进电机：

（19-56 mm）结合了的精度和平稳的运行性能。凭借多达102,400个可接近位置（微步模式下的200步电机，具有1/512步分辨率和编码器），我们的ZSS电机以的定位精度得分。由于其设计的几何特性，ZSS电机提供了非常平衡，安静且低共振的运行性能。得益于低噪声的发展，电机的典型平稳运行以及在光学或机械精密应用中获得的出色结果。

Phytron ZSS系列步进电机参数：

用于双极或单极控制的    两相混合式步进电机

保持扭矩从3.8 mNm到700 mNm

尺寸19至56

每种尺寸最多3种不同的电机类型和3个标准绕组

标准步数200

特殊步骤数取决于大小8、24、56、72、500

防护等级至少IP40

允许的环境温度–30至+80°C

可选的：

传播

引擎刹车

增量编码器

***轴端

Phytron BASIC电机系列：

我们的phy BASIC电机系列结合了价格优化设计的优势和出色的操作性能。

这使得phy BASIC电机特别适合机械工程和工业中的标准应用。良好的运行性能，高扭矩和扎实的工艺使phy BASIC成为在IP 40以下的环境中快速***的***选择。

Phytron BASIC电机参数：

相步进电机

保持扭矩从16 mNm到7.2 Nm

边缘尺寸从20到86毫米

标准步数200

1.8°步进电机的步进精度为5％

工作电压：  phy BASIC 20、28、42（NEMA 8、11、17）：36至48 V DC

phy BASIC 56，86（NEMA 23/34）：72 V DC

标准连接类型：4线并联

防护等级IP 40

绝缘等级B，130°C

绝缘电阻100MΩ

工作温度范围-10至+50°C（无霜）

包含带有配对连接器的电缆

PhytronZSH 系列步进电机：

与ZSS系列一样，ZSH步进电机在每次运动时都具有强烈的口音。

他们将ZSS电机系列扩大了57-107 mm

PhytronZSH 系列步进电机参数：

用于单极和双极控制的两相混合式步进电机

保持扭矩0.45 Nm至17 Nm

尺寸ZSH 57至107

兼容NEMA

步数200，步角1.8°

防护等级至少为IP54，IP68（根据要求）

允许的表面温度–30°C至+80°C（可达+100°C）

可用的变体：

尺寸和绕组：请参见数据表中的表格

自由线端或接线盒

***轴端

传播

引擎刹车

增量编码器

Phytron ZSS系列步进电机介绍：

具有几何形状和磁化强度的精密步进电机，可实现平稳运行

Phytron ZSS步进电机（19-56 mm）结合了的精度和平稳的运行性能。凭借多达102,400个可接近位置（微步模式下的200步电机，具有1/512步分辨率和编码器），我们的ZSS电机以的定位精度得分。由于其设计的几何特性，ZSS电机提供了非常平衡，安静且低共振的运行性能。得益于低噪声的发展，电机的典型平稳运行以及在光学或机械精密应用中获得的出色结果。

Phytron ZSS系列步进电机参数：

技术细节

用于双极或单极控制的    两相混合式步进电机

保持扭矩从3.8 mNm到700 mNm

尺寸19至56

每种尺寸最多3种不同的电机类型和3个标准绕组

标准步数200

特殊步骤数取决于大小8、24、56、72、500

防护等级至少IP40

允许的环境温度–30至+80°C

Phytron真空步进电机（VSS / VSH）系列：

出色：解决***问题的解决方案

Phytron真空步进电机（VSS / VSH）是30多年太空技术经验的成熟成果。两相混合式步进电机的特殊设计专为在高达10 -11 hPa的真空中应用而设计。非常适合异常环境条件，例如低温和高温或***辐射强度。

Phytron真空步进电机（VSS / VSH）系列参数：

用于真空，空间或低温区域的两相步进电机

高冲击和振动负载

真空度高达10 -11 hPa

应为每种应用定义温度范围

辐射强度高达10 6 J / kg

保持扭矩从3.4 mNm到13 Nm

直径19至125毫米

每转全步：200（1.8°）

排气口避免气体夹杂

定制版本：

在恶劣的环境下运行，使用洁净室，带有主轴的电动机

集成的电机齿轮箱设计可减轻重量和抗振动-钛金属外壳可在太空中使用

减少磁辐射

Phytron线性致动器介绍：

用于超高真空和低温区域

Phytron线性致动器参数：

2相步进电机，尺寸25 mm

介质中的相电流1.5 A

电机电压24 V DC

线速度：1.5mm / s

线性行程13毫米

轴向力：10 N（带齿轮30 N）

定位精度<0.01毫米

工作温度

Phytron低温版本：

UHVC1：-196至-50°C

UHVC2：降至-269°C（根据要求）

特高压版本（UHVS）：-40至+200°C

干润滑，适用于高达10 -11 hPa的超高真空，高达10 6 J / kg的抗辐射性

Phytron特征：

带开关凸轮的旋转脉冲发生器

线性终端触点，用于行程限制

使用K型热电偶进行温度评估

PhytronLAV系列腔体调谐器介绍：

用于低温真空的线性执行器设计，例如用于调节粒子加速器腔体

PhytronLAV系列腔体调谐器参数：

基于VSS真空系列的主轴电机设计，例如用于颗粒加速器的主轴电机：

步进电机200步/转（1.8°），集成齿轮50：1（10,000全步/转）

42 V，1.2 A

设计用于1300 N的轴向力

主轴螺母系统M12x1毫米; 没有磁性

干润滑，适用于-270°C至+40°C的超高真空（也可在工作温度> -35°C的条件下进行脂润滑）

外壳，法兰和内部结构由不锈钢或钛制成

可选的EMC电缆屏蔽

绕组中集成了K元素

PHY SPACE 步进电机系列介绍：

2相混合动力 ?20至57毫米

该PHY SPACE 步进电机系列是超过30年的空间应用在面积超过1000个Phytron电机的经验和结果。所述PHY SPACE 承受振动，辐射和高的温度变化。通过使用ECSS合格材料，phy SPACE结合了超高真空使用的高要求，优化的重量，低磁辐射，出色的精度和***的耐用性。

PHY SPACE 步进电机系列参数：

相混合式步进电机

保持扭矩从3.1到420 mNm

直径从20到57毫米

200步（每整步1.8° ）

专为高冲击和振动负载而开发

4线并联

集成钾元素

环境温度-40°C至+ 120°C

+200°C（绕组）

辐射强度高达10 6 J / kg

排气温度高达200°C（组件）

脱气率：TML <1％，CVCM <0.1％或更高（在<125°C时）

Phytron升级选项：

升级“轻量级”：外壳和轴由钛制成

升级“抗辐射”：由于特殊材料，抗辐射能力高达10 6 J / kg

升级“空间测试”：振动测试，冲击，温度循环

定制解决方案：

定制解决方案也可以基于该系列产品来实施。（低温范围，主轴，齿轮，***轴端等）。

关于特定于客户的太空项目，您可以在这里找到更多...

Phytron功率放大器与控制器

2.1、Phytron MOTION可自由编程运动控制器步进电机介绍：

可自由编程的运动控制器（PMC），用于多轴步进电机应用。

所述PHY MOTION ?是可自由编程，多轴运动控制器。在定制的金属外壳中具有6到21个插槽以及可单独组合的主模块和子模块，您的步进电机应用不受任何限制：phy MOTION提供从PLC功能（I / O，模块化，现场总线接口）到多轴插补的所有功能?一切均可实现步进电机应用的驱动。

Phytron MOTION可自由编程运动控制器步进电机参数：

新增：集成输出级，120 V，15 A

新增：具有安全扭矩断开功能的模块（根据SIL 3 / PLe）

新：可选内部电源

每个轴模块已集成2个限位开关和1个参考开关（电气隔离）

编码器（ENDAT / SSI）和温度模块（Pt / K元素）可以通过每个轴的子模块进行扩展

插补（每个分度器模块2轴圆弧+ 2线性轴）

I / O模块（数字：8/8或模拟4/4）

脚本程序管理

优雅的编程与PHY LOGIC ?协议（与成熟MINILOG协议兼容）

BT5 AM操作员终端的接口

LabVIEW的? -VI的PHY MOTION ?

新：多轴EPICS驱动程序PHY MOTION ?

主机接口

USB

另外可选：以太网，ProfiBus / ProfiNet，RS 485，RS 232，RS 422，蓝牙，...

饲料

主电源模块和中间电源模块24至70 V DC

套管

桌面设备，高顶导轨，19英寸机架或墙壁安装；

尺寸可变（6、8、10或21插槽外壳）

 模组

1轴步进电机控制（I1AM01）

4轴高端分度器（I4XM01）

APS输出级的运输模块（INAM01）

外部功率级的索引器（I1EM02）

索引器接口（EXAM01）

数字量I / O模块（DIOM01）

模拟量输入和输出（AIOM01）

PID控制器模块（PIDM01）

集成触摸屏（TPM01）

Phytron TM StepDrive系列介绍：

高精度与SIMATIC ET 200集成的功率输出级步进电机控制? SP协同西门子

PLC世界中步进电机的高精度控制：TM StepDrive的技术***了高精度的电流设置，因此可以通过200步电机实现高达1/256步的***（每转约51,200个位置0.0070°/步） ）

Phytron TM StepDrive系列参数：

有用于SIMATIC ET 200集成的功率输出级步进电机控制? SP

TM StepDrive 1x24..48V / ***已完全通过西门子的系统兼容性测试。

适用于4，（6）或8线设计的2相步进电机的双极控制

5 A PEAK相电流，具有100 mA可调电流水平

电源电压从24到48 V DC

高达1/256微步

物理分辨率：每转约51,200个位置（0.0070°/步）。

对于微步定位，应考虑使用编码器计数器

步进频率：250,000步/秒

限位开关和参考开关的三个数字输入

诊断LED（组错误，电源，断电，数字输入，电动机运行）

两种运行模式：定位和速度模式

两种连接方式：功率放大器和分度器

在线功率级参数化和诊断

通过步编程? 7，TIA博途?（从版本V15）或使用GSD（ML）文件

工作温度：0至+60°C

防短路，防过载

认证：CE

PhytronSIMATIC ET 200系列介绍：

高精度与SIMATIC ET 200集成的功率输出级步进电机控制? S IN协同SIEMENS

PLC世界中步进电机的高精度控制：1-STEP-DRIVE的技术可确保高精度的电流设置，因此可***至1/512步，误差仅为?0.0015°（每位置约102,400个位置）旋转0.0035°/步），并使用200步电机。

PhytronSIMATIC ET 200系列参数：

有用于SIMATIC ET 200集成的功率输出级步进电机控制?小号

1-STEP-DRIVE-***-48V已成功通过西门子的系统兼容性测试。

适用于4，（6）或8线设计的2相步进电机的双极控制

5 A PEAK相电流和20 mA可调电流水平

电源电压从24到48 V DC

高达1/512微步

物理分辨率：每转约102,400个位置（0.0035°/步）。

对于微步定位，应考虑使用编码器计数器

步进频率：510,000步/秒

可以选择电流控制器频率：18、20、22或25 kHz

2个数字输入，用于限位开关和参考开关

诊断LED（过电流，过热，运动任务或电动机运行中，...）

操作模式：相对和定位，速度模式，参考点逼近，...

在线功率级参数化和诊断

通过步编程? 7，TIA博途?（V12 V14来）

工作温度：0至+60°C

防短路，防过载

认证：CE

PhytronAPS）高性能输出级用于操作步进电机介绍：

2相步进电动机的步进电动机输出级5 A PEAK 24-70 V DC-通过SPI接口的sin / cos

从phytron的APS模块是一个紧凑（只有40×60毫米！）高性能输出级用于操作步进电机高达5甲PEAK在24 - 70V的DC多达250 W.随着向上的轴功率到70V的DC是APS还适用于高速，高电感和高分辨率步进电机。通过周期/方向或通过数字正弦/余弦（通过SPI）进行控制。

我们获得***的斩波器技术（可参数化）和高质量的低电阻组件可确保以的时序进行高精度切换，从而在控制和电机以及低谐振电机的实际运行中将热量损失降至***，实际分辨率为1/512步分辨率（每200步电机编码器每转102,400个位置）

PhytronAPS）高性能输出级用于操作步进电机参数：

紧凑：仅40 x 60毫米

OEM功率放大器模块

用于2相步进电机

24至70 V DC时5 A PEAK

高达1/512步分辨率

高达500,000步/秒

通过串行外围接口（SPI）在线进行输出级参数设置和诊断

通过时钟/方向或通过数字SIN / COS（通过SPI）进行控制

开鹰图书馆

可用的EVA板：

时钟方向接口

带控制器的配置接口（USB）

产生所需的内部电压

免费参数设置和诊断软件ServiceBus-COMM ?

PhytronMCC-2 2轴步进电机控制器介绍：

可自由编程，紧凑和通用-无论是远程操作还是独立操作

可自由编程的2轴步进电机控制器MCC-2是一种紧凑的完整设备，用于控制两个2相步进电机，每个PEAK相电流均高达3.*** 。通过8个数字I / O，模拟输入（例如用于模拟操纵杆），用于步进监视的编码器输入，限位开关的连接选项以及大量可用的主机接口（USB，以太网，Profibus等），MCC还可以快速轻松地集成到现有应用中整合。

PhytronMCC-2 2轴步进电机控制器参数:

可编程2轴步进电机控制，可独立运行

两相步进电机的双极控制

相电流高达3.5 A PEAK

电源电压24至48 V DC

步进分辨***达1/256步

USB，RS 485，RS 232或以太网接口

使用久经考验的MiniLog格式进行编程，并符合DIN 66025

2个模拟输入，例如 B.用于操纵杆连接

8个数字输入/ 8个数字输出，电隔离

编码器评估

LabVIEW的? -VI的MCC

电机启用输入在硬件中冗余实现，以启用电机

紧凑设计，尺寸仅为127 x 72 x 110毫米

墙壁安装支架，用于不同的安装位置

高帽导轨安装的安装套件

 可用的变体

USB或RS 232接口，用于连接到PC

RS 485 4线制接口，用于连接PC（RS 422）和总线操作

以太网接口，可集成到公司网络中

附带的USB转换器，用于连接PC和RS 485以进行总线操作

BT 5 AM操作员终端的已安装终端适配器

DIN导轨或壁挂式安装

Phytron MCC-1单轴步进电机控制器介绍：

可自由编程，紧凑和通用-无论是远程操作还是独立操作

可自由编程的单轴步进电机控制器MCC-1是一款紧凑的完整设备，用于控制3.5 A PEAK相电流的2相步进电机。通过8个数字I / O，模拟输入（例如用于模拟操纵杆），用于步进监视的编码器输入，限位开关的连接选项以及大量可用的主机接口（USB，以太网，Profibus等），MCC还可以快速轻松地集成到现有应用中整合。

Phytron MCC-1单轴步进电机控制器参数：

可自由编程的单轴步进电机控制，可独立运行

两相步进电机的双极控制

相电流高达3.5 A PEAK

电源电压24至48 V DC

步进分辨***达1/256步

RS 485，RS 232，USB或以太网接口

使用久经考验的MiniLog格式进行编程，并符合DIN 66025

模拟输入，例如 B.用于操纵杆连接

8个双向数字量输入/输出，电隔离

电机启用输入在硬件中冗余实现，以启用电机

编码器评估

紧凑设计，尺寸仅为127 x 55 x 110毫米

墙壁安装支架，用于不同的安装位置

高帽导轨安装的安装套件

 可用的变体

USB或RS 232接口，用于连接到PC

RS 485 4线制接口，用于连接PC（RS 422）和总线操作

以太网接口，可集成到公司网络中

附带的USB转换器，用于连接PC和RS 485以进行总线操作

BT 5 AM操作员终端的已安装终端适配器

DIN导轨或壁挂式安装

Phytron 平稳运行和高精度ZMX +功率放大器：

安静，高精度，24至70 V DC和9 A PEAK，步进分辨***达1/512步

步进电机的平稳运行和高精度ZMX +功率放大器 适用于各种领域，例如 B.在检验和测试设备，贴标签或包装机中，在设备工程中直至粒子加速器中的光束线。

PhytronZMX +功率放大器参数：

19英寸步进电机-用于两相步进电机的双极控制的输出级

在32针连接器变体中，针脚和功能与市售标准

输出级相同（例如DSR 92-70）

电机电流高达9 A PEAK

工作电压24至70 V DC

步进分辨率：全步进至1/20步进（代码切换操作）；在ServiceBus操作中高达1/512

通过编码开关手动设置操作参数，或通过ServiceBus在线设置

以简单的结构ServiceBus-COMM ?软件

易于组装的设计，可安装在19英寸机架3 U / 5 HP中

 可用的变体：

32针或48针连接器

有无电隔离

有或没有ServiceBus（RS485）

（没有电流隔离和ServiceBus的32针连接器变体与以前的ZMX兼容）

PhytronMCD +紧凑型微型步进步进电机输出级介绍：

微步和微步输出级，用于两相步进电机的双极控制

相电流高达9 A PEAK / 24至70 V DC

通过编码开关或ServiceBus进行参数设置

编码开关模式：以15步设置相电流，步分辨率为1/20步

ServiceBus模式：以100 mA步进设置相电流，步进分辨***达1/512步进

适用于Windows?的免费Phytron PC软件ServiceBus-Comm

光耦输入和输出

状态指示灯

紧凑设计-仅127 x 37 x 110毫米

墙壁安装支架，用于不同的安装位置

可拆卸的DIN导轨夹

可用的变体

DIN导轨或壁挂式安装
