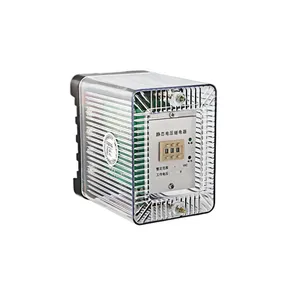

一、产品概述

  JY-7系列DK型不带辅助电源电压继电器用于发电机、变压器、输变电线路的继电保护装置中，作为过电压保护或低电压闭锁启动元件。

具体特点如下:

1、整定方便,采用三位拨盘开关整定电压值,直观方便，无须校验。整定范围:19V~130V,40V~260V或200V~420V。

2、精度高，级差小为1V，误差小。

3、可靠性高，无抖动，无拒动，动作快，返回系数高。

二、继电器型号分类及含义

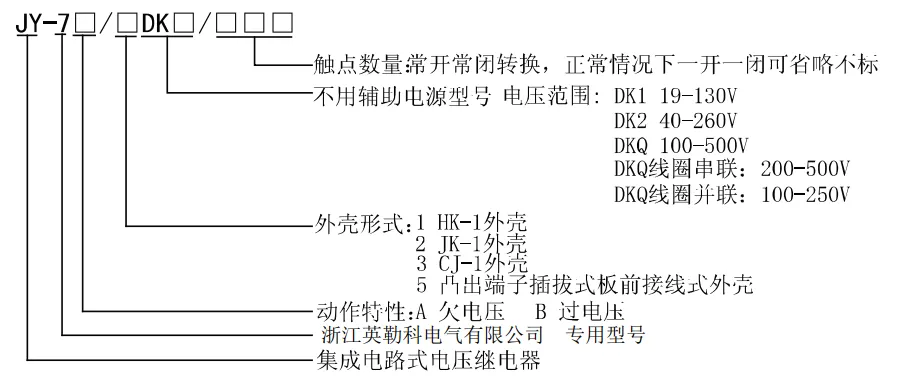

三、主要技术指标

3.1 电压整定范围19V-130V或40V-260V、200V-420V

3.2功耗功耗不大于5W。

3.3动作时间欠电压继电器:0.5倍整定值的动作时间不大于20mS。过电压继电器:1.2倍整定值的动作时间不大于25mS。2倍整定值的动作时间不大于20mS。

3.4返回时间欠电压继电器返回时间不大于27mS;过电压继电器返回时间不大于27mS。

3.5返回系数欠电压继电器返回系数1.04~1.08，过电压继电器的返回系数0.92~0.96。

3.6整定误差额定值在19V至值范围内，整定误差不大于2%;在极限温度下，19V以上任一整定值的误差不大于3%。

3.7触点容量继电器输出电路的触点能断开电压不大于250V，时问常数为5士0.75mS的直流有感负荷电路为50W,

电压不大于250V的交流电路(功率因数C0S中为0.4±0.1)为250VA。继电器触点可长期接通5A。

3.8电寿命 不低于105次。

3.9 机械寿命 不低于106次。

3.10介质强度继电器各导电端了连在一起，对外露非带电金属部分或外壳之问能承受2000V(有效值)，50Hz的

交流电压历时1分钟试验而无绝缘击穿或飞弧现象。

3.11绝缘电阻继电器各导电端了连在一起，对外露非带电金属部分或外壳之问，用开路电压为500V的兆欧表测

量其绝缘电阻不小于300M9。

3.12工作环境条件

温度-10C~+50C，相对湿度不大于90%，海拔高度不大于2000M。

3.13抗干扰性能继电器的抗干扰符合DL478-92《静态继电保护及安全自动装置通用技术条件》。

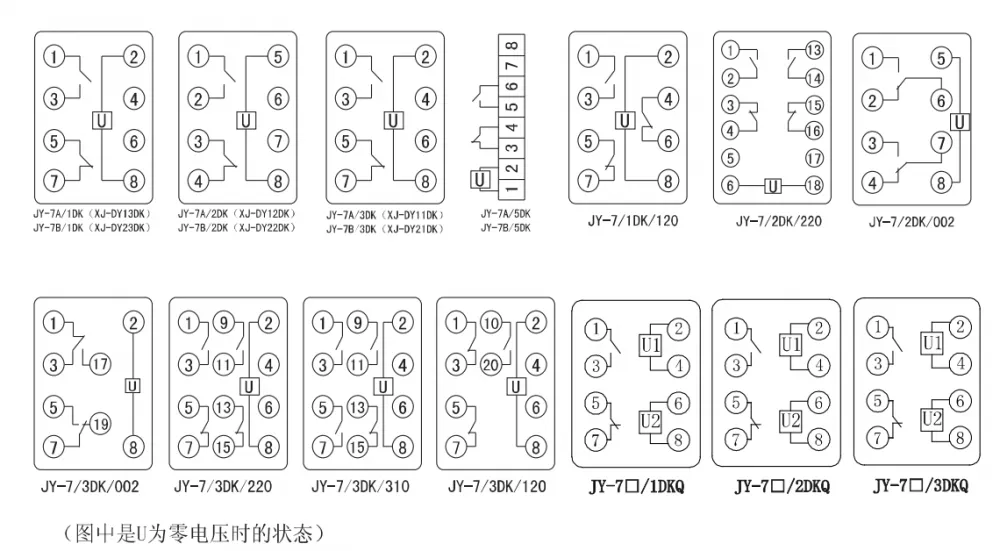

四、接线图
