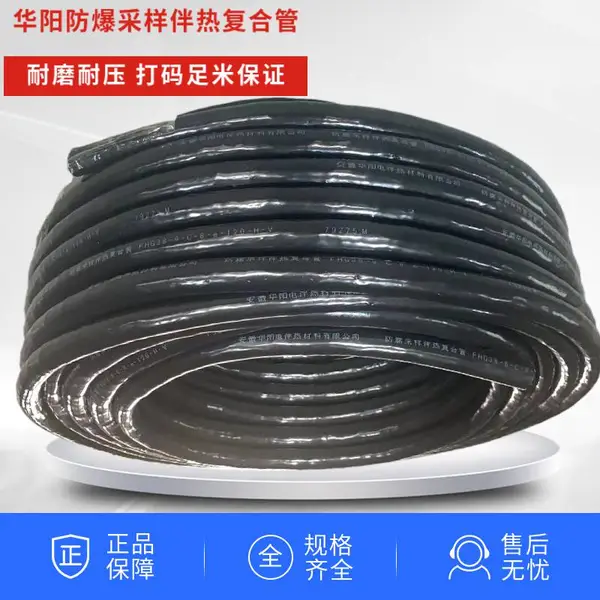

华阳生产一体伴热管线KLTL061防爆耐腐烟气在线监测系统

安徽华阳cems伴热取样管华阳生产一体伴热管线KLTL061防爆耐腐烟气在线监测系统（耐腐伴热采样复合管），是我公司自主研制成功，主要应于电厂脱硫、脱硝，烟气在线监测各种排放气体的取样、分析等。我公司的烟气监测分析管分为低温型、高温型等两种类型，现已广泛应用于航天航空、石油化工、冶金电力、医药、造纸等行业的工业过程自动控制系统中。我公司的产品先后被多家环保企业选用。并完全成功地替代了国外进口。 在烟气、废气连续监测系统中，除分析仪器、计算机以外，采样部分是起始基础的关键部件。

安徽华阳电伴热材料有限公司通过对国外类似产品的调研与分析，开发研制成功耐腐伴热采样复合管。该产品作为废气连续监测系统中起始基础采样用的重要部件，具有耐酸碱腐蚀、对管线可进行自限温伴热、抗干扰能力强、便于信息计算机化等特点。

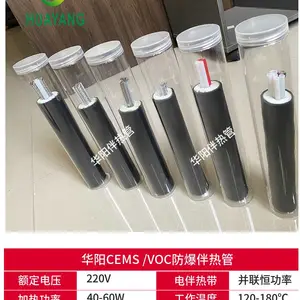

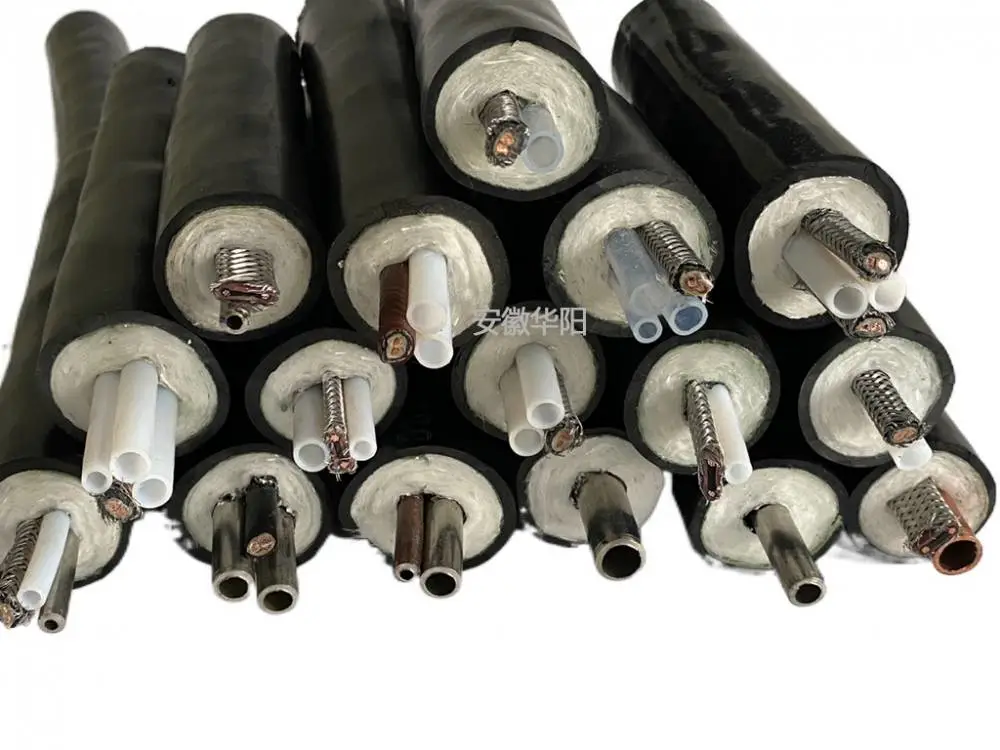

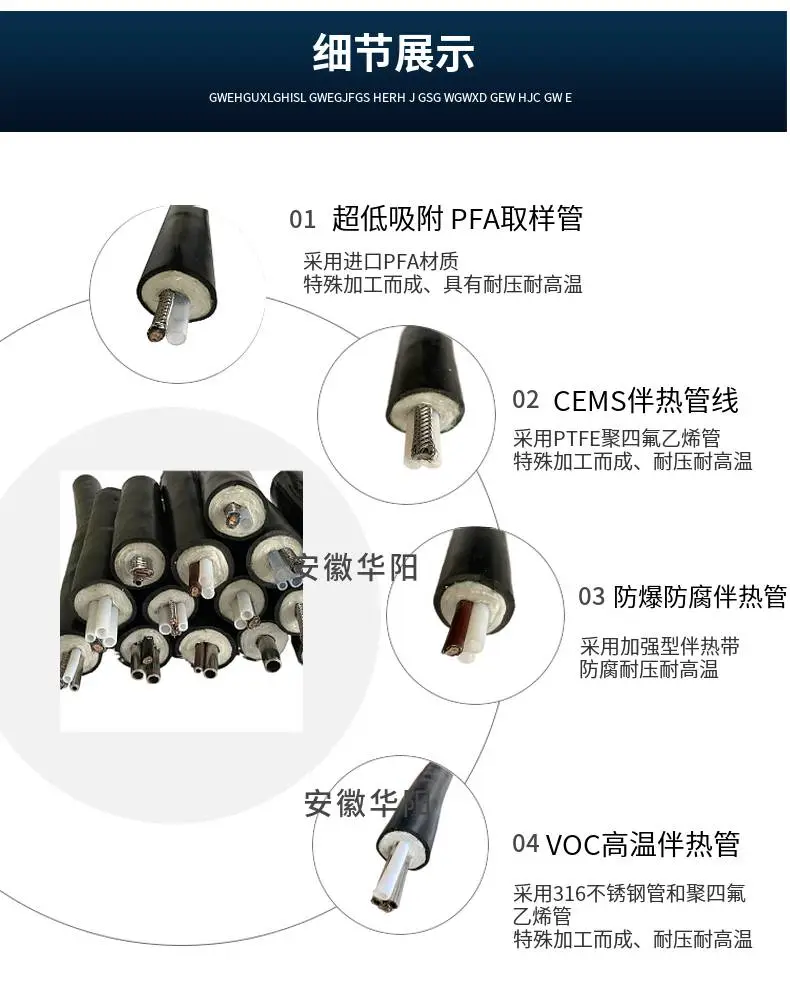

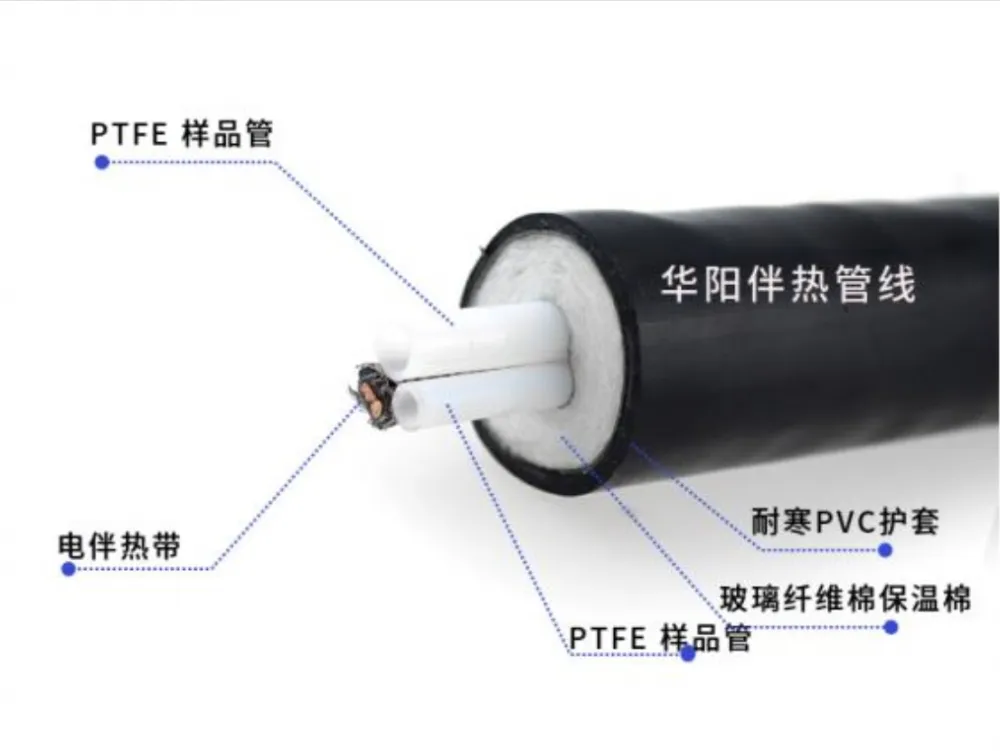

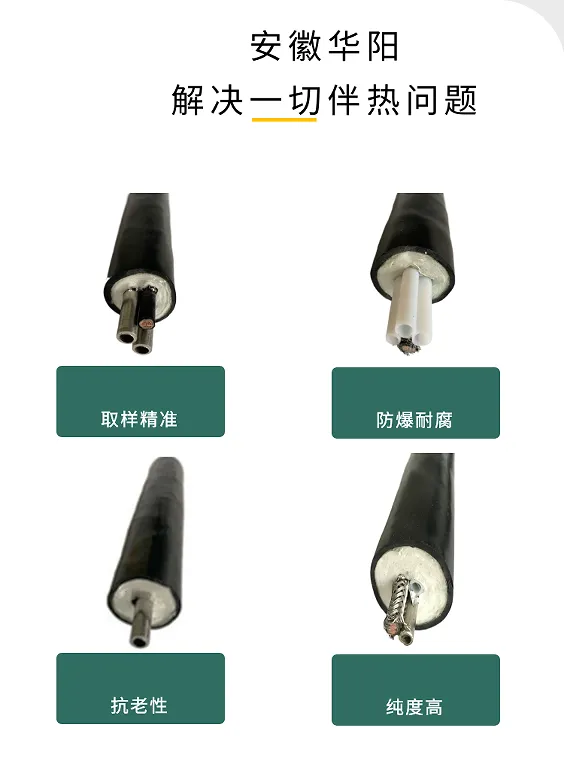

cems烟气伴热取样管线中的取样导管可以选用不同的材质，如PFA、FEP、PTFE,316ss、硅钢管（美国进口）紫铜管。伴热带可以选用中、低、高温伴热带，另外还可以添加补偿导线、电源线等。

一、技术参数：

　　1、管线：材质PFA、FEP、PTFE、316ss、SI、SU;外径Φ6mm、Φ8mm、Φ10mm、1/4“1/2”、3/8”，单芯、双芯、组合芯可选。

　　2、电伴热带：恒功率电热带、自限温电热带、高温加热丝。

　　3、采样气体加热温度：65℃；80℃；120℃；150℃；180℃以上。

　　4、伴热管线外径：OD38±2mm;OD42±2mm。

　　5、黑色PVC/CVC防磨层。

　　6、功率：15~60W/M。

　　7、供电电源：220VAC 50Hz 220v。

　　安装细则：

　　a电气指标

　　（1）额定电压：220VAC.

　　（2）自限温管线加热长度100~120m.

　　（3）自限温管线配备断路器，电流值30A.

　　（4）伴热系统一个回路.

　　b热工指标

　　（1）在-20℃环境温度，15m/s风速情况下，管内保持温度40~50℃。

　　（2）采样管可耐各种酸、碱介质腐蚀，耐压强度1.0Mpa不泄漏。

　　（3）采样管可在<200℃温度下长期工作。

　　c安装指标

　　（1）复合管的曲率半径0.5m.

　　（2）安装温度-20℃（在-30℃~-40℃时采取适当措施）.

　　（3）固定距离：垂直方向2m,水平方向4m.

二、安装注意事项：

施工时严禁扭曲及地面拖行，管头护套只允许在安装接点时拆开。

　　a.要将伴热带的尾端封闭好，防止伴热带两线芯短路，使伴热带烧毁。

　　b.伴热带的屏蔽层必须接地，以防引起触电事故。

　　c.接电源的一端要使用专用的中间接线盒或电源接线盒，避免事故隐患。

　　d.配电开关安装漏电保护器。
