低压无功补偿柜型号SLVC 中盛低压成套无功功率补偿装置详细介绍

 低压无功补偿柜产品概述

       本装置主要针对功率因数低下、有谐波污染的低压系统，进行谐波抑制和无功补偿。装置可根据负载特性及变化情况，选用不同的结构形式和投切开关自动跟踪负载变化，实时响应在滤除谐波的同时可使系统功率因数时刻保持在状态。适用于各种工况中，特别适用于突变负荷，如电焊机、注塑机、轧机、空压机等的无功功率快速补偿。

　　装置由控制器、可控硅（或接触器）、电容器、电抗器等组成；其中控制器核心器件采用DSP，其对电网系统的数据采样进行快速分析与计算，生成对电容器组投切的控制指令，对可控硅（或接触器）适时投切，直至达到目标功率因数。电容器和电抗器根据系统的谐波情况合理配置，可组成纯补偿式、偏调谐式、调谐式三种不同结构形式，分别适用于系统无谐波、有谐波但含量低、谐波含量较大三种不同工况场合。

 低压成套无功功率补偿装置性能特点

      智能化：可自动分析、计算出系统电压、电流、有功功率、无功功率、功率因数等电量参数，并根据要求适时自动投切；

　　滤波***：谐振式滤波补偿装置可用于滤除5、7、11、13等各次特征谐波，谐波滤除率可达75%以上；

　　速度快：采用***计算分析方法，可编程投切策略及参数设置，其中可控硅采用过零投切，***快响应时间可真正小于20ms，投切无震荡；

　　精度高：可采用等步长和变步长的不同分组方案，使系统功率因数始终处于目标范围内；

　　运行可靠性高、运行费用低。

低压无功补偿柜使用环境

　　环境温度：—10～+40℃；

　　相对湿度：不超过85%，不凝露；

　　海拔高度：不超过2000m（超过2000m时选用高原型）；

　　安装地点：垂直倾斜度不超过50，无火灾、爆炸危险、导电尘埃、腐蚀性气体及剧烈振动。

低压成套无功功率补偿装置执行标准

　　《低压成套无功功率补偿装置》                       GB/T15776-2008

　　《低压成套开关设备和控制设备》                     GB7251.1-2005

低压无功补偿柜技术规格

注：以上表格为常规补偿设备尺寸，滤波类型需重新设计。

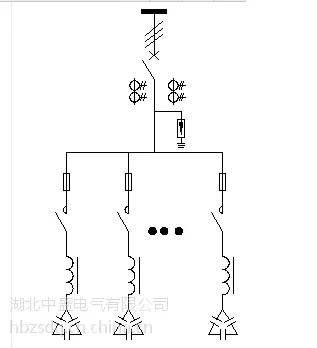

低压无功补偿柜产品方案

低压成套无功功率补偿装置订货须知

　　因谐波成份及大小对装置的设计至关重要，订货时，需提供详细的谐波数据，我公司可提供现场测试；

　　系统的自然功率因数与欲达到的目标功率因数，决定着补偿设备的容量与投资费用，订购时请确认系统自然功率因数和目标功率因数。不详时请与本公司技术人员交流；

　　请明确安装要求，如：柜体颜色、是否并柜、进线方式等。无明确说明均按照本公司标准产品制作；

　　请说明环境条件是否有特殊要求。

　　若有特殊要求，请与我公司协商订货。
