为什么要用电容补偿柜呢?

现在的工业电气设备,由于大量采用感应电动机及变压器,电源除供给有功功率外,尚需要供给大量的的无功功率,由于无功电流通过线路系统,导致配电设备能力未能得到充分利用,并引起以下损害:

1.功率因数越低则电力损失也越大;

2.电压降也愈大;

3.增加了设备容量与电力损耗;

4.增加用户的运行费用(电费);

电容补偿柜优选选择帅龙机电有限公司155027高压电容补偿柜11303！

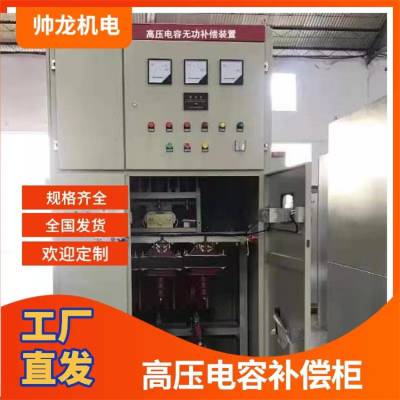

高压无功自动补偿装置并联连接于10kV

工频交流电力系统，采用网络无功功率和电压综合控制来实现实时自动完成电容器的投切，以提高功率因数，减少线路损耗，提高供电质量。

SGB型用于10kV线路，主要由交流真空接触器、全密封高压并联电容器、高压控制器、无线电流互感器(或户外柱上式电流互感器)、电压互感器、避雷器、联接母线等组成。电流信号的测量采用户外柱上式电流互感器或无线电流互感器，电压互感器V型接于真空开关之前，用来测量母线的电压，通过电压、电流计算无功功率。用无线发送和接收电流信号或户外电流CT至高压无功控制器作为电流采样。

　　自动投切原理：测量电源侧母线电压和电流，计算网络的无功功率Q1，根据无功功率与电容器设定门限相比较进行自动投切，当Q1大于投入门限Qt时，经过设定延时，装置投入运行；当Q1大于切除门限Qq时，（电容器投入过补偿的容量，此时功率因数应为负值）经过设定延时后，装置退出运行。

　　根据母线的实际运行参数，适当改变Qt、Qq的设定值，以取得经济效益，且***装置不发生投切震荡。
