一、 结构和工作原理

滗水器分为两部分，***部分是滗水器的设备本体，材质为不锈钢。***部分为智能型控制箱。
1、滗水器

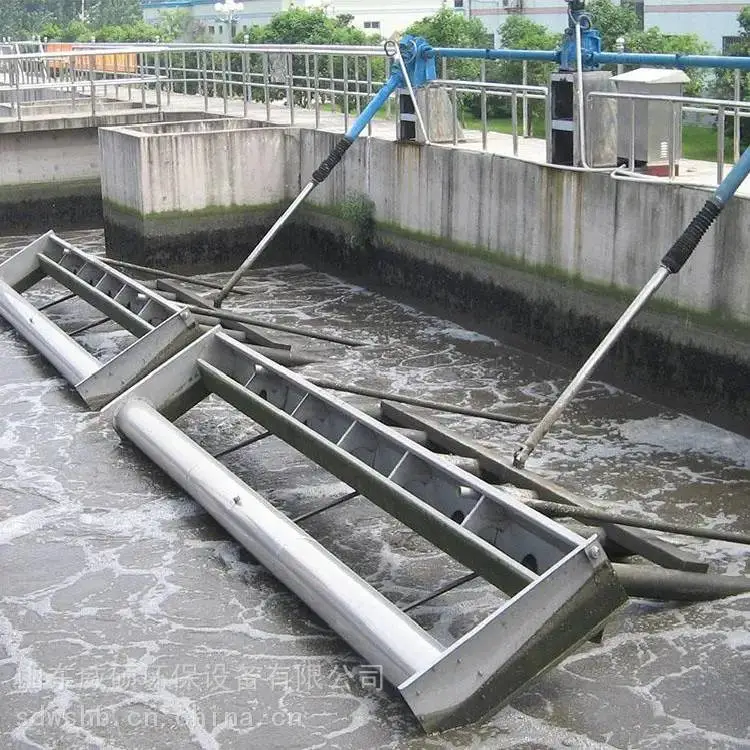

   XHB型滗水器主要由电动推杆、浮桶、滗水管、滗水支管、滗水堰板、密封接头、旋转支撑等组成。水下部分全部采用不锈钢。
   滗水器的电动推杆是执行指令的动力装置，运行平稳可靠，并设有上下限位开关，及过载保护装置。
   滗水器的上下限位开关为常闭型，即滗水器上升到位时，上限开关断开；滗水器下降到***位置时，下降开关断开，在中间位置时，这两个开关均为闭合接通状态。
   当需要滗水时，电机由自动系统操作开始以较快速度通过拉杆带动滗水槽接近水面。当到达  水面后控制系统发出指令，电机经变频调速后，按***的慢速推动滗水槽匀速排水。当滗水高度达到预定值后，由自控系统发出指令，滗水器以较快的速度抬升恢复至原位。一般滗水高度为0.5~2.0米，在这一范围内由甲方设计人员自行选定，并给出相应的参数。


2.智能型控制箱

   智能型控制箱安装于SBR曝气池的操作台上，操作人员在操作时应能观察到滗水器的运行状态。控制箱内设置变频器，接受PLC的操作指令。
   操作箱有一手动/远程选择开关，手动操作可用于滗水器的调试或现场手动运行。远程位置可以执行自控系统DCS的指令，从而控制滗水器按程序运行。

二、 产品特点

  1、本设备自动化程度高，自开始到恢复到原始状态，这一周期内无需人工调节，这点将在自控系统中详细介绍。
  2、本设备设有保障自动保护功能。
  3、设备水下部分采用不锈钢材质，美观大方，耐腐性强。
  4、水下活动关节采用我公司独特工艺加工而成，已经受11年考验，无卡阻及转动不灵活的现象。
  5、排水质量好，下降速度匀速对污泥层不产生扰动，浮渣也由于浮桶作用进不到滗水管中。
  6、本设备耗电小，电机功率在0.75~1.5KW间。
  7、设备运行可靠且易于维护。
