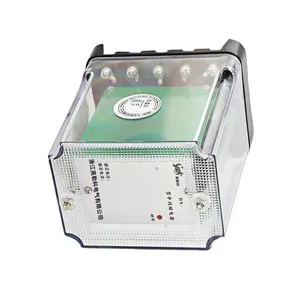

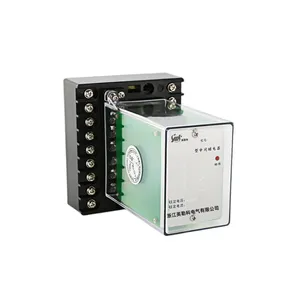

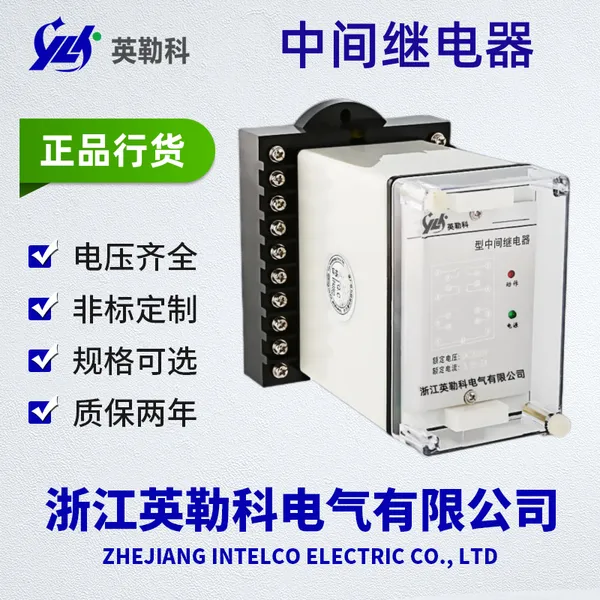

一、产品概述及特点

  JZ-7J-32用于各种保护和自动控制装置中，以增加保护和控制回路的触点容量。安装结构采用凸嵌入式插拔结构，接线方式采用板前或板后接线。交流额定电压为12V、24V、48V、110V、220V、380V可选 ，直流额定电压为12V、24V、48V、110V、220V可选。JZ-7J-32采用集成电路中间继电器具有精度高、功耗小、动作时间准确等优点。

特点：

1、采用高性能密封继电器，防潮，防尘，不断线，可靠性高。
2、动作电压准确，返回系数高，无抖动，功耗低，多个接点同时动作或返回。
3、继电器动作后有灯光指示、有电源指示。
4、继电器的电气寿命和机械寿命长。
5、绝缘耐压水平高。触点容量大，触点接触电阻小。
6、抗干扰特性好，可适用于强干扰或电源电压质量很差的场所。

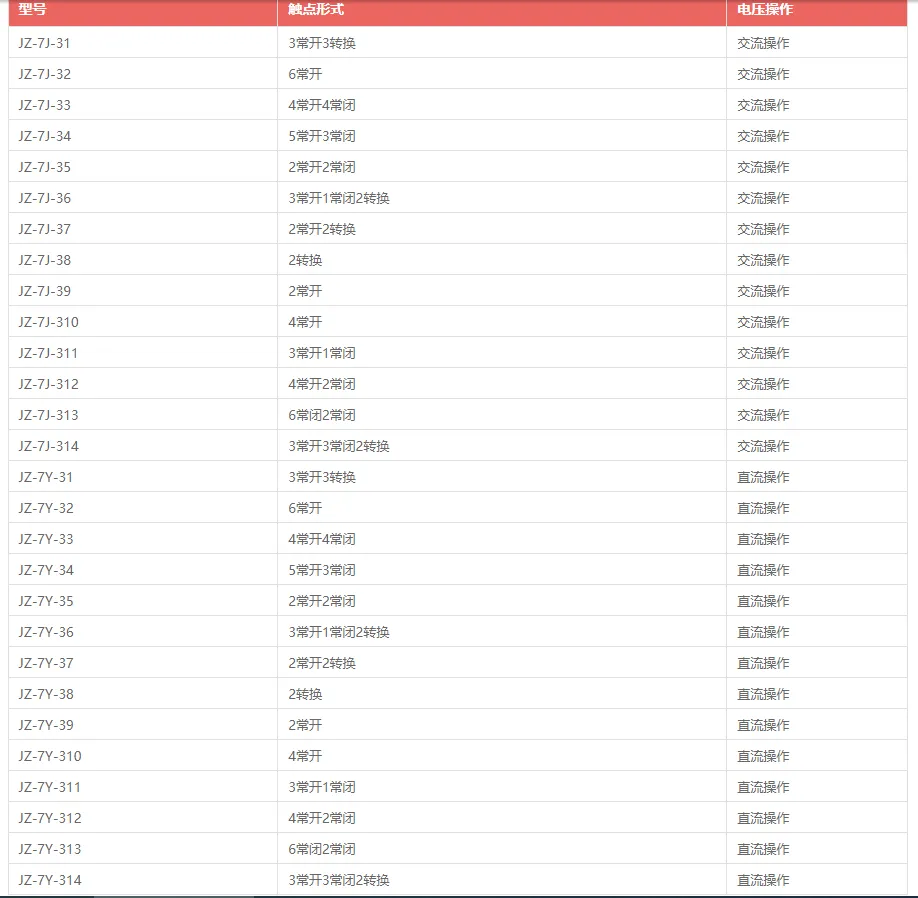

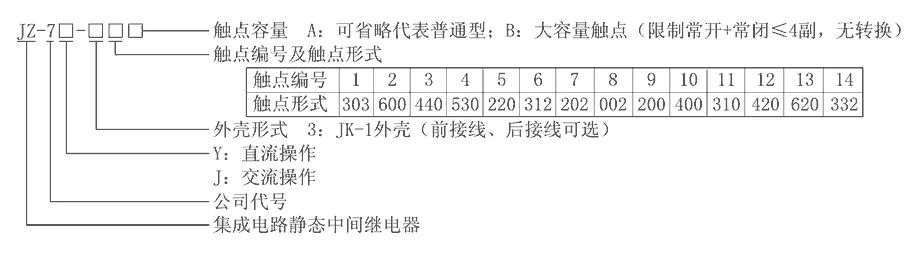

二、继电器型号分类及含义

三、主要技术指标

3.1 环境基准条件                          3.2 正常使用条件

环境温度:20℃±2℃                    环境温度:-25C~+40C

相对湿度:45%~75%                   环境相对湿度:不大于90%

大气压力:80Kpa~106Kpa          大气压力:80Kpa~110Kpa

存储和运输过程中的极限温度:-25C~+75C

使用地点的海拔高度:不高于2500米

使用环境的周围介质无爆炸危险品;不含有腐蚀性气体;所含导电尘埃的浓度不应使绝缘水平降低到允许值以下。

3.3继电器额定值 额定电压值:6V，12V，24V，48V，110V，220V AC、DC;380VAC。

3.4触点容量在电压不大于250V，功率因数C0S中为1.0的交流电路中，可分断10A。

直流:普通型:接通DC220V，10A;断开DC220V，T=5mS，50W负载。

B型:接通DC220V，10A;断开DC250V，t=5mS，500W大容量触点。

C型:接通DC220V，10A;断开DC250V，T=50mS,1500W大容量触点,DC110V，1000W大容量触点

3.5 保持值0.7~1.2倍额定电压 JZ-7系列快速中间继电器动作时间和返回时间不大于15mS。

3.6 功耗在额定电压下不大于6W。

3.7绝缘电阻用1000V摇表测量各引出端子对外壳锁紧螺钉之间绝缘电阻不小于10M。

3.8绝缘耐压各引出端子对外壳锁紧螺钉能承受工频2000V，同组触点之间能承受工频1000V，历时一分钟试验，

无击穿。

3.9 电寿命 A型:DC250V回路，切断电流τ=5mS，50W，10⁴次以上;

B型:DC250V回路，切断电流t=5mS，500W，10⁴次以上:

C型:DC250V回路，切断电流τ=5mS,1500W,10⁴次以上;1500,10³次。

4.10机械寿命触点无负荷300万次以上。

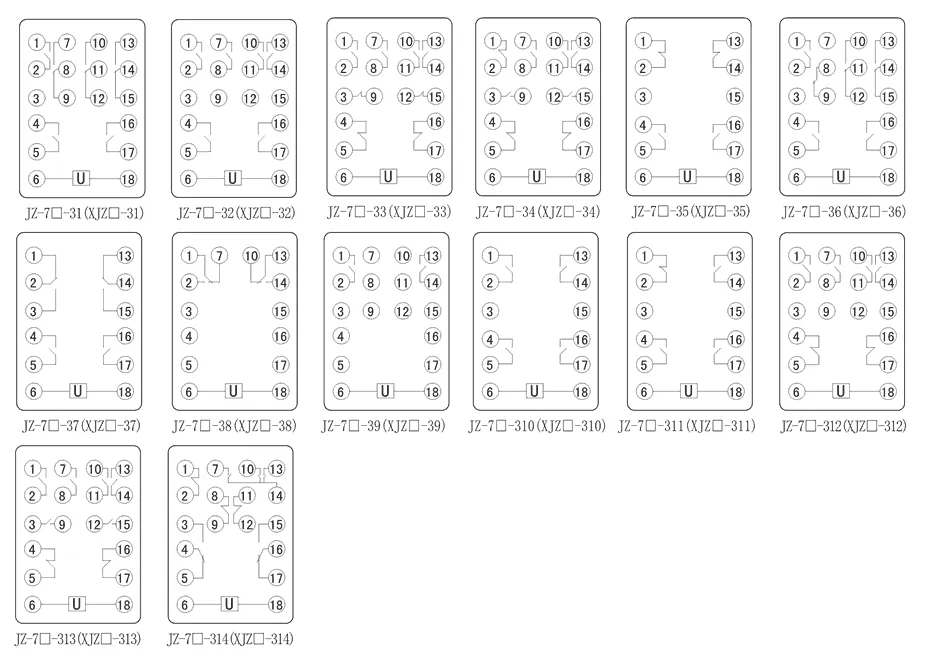

四、接线图

五、外形尺寸图

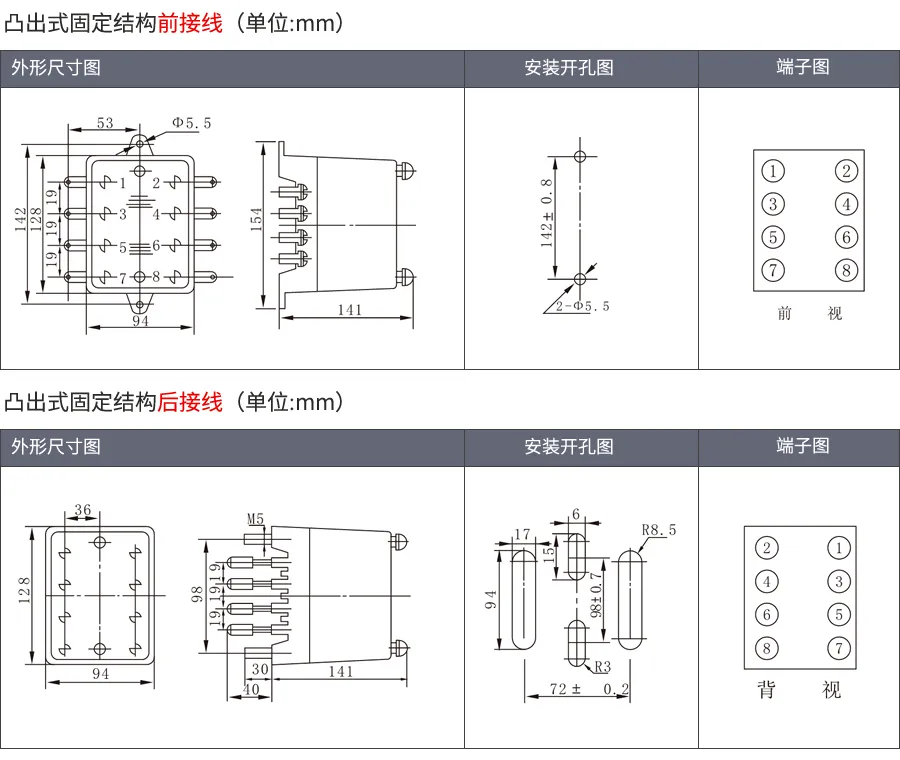

10型凸出式固定结构外形及接线方式

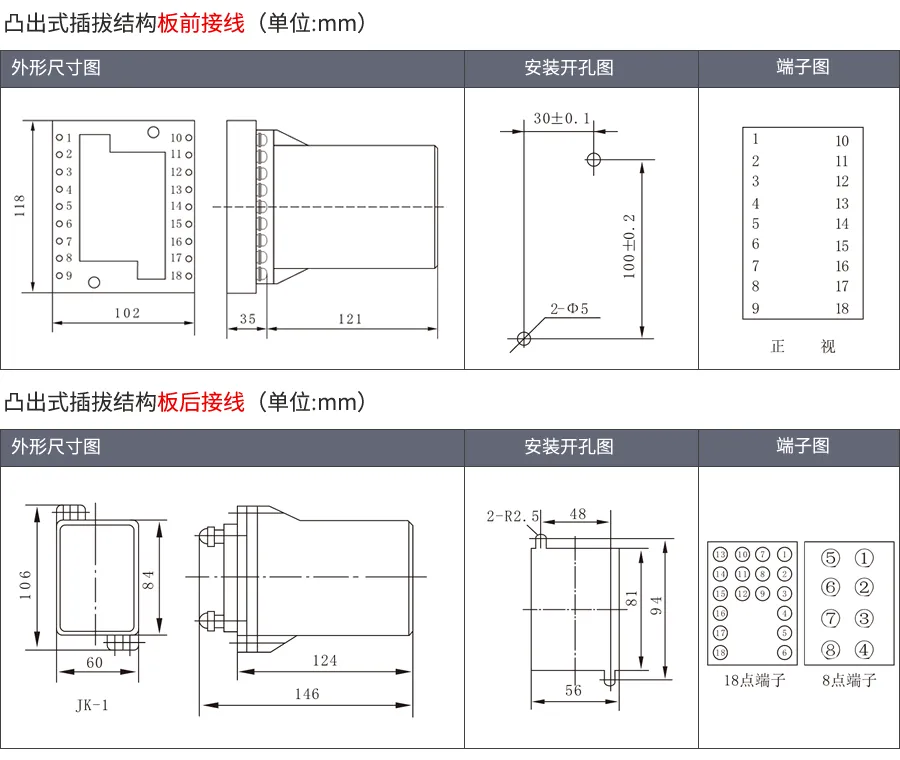

20型凸出式插拔结构外形及接线方式

30型嵌入式插拔结构外形及接线方式

导轨壳体安装外形尺寸图
