限位开关分工作限位开关和极限限位开关，工作限位开关是用来给出机构动作到位信号的。极限限位开关是防止机构动作超出设计范围而发生事故的。工作限位开关安装在机构需要改变工况的位置，开关动作后，给出信号，进行别的相关动作。极限限位开关安装在机构动作的远端，用来保护机构动作过大出现机构损坏。

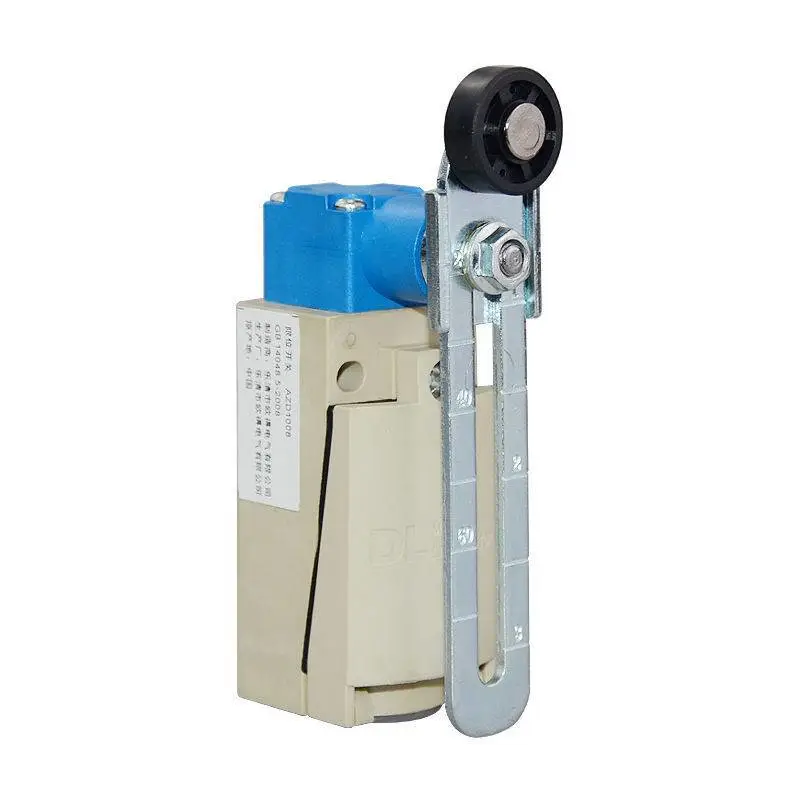

限位开关，指为保护内置微动开关免受外力、水、油、气体和尘埃等的损害，而组装在外壳内的开关，尤其适用于对机械强度和环境适应 性有特殊要求的地方。 形状大致分为横向型、竖向型和复合型。下图表示典型的竖向型限位开关的构造。限位开关大致上是由五个构成要素组成的。

根据密封方法不同，有表中的A型和B型2个种类。A型是用O型环 或薄膜密封的，由于密封橡胶没有外露，在抵制工作机械的切割碎 屑方面功能较强大，但其反面影响是，有可能会将砂子、切割粉末 等压入活塞的滑动面。B型虽然不会把砂子、切割粉末等压入，且 密封性能优于A型，但由于炽热的切割碎屑飞溅过来，有可能会损 坏橡胶帽。因此，要根据使用场所的不同选用A型或B型。而柱塞 型仍然通过柱塞的往复运动压缩或吸进空气。 为此，如果长时间将柱塞压入，限位开关内的压缩空气逸失，内部 压力将与大气压相同，即使急于让柱塞复位，柱塞却有迟缓复位的 倾向。为了避免发生这种故障，设计时，根据柱塞的压入将空气的 压缩量控制在限位开关内部全部空气量的20%以内。另外，为了延 长微动开关的寿命，在这一构造内部设置了一个OT吸收机构，该 OT吸收机构采用OT吸收弹簧，用以吸收残余的柱塞的行程。该机 构相对于柱塞的运动，在中途停止按压微动开关辅助柱塞的行程。

(时效硬化处理型) C1700 C1720 压延加工后进行时效硬化处理。导电率较高，并且进行硬化处理后，如果弹簧临界值(Kb0.075)C1700-H在90kgf/mm2以上、C1720-H在47kgf/mm2以上，非常高，用于弹簧临界值必须为较高的微动开关。

弹簧用铍铜(mill-hardend材料) C1700-□M C1720-□M 出厂时，材料厂商已进行过时效硬化处理(称为密尔哈敦材料)，零件加工后(压延)无需进行时效硬化处理。如果弹簧临界值(Kb0.075)在65kgf/mm2以上(参考值)，就会比弹簧用磷青铜高，***用于小型微动开关的可动弹簧。
