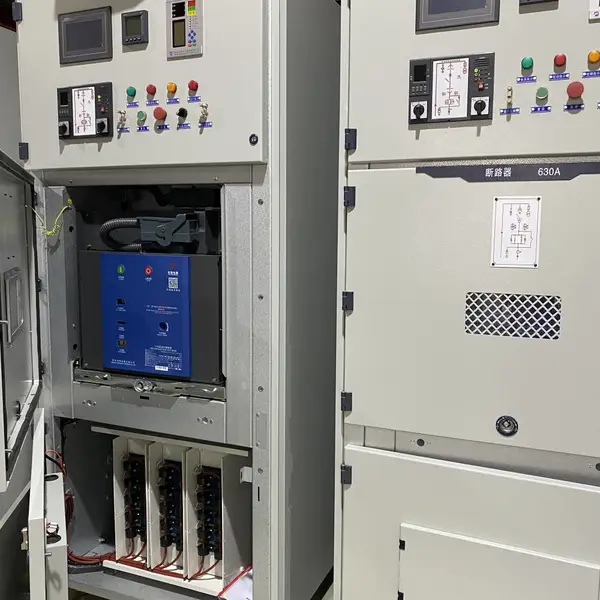

双友电气生产各个功率等级的高压软起动装置，310KW、450KW等功率等级，适合高压鼠笼电机使用，像一般的水泵、压缩机均可使用。

    高压固态软起动装置是由多个晶闸管串并联而成，通过控制晶闸管的触发角来控制输出电压的大小，可以满足电机起动过程中不同电压和电流要求。

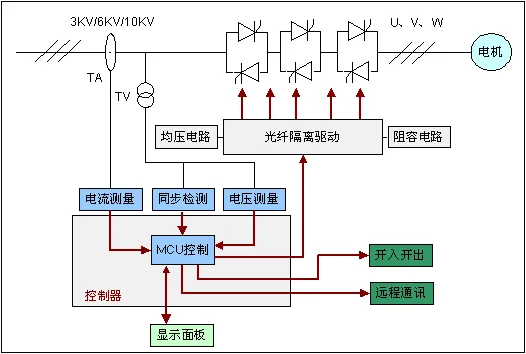

此图为高压软起动原理图：

高压固态软起动器控制系统由微控制器、脉冲放大、取能触发三部分组成。

（1） 微控制器部分

微控制器由CPU控制板、光纤触发板、电源板、采样板和显示屏组成，板上装有MCU微处理器，可以实现光电隔离的开入开出控制、电压电流信号采集、通讯接口、同步信号检测与控制，显示屏通讯与控制、保护功能。

显示屏选用7寸触摸屏，内置菜单，可进行参数设置及显示。

（2） 脉冲放大部分

脉冲放大部分是将24V直流电源调制成脉冲电流，调制信号由微控制器控制，通过光纤传输，实现了微控制器和脉冲放大部分的电气隔离。

（3） 取能触发部分

脉冲电流通过脉冲变压器时，二次侧可感应出电流，将感应电流调制成脉冲触发信号用于可控硅触发，最终实现了整组可控硅触发。脉冲放大部分和取能触发部分电磁感应连接，实现了电气隔离。

此图为控制系统图：

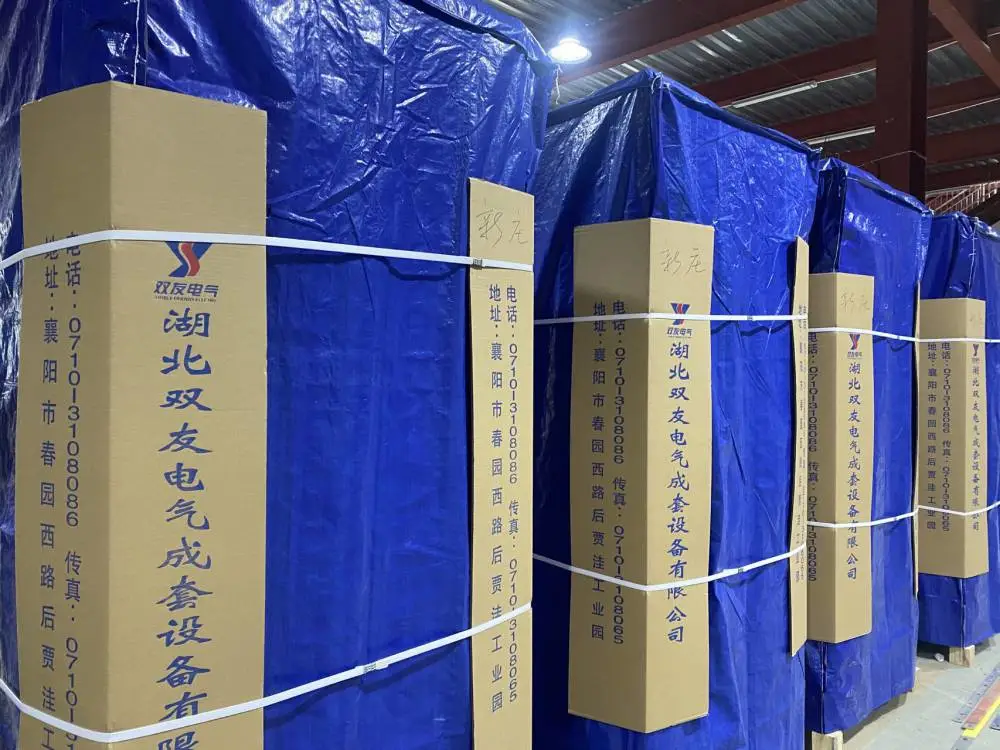

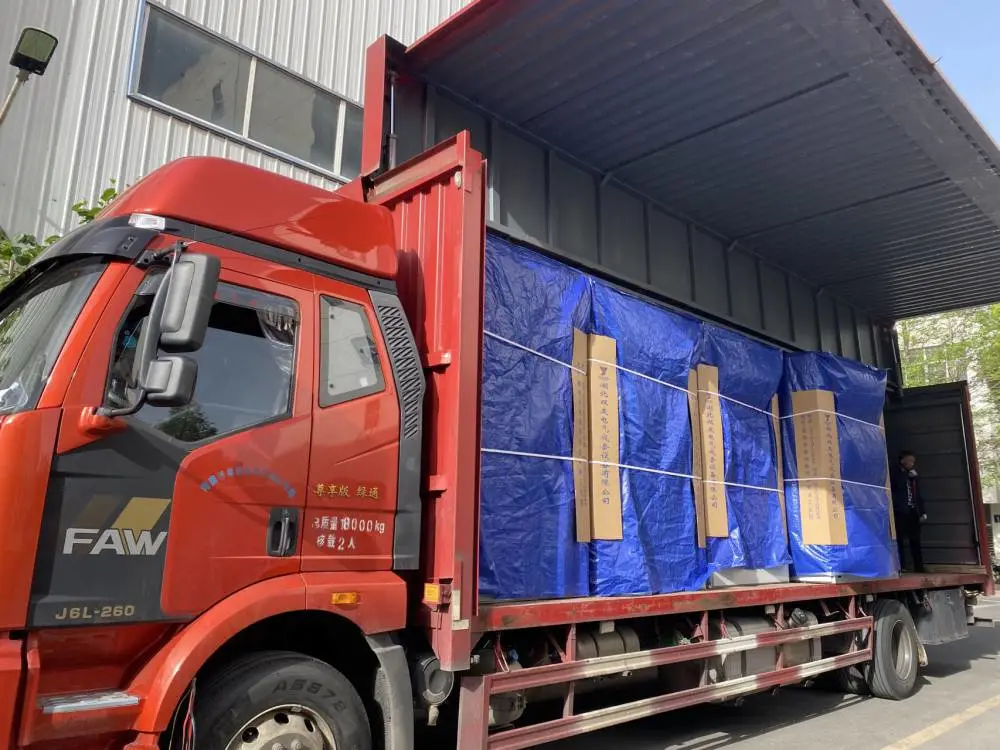

此图为双友高压软起动柜发货现场图：专 车直达，避免路上卸货导致的碰撞
