产品介绍Product introduction

产品信息

• 产品类别：精密合金

• 品牌：弹性合金

• 材质：3J60


• 加工定制：精光板加工


• 产地/厂家：国产

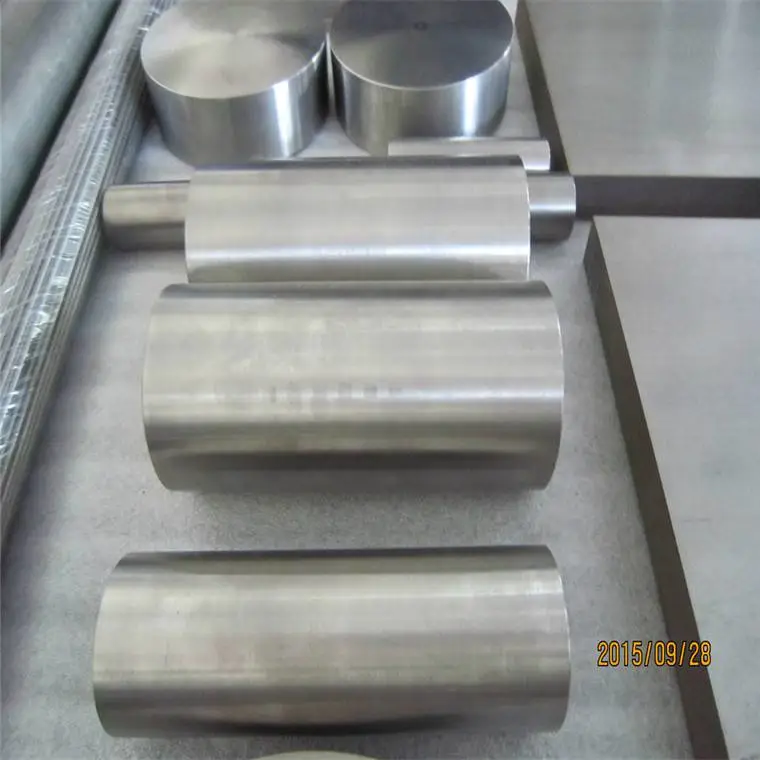

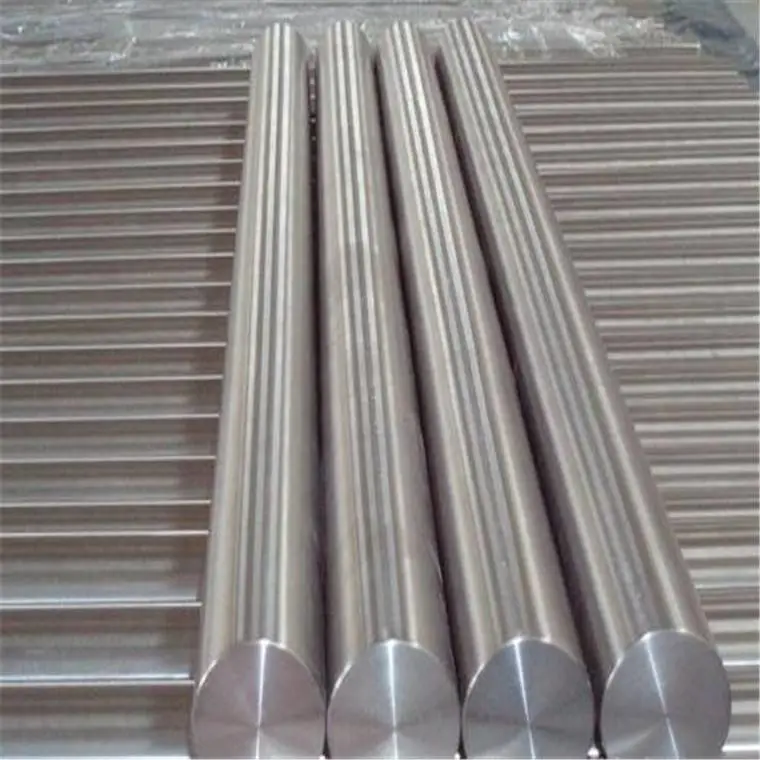

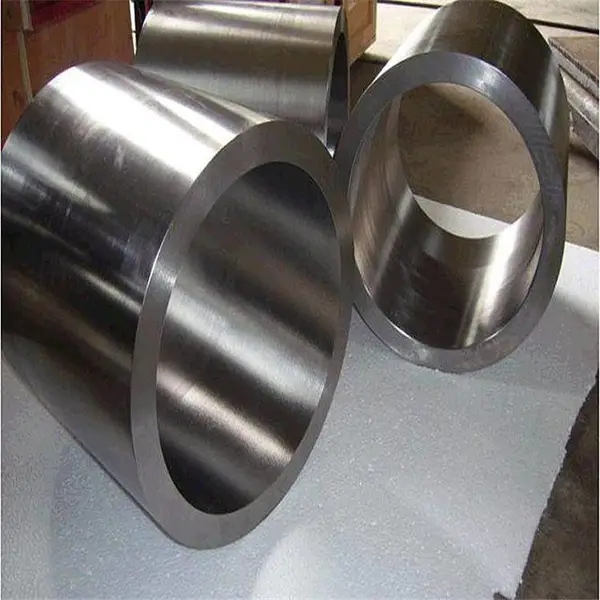

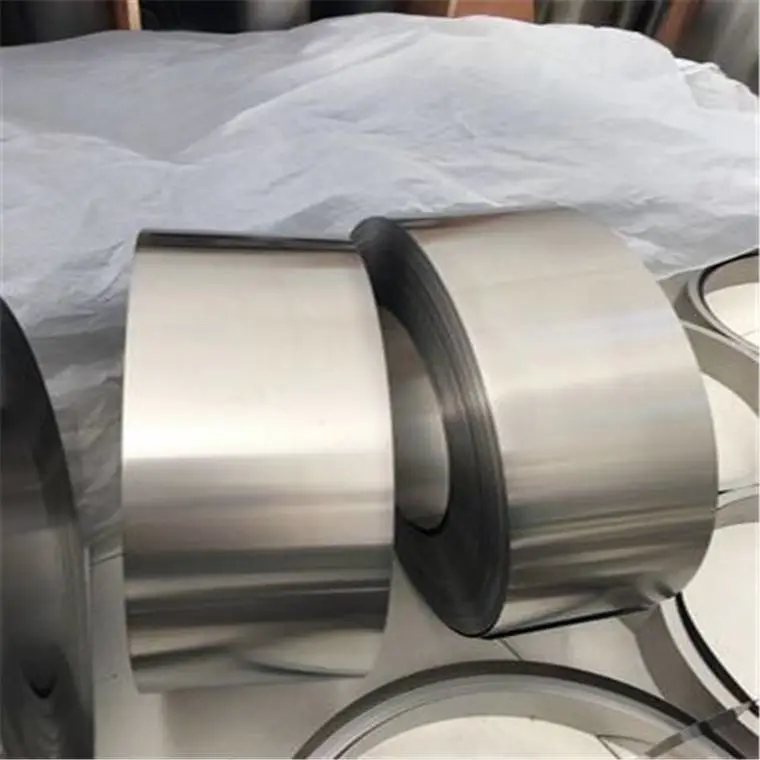

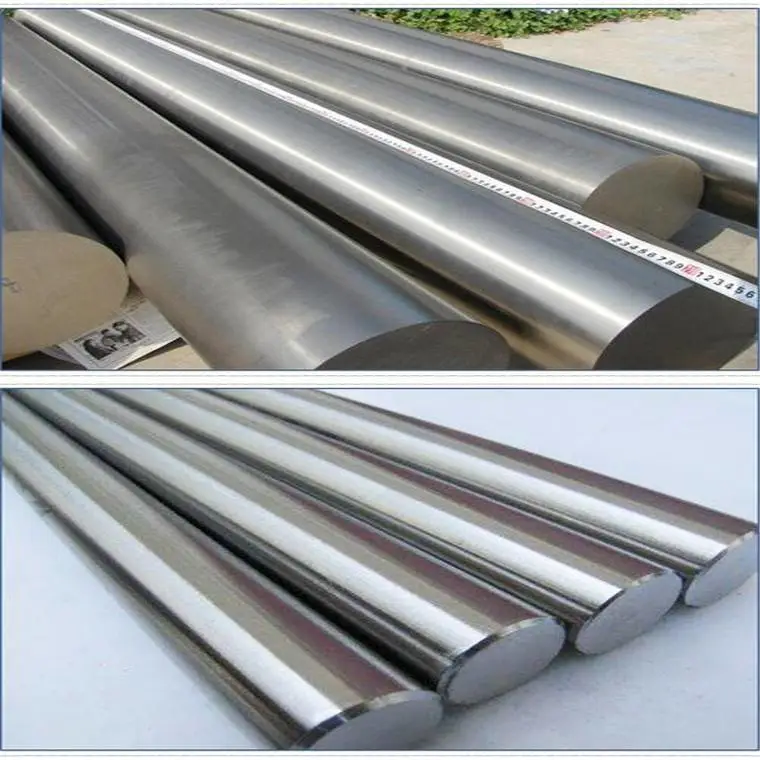

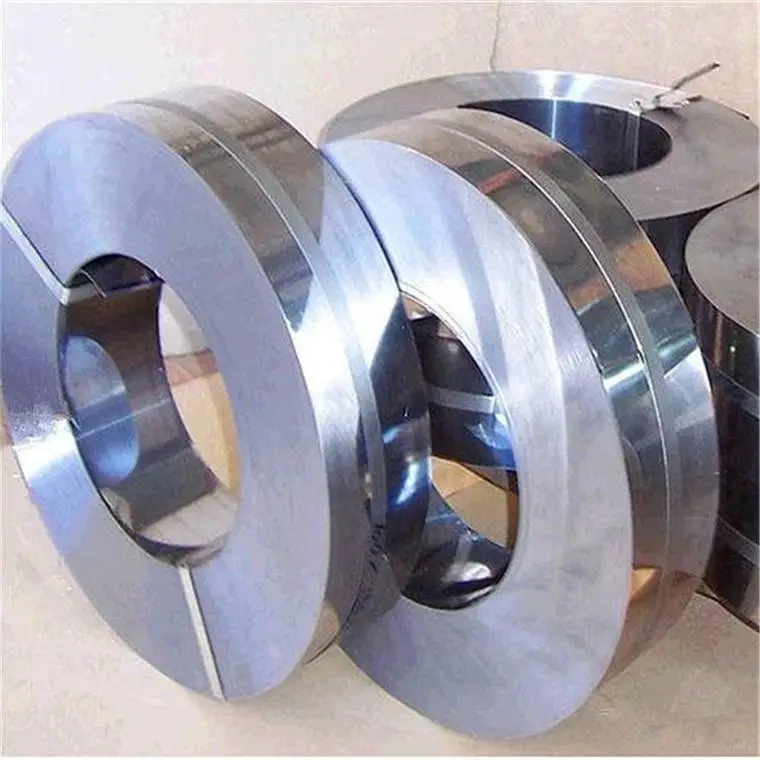

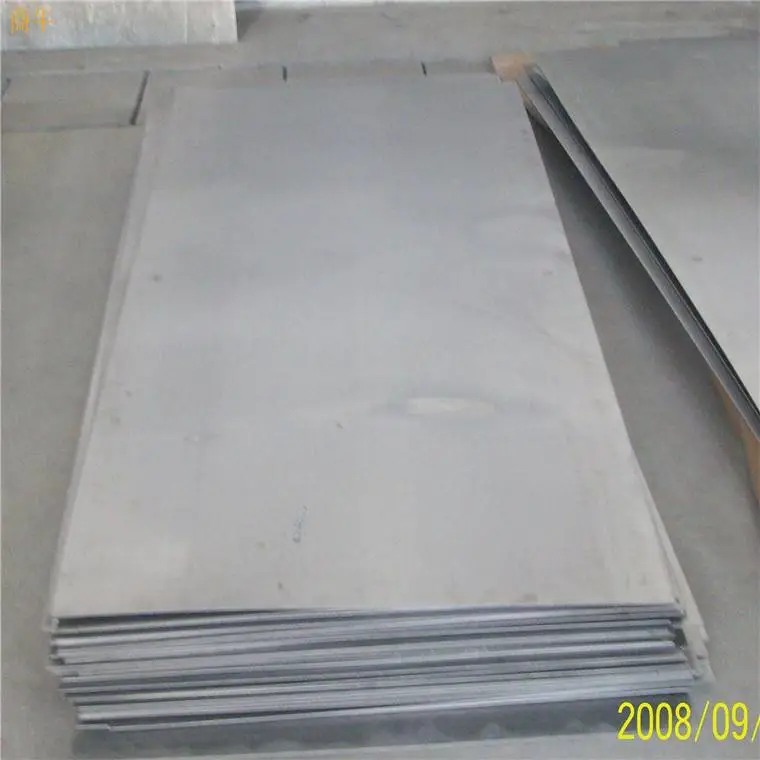

产品实拍图Product picture

正面

侧面

背面

底部

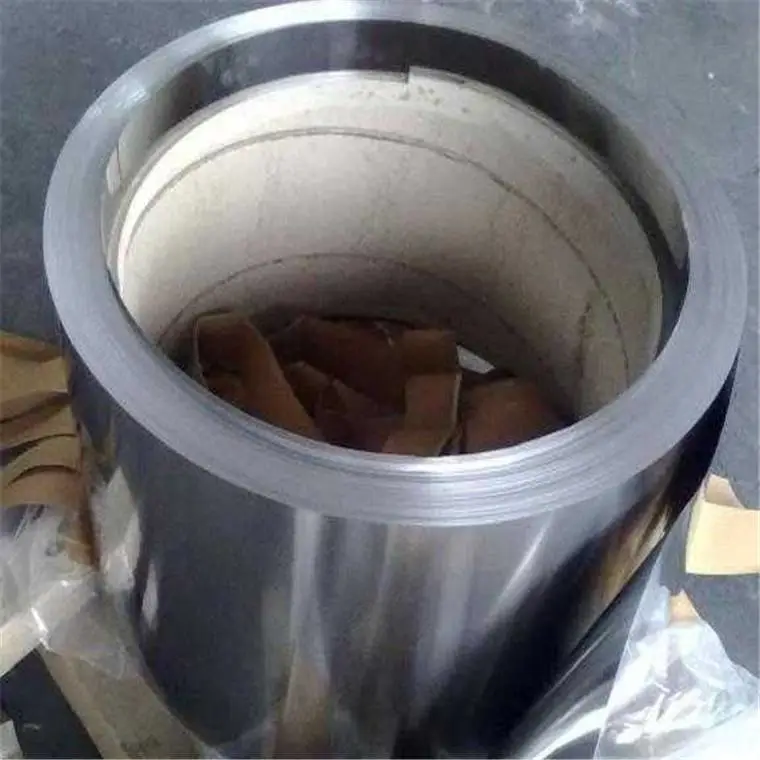

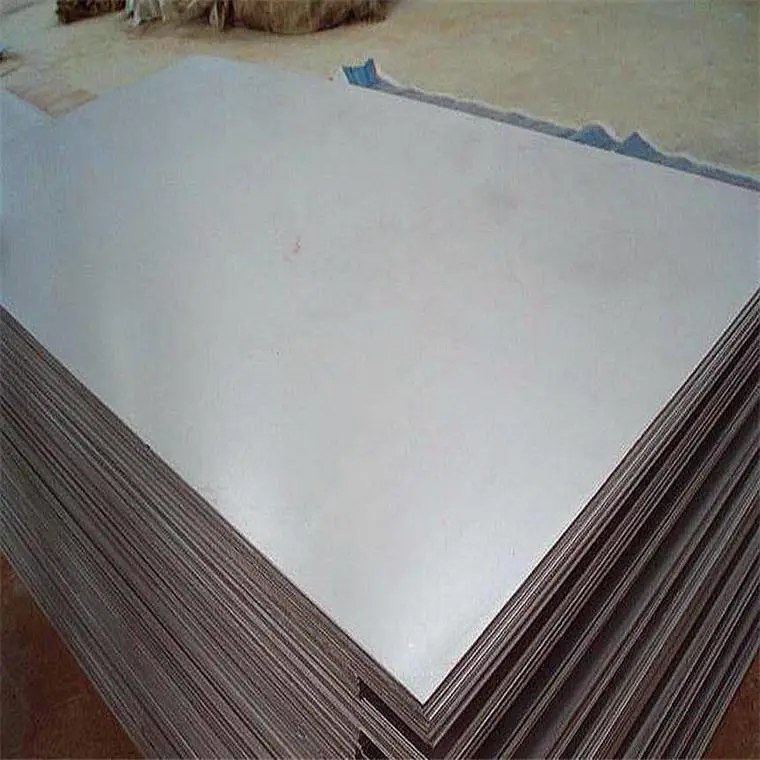

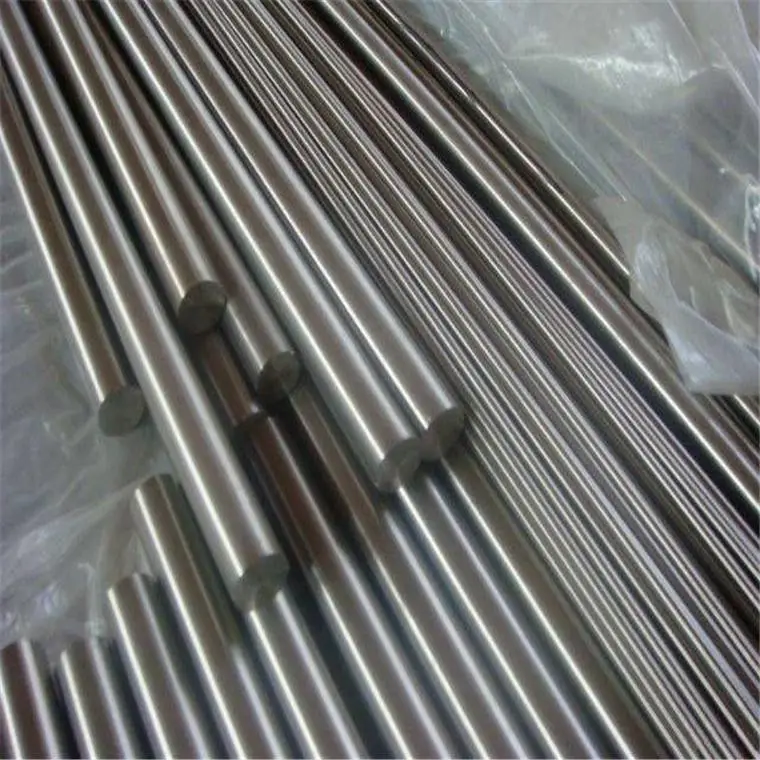

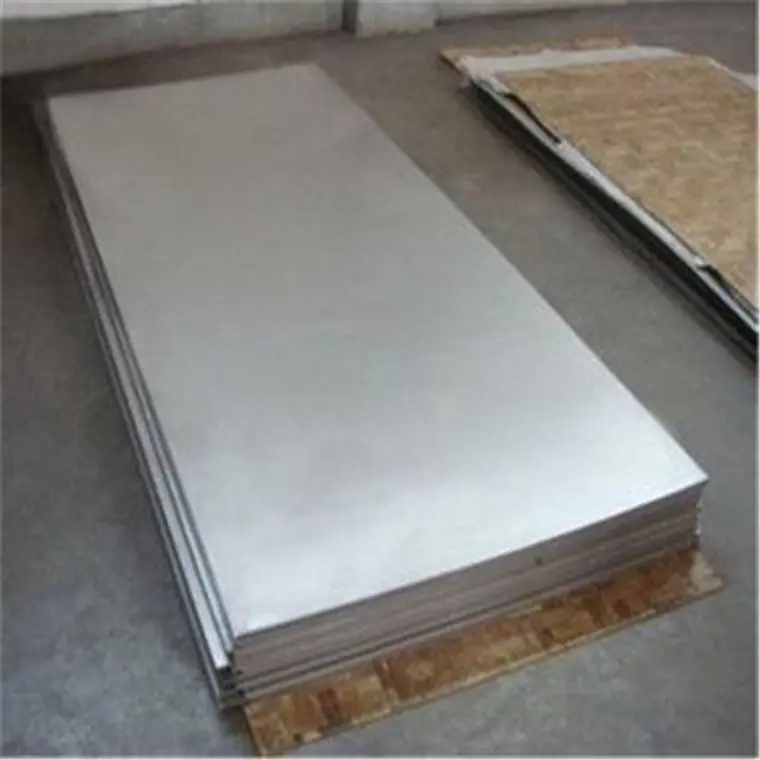

产品细节图Product detail drawing

更多角度展示产品

(1)牌号和化学成分见表1。

表1 合金的牌号和化学成分

合***号

化学成分(质量分数)(%) ≤

3J60

C：0.03

Si：0.10

P：0.010

S：0.005

Mn：0.05～0.15

Ni：44.1～44.5

Fe：余量

注：合金丝材的尺寸和外形应符合GB/T15006《弹性合金》的有关规定。

更多角度展示产品

(2)物理性能见表2、表3。

表2 合金丝材的物理性能

组别

用途

机械品质因数Q

纵振频率温度系数|βf|/(1/℃)(-60～80°C)

纵振波速V/(10?m/s)

谐振传输衰减N/dB

试样推荐的热处理制度

I

换能丝

≤50

≤40×10-6

4.20～4.40

≤26

在真空或气体保护条件下，于1000～1150°C。30min退火。

Ⅱ

耦合丝

4.20～4.40

注：1.测量时输入信号电压为1V。

更多角度展示产品

2.订货时应注明组别(如：3J60I、3J60Ⅱ)，否则，按Ⅱ组交货。

3.同一炉号的两支试样的纵振波速值之差不大于100m/s.

表3 合金的其他物理和力学性能

项 目

状 态

指 标

密度/(g/cm3)

退火态

≈8.2

平均线胀系数ā20～200°C/(10一6/K)

退火态

7.0～7.5

居里温度Tc/°C

退火态

更多角度展示产品

430土10

饱和磁滞伸缩系数入s/10-6

退火态

≤+27.0

电阻率P10/(μΩ·m)

退火态

一0.46

抗拉强度δb/MPa

冷拉态

≤70

500～800°C退火

440～675

900～1150°C退火

245～390

(3)用途适用于制做机械滤波器中的换能丝和耦合丝用的恒弹性合金。

频率元件用恒弹性合金3J60（YB/T5255-1993）

频率元件用恒弹性合金3J60（YB/T5255-1993）
