石油开采施工辅助设备来样定制潜油泵油管电缆保护器生产厂家

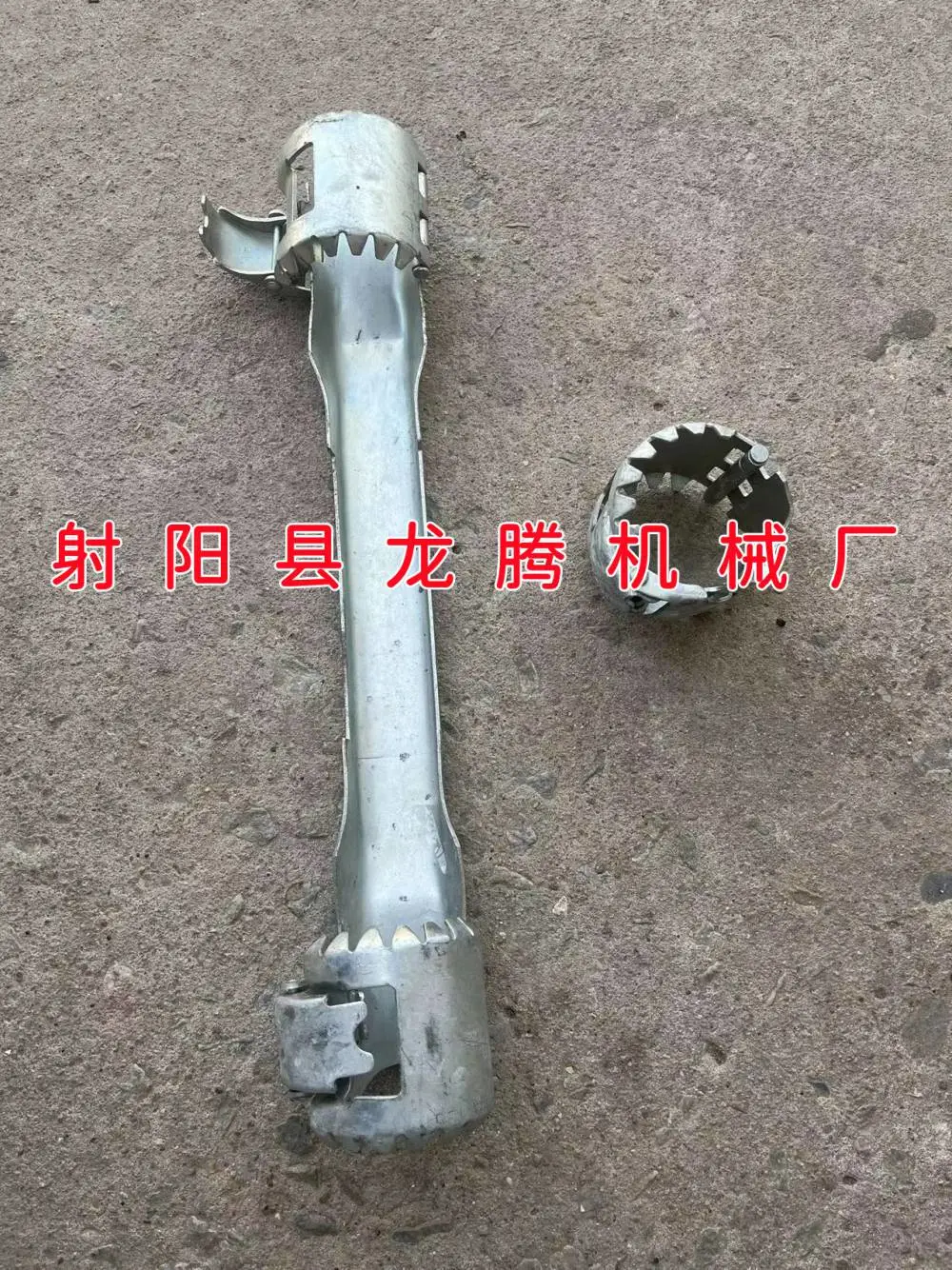

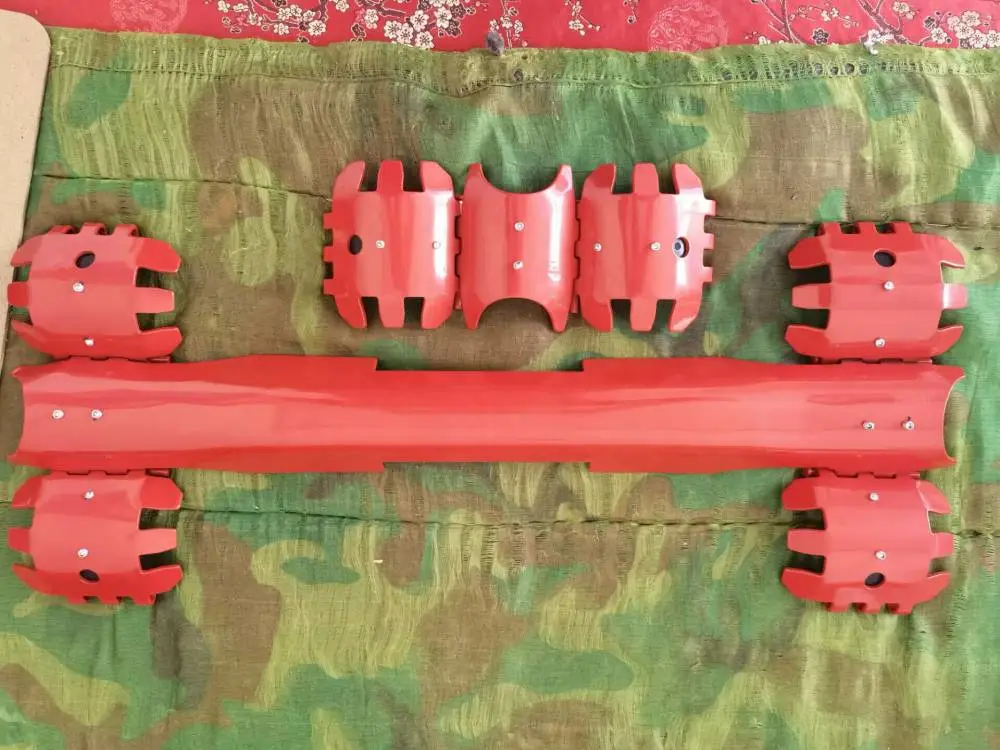

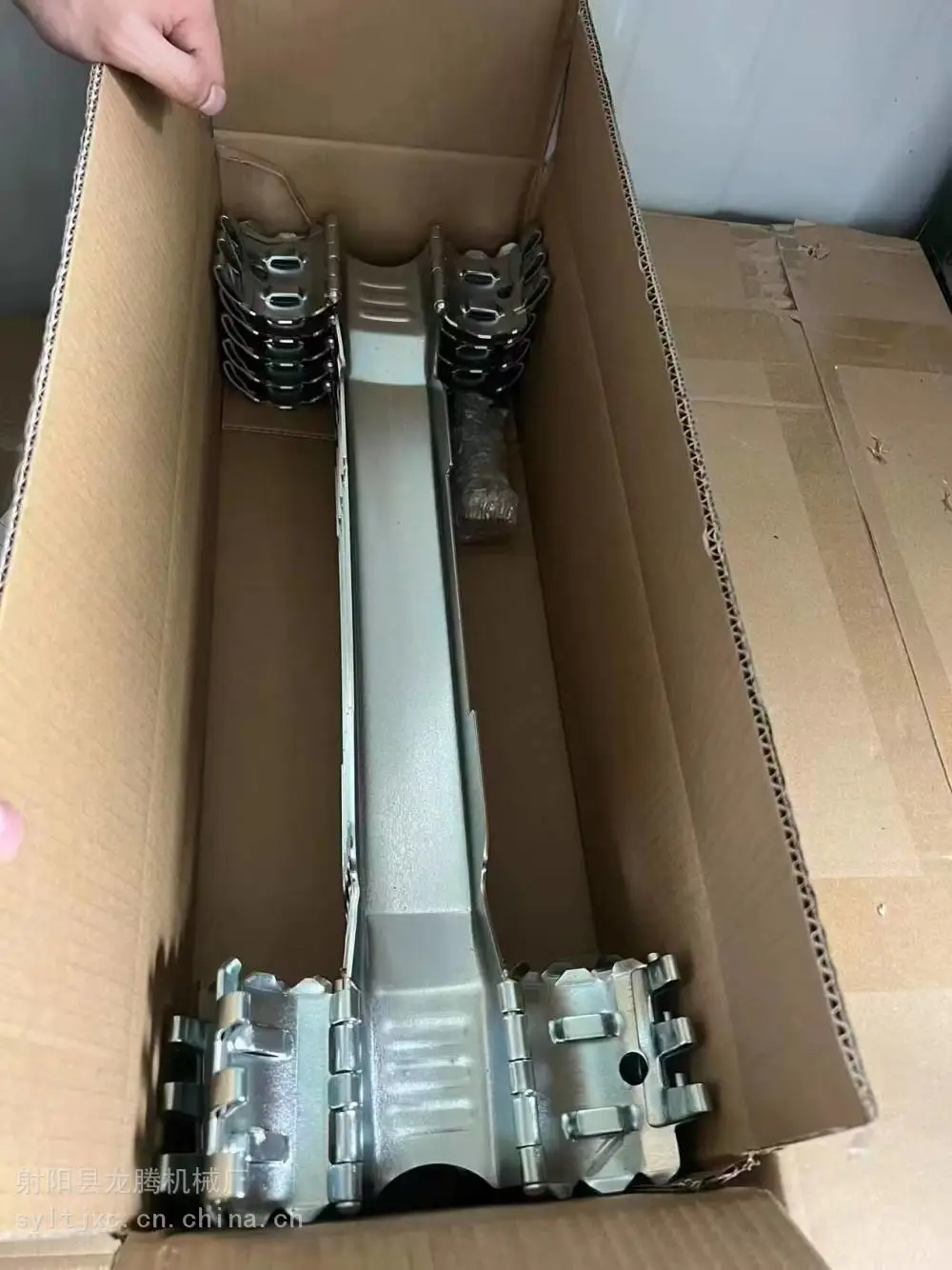

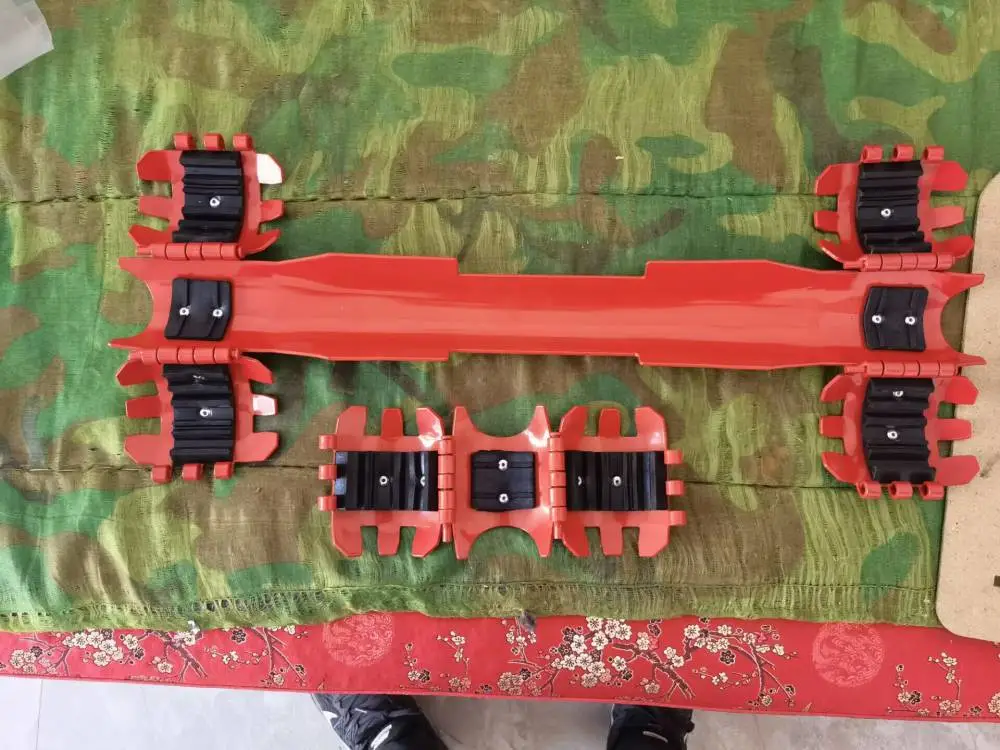

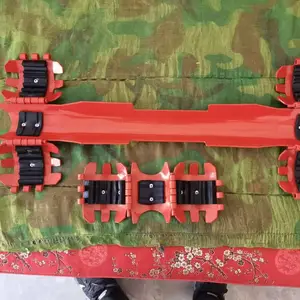

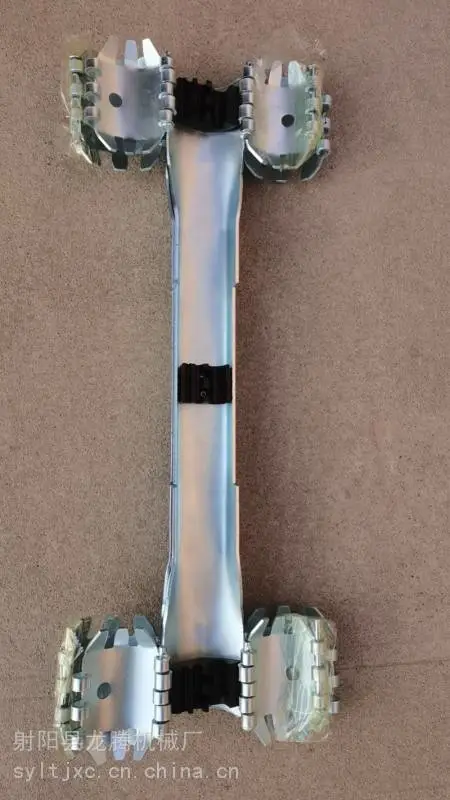

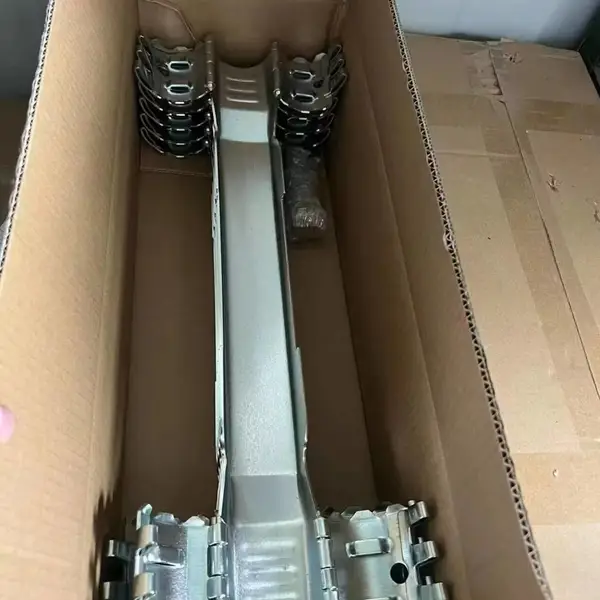

    本实用新型***技术涉及一种井下套管定向射孔专用冲压型电缆保护器，包括主体护板、与所述主体护板固定连接的三个结构相同的短节，所述主体护板上设有用于安装所述短节的三对尺寸相同的卡槽，所述短节装配时朝向一致。本实用新型***技术中电缆与主体护板整体接触，程度增大了接触面积，能够提供充足的摩擦力，***电缆在下井过程中不发生打滑。三个短节布置在保护器的两端和中间，卡爪上设有窗口增强回弹，使保护器整体受力均匀抓力牢靠，可有效防止套管定向射孔时保护器因受到冲击而发生侧向转动。石油开采施工辅助设备来样定制潜油泵油管电缆保护器生产厂家

     现有套管定向射孔冲压型电缆保护器，把常规接箍型冲压保护器从中间分解成两段，分别搭接焊接在长1500mm的主体护板的两端，再另外使用一个单独的保护器短节，焊接在主体护板的中间。这种保护器存在着缺陷，由于护板与三个卡爪都采用焊接连接，产品的强度直接受焊接质量影响，存在焊接质量因素影响大、加工效率低等问题；另外，主体护板焊接在外侧，由于钢板的厚度差使得电缆在内侧只与两头和中间的钢板有接触，大大缩小了电缆的接触面积，降低了电缆的摩擦力，在下井及射孔时，保护器不能给电缆足够的摩擦力来抵抗滑动和转动，影响完井作业。石油开采施工辅助设备来样定制潜油泵油管电缆保护器生产厂家

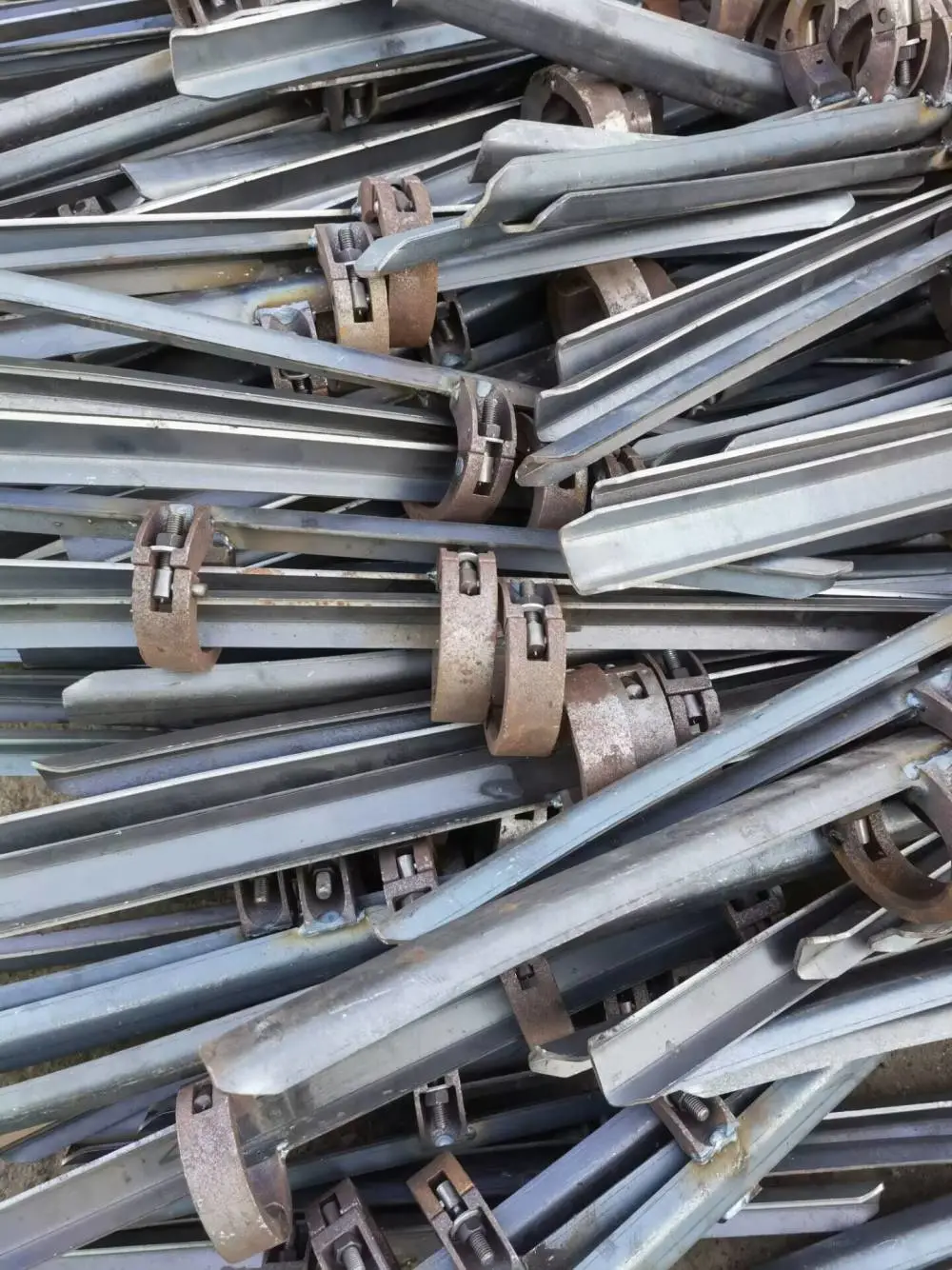

    3-1/2″EUE油井油管接箍电缆保护器

材质：球墨铸铁 / 碳钢铸造

线缆类型：1/4″×2，4#圆电缆×2

特点：流线圆滑，安装方便，螺栓联体，整体可回收反复使用。

性能：***线缆的安全顺畅，不挂卡井壁。

尺寸：长度260mm，外径135mm
