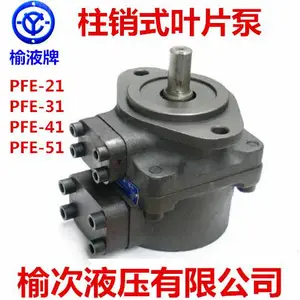

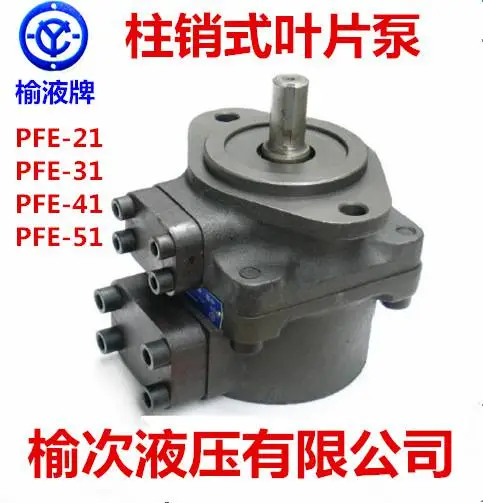

PFE系列高性能叶片泵，共有单泵(PFE-31/41/51/32/42/52)及双联泵(PFED-4131/5141)八个系列75个规格。其排量范围为16.5～150ml/r，额定压力为21～30MPa，转速范围为600～2800r/min(在此基础上，榆次液压有限公司又研制出PFE-21/61两个系列单泵，使排量范围扩展为5～250 ml/r)。
  该泵设计工艺独特，采用偏心柱销式叶片结构，具有压力高、流量大、体积小、运转平稳、噪声低、效***、寿命长等一系列优点，主要技术指标达国际同类产品***水平。
  该系列泵为插装式结构。机芯的设计、进一步降低了压力、流量脉动及噪声。前后侧板结构相同、具有对称的沟槽，且都采用液压平衡，***了一致的变形和补偿，从而可以获得更好的容积效率。叶片及柱销根部供油系统的合理设计，***了叶片与定子间的良好接触，并使得流量损失为最小。独特的设计、高精密加工和材料的合理选择使得泵具有非常好的寿命指标。
  PFE系列叶片泵品种规格齐全、性能优良可靠、结构简单合理、安装维修方便(安装连接符合***/SAE标准)、可广泛应用于机床、压力压铸机械、工程机械、冶金、矿山、轻工、化工机械、农业机械以及各类液压系统等领域。

型号说明

   1.结构代号:PFE单泵系列
   2.系列号 :21、31、41、51、61
   3.几何排量(ml/r)
   4.轴伸型式 ：1-圆柱形轴伸(标准型) 2-圆柱形轴伸(***/DIS3019)
          3-圆柱形轴伸(高扭矩型) 5-花键轴伸
   5.旋向从轴端看：D:顺时针 S:逆时针
   6.油口位置：见油口位置示意图[进口与出口共有T(标准)、V、U、W四组位置关系]
   7.适用流体记号 ：无记号:石油基水一乙二醇       /PF:磷酸酯

  1.工作介质

• 为提高油泵性能、延长使用寿命，推荐使用抗磨液压油。 粘度范围：10-100cSt；（1.8-13°E),推荐粘度24cSt(50°C)
• 过滤:系统过滤精度不低于25μm,并在进油口安装过滤精度为70-150μm的过滤器(其额定流量不小于泵流量的两倍).
• 温度范围:环境温度 -20 ～ +70℃ 工作油温 +10 ～ +60℃。
• 难燃度：使用难燃液时必须装入特种密封，泵的额定压力与转速应符合下表规定。

  工作介质	密封件	额定压力	转速	油温
  磷酸酯	氟橡胶	16MPa	1800r/min	60℃
  水乙二醇	标准	16MPa	1500r/min	50℃

• 油泵支架座结构要牢固、刚性好，并难充分吸收振动。
• 泵可安装成任何方向（水平放置）。泵和电机轴必须对正，同轴度应控制在以内。请注意，泵轴上不得施加径向或轴向载荷，不允许刚性联接，必须通过找挠性联轴节驱动。
• 注意进油口处连接法兰、接头以及整个吸油管道必须严格密封，防止漏气，否则将会引起噪声、系统振动，并使油箱内产生大量泡沫，降低泵的使用寿命
• 油泵启动前，应检查进出油口，切勿搞错。泵旋转方向与标牌指示方向一致。由于泵装配后或长时间停运转再启动，会产生吸空现象，故应在排出口安装放气阀或松动出口法兰，以放出气体。启动时，应尽量在无负荷工况下经点运转正常后再正式启动。
• 油泵吸油高度一般不超过50，油泵吸入口压力请参照下表。

  工作介质	n≤1800r/min时	n＞1800r/min时
  抗磨液压油	-0.015～+0.15MPa	0～+0.15MPa
  难燃液	-0.01～+0.15MPa

• 泵所需驱动扭矩值见“驱动扭矩/输出压力”曲线；对于双联泵，所需驱动扭矩为组合单泵所需扭矩之和，其值不应超过下表所示驱动扭矩值。

  型号	驱动扭矩(N·m)				通轴泵轴末端允许传动扭矩 (N·m)
  	1-2型轴	3型轴	5型轴	6型轴
  PFE-30/31/32	160	220	110	220	110
  PFE-40/41/42	250	320	200	320	200
  PFE-50/51/52	500	700	450	-	320

• 由于PFE系列叶片泵内脏件采用组合式结构，因此正常维护只需更换机芯。更换时应检查密封圈是否平整，防止切边。拧紧外壳件联接螺钉时，应按对角线方向逐渐拧紧，用力要均匀。
