| 产品特性:短波相机 | 是否进口:否 | 产地:中国 |
| 品牌:立鼎光电 | 型号:LD-SW6401715150-C1-SG-CL | 尺寸:50*50*40mm |
| 加工定制:否 | 接口类型:Cameralink | 有效像素:640 |
| 重量:300g | 像元尺寸:15um | 光谱响应:0.9-1.7um |
| 量子效率:>75% | 跟踪模式:质心跟踪 | 跟踪精度:≤1像元 |
| 跟踪速度:≥2000Hz@128*128 |

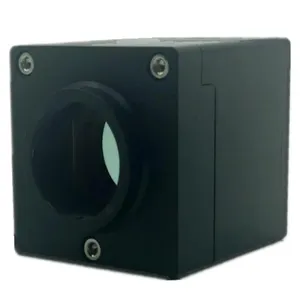

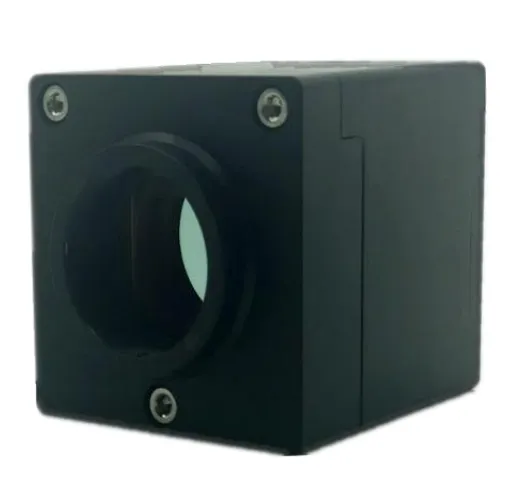

LD-SW6401715150-C1-SG-CL激光光斑跟踪相机
LD-SW6401715150-C1-SG-CL性能激光光斑跟踪相机在0.9-1.7μm波段具有高性能、探测范围宽、操作简单等特点。该相机分辨率为640x512,全幅帧频可达150Hz,在1550nm波长下量子效率可达80%以上。采用热电制冷芯片,能够很好的抑制芯片暗电流,从而提升成像质量。该产品采用Camera Link数字图像和模拟图像同时输出,采用可拆卸式前盖板,便于光学接口转换。结构紧凑、重量轻,更适合集成在各个光电系统当中。具备触发输入功能,可实现快速的追踪同步性。可根据要求在窗口模式下对帧频进行提升,提供不同窗口模式下对板载高速质心提取及位置输出功能。
技术指标
探测器 | |
探测器类型 | 铟镓砷FPA |
光谱响应 | 0.9μm ~ 1.7μm |
分辨率 | 640 x 512 |
像元间距 | 15μm |
有效面积 | 9.6mm x 7.68mm |
量子效率 | >70%@(1.0μm-1.6μm) |
有效像元 | >99.5% |
制冷方式 | TE1 |
图像 | |
帧率 | 150Hz@640 x 512 |
窗口模式 | 128x128@1800Hz/128x116@2000Hz 可根据要求定制 |
曝光方式 | 全局快门 |
曝光时间 | 1μs—1/帧频 |
数字输出格式 | 8/14bit camera link |
模拟输出格式 | PAL/NTSC |
板载图像处理 | 自动/手动曝光;自动/手动增益;非均匀性校正;盲元校正 |
图像功能
| 帧频选择、同步方式选择、对比度/亮度调节(手动)、增强、测试图像、加载十字线、设置信息保存 |
图像处理指标 | |
跟踪精度 | ≤1个像元 |
跟踪模式 | 质心跟踪 |
跟踪速度 | ≮150Hz@640×512/≮1800Hz@128×128/ ≮2000Hz@128×116 |
脱靶量输出延迟 | ≯1Hz |
通信接口 | RS422 |
接口 | |
电气接口 | HR10 |
数字接口 | Mini Camera Link |
模拟接口 | SMA |
外部触发 | RS422 |
控制接口 | RS422 |
供电 | |
电源输入 | 12V DC |
功耗 | <6W TEC off |
环境适应性 | |
工作温度 | -40℃ ~ +55℃ |
存储温度 | -50℃ ~ +65℃ |

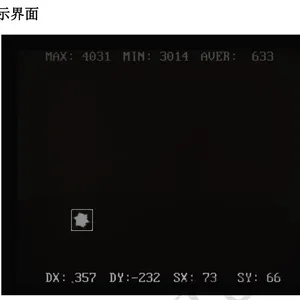

模拟显示界面

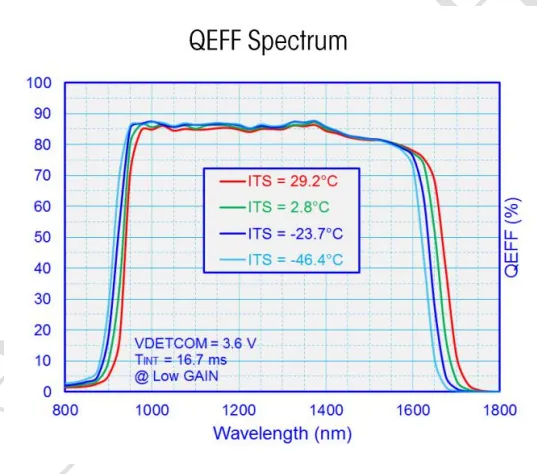

量子效率曲线

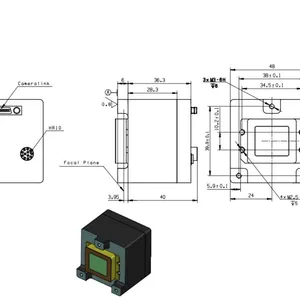

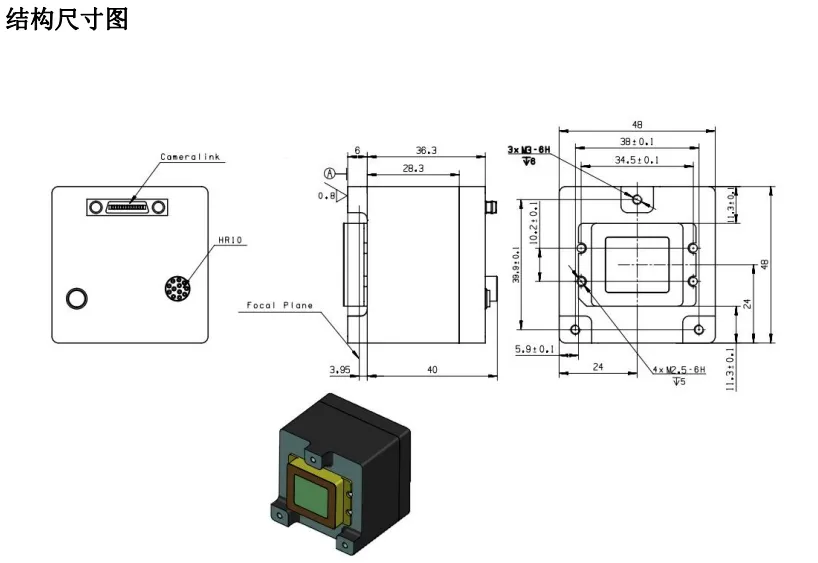

结构尺寸图
