80m烟囱钢爬梯更换施工方案

一、工程概况

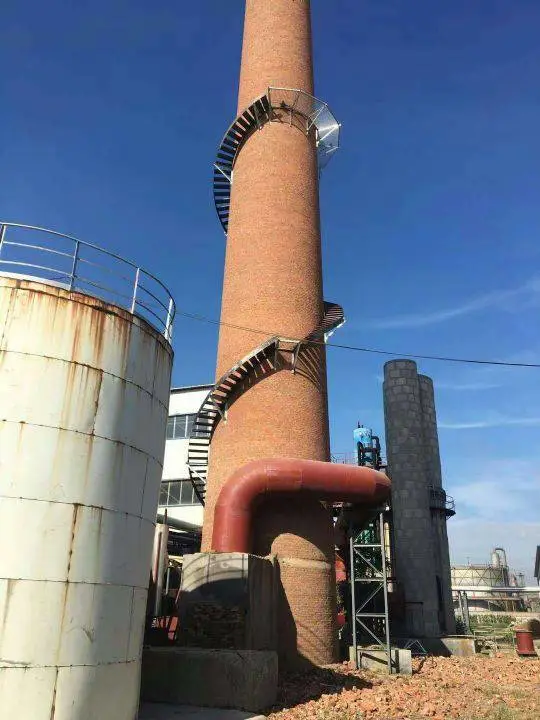

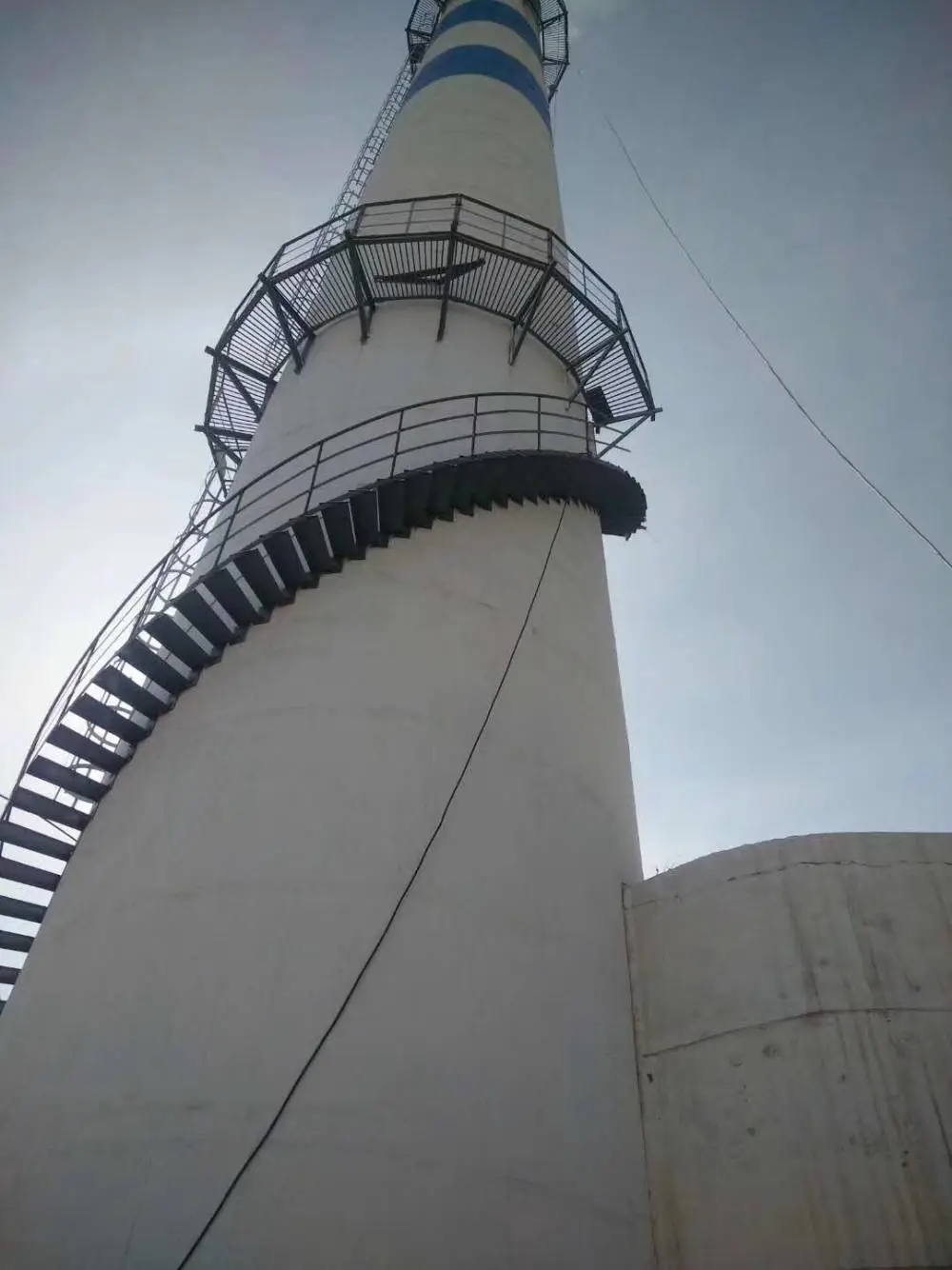

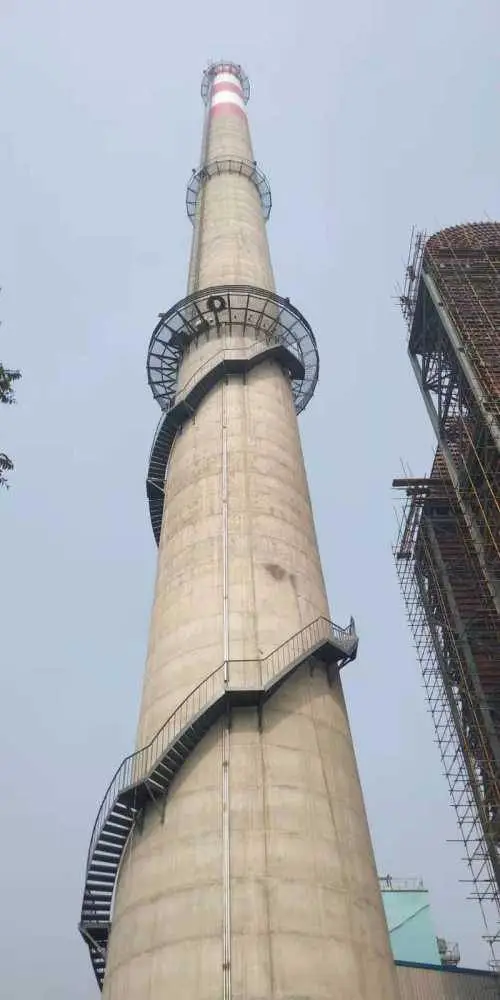

    四川龙莽钛业股份有限公司75/吨锅炉80m烟囱钢爬梯及平台因受外部环境的影响而锈蚀，为***正常使用，需将锈蚀的钢爬梯及平台采用高空置换方法更换， 四川龙莽钛业股份有限公司75/吨锅炉烟囱高80m，上口出口直径约3.3m，±0.000直径6.8m，筒壁外表面坡度为2%，沿筒身高度设置爬梯，在26m、75m处设有钢平台，外爬梯和平台均为普通钢结构。由于工程所处位置为化工厂区且有腐蚀性气体飘过，钢结构裸露在自然环境下，受所处环境以及湿度的影响，钢爬梯及平台出现锈蚀，如不加紧处理，非当不能***正常使用，还有可能造成今后无法处理。根据龙莽钛业处外部环境，为***长期稳定运行，决定更换现有钢结构的爬梯及平台。

二、材质的选用

新换爬梯及平台采用原设计施工图施工

三、爬梯及平台的制作加工

根据业主方提供的80米烟囱图纸，由技术人员计算出整个筒身爬梯所需的材料，并结合图纸上尺寸，由操作工切割下料，技术员全程指导。材料全部切割好后进行防腐处理。梯笼在安装现场组拼并刷防蚀富锌漆。由于原设计考虑在烟囱筒体滑升中安装，因而梯段高采用2.5m，现在更换的梯段安装改为6m段，以提高高空安装工效。

四、置换施工

1、总体部署

烟囱的爬梯置换采用由下至上的替换方式进行。由于爬梯局部腐蚀严重，拆除施工难度较大，部分与筒壁连接螺杆因锈蚀可能无法拆出，以及因锈蚀而严重降低强度，影响施工安全，按以下施工顺序进行：在***平台(约26m处)做滑轮支梁→安装卷扬机作好起吊准备→拆除最下一段梯→安装最下一段梯→拆除次下一段梯→安装最次下一段梯→直到***平台→在75m平台做滑轮支架→与***段同直至完成梯段拆除和安装完成→上平台（75m）拆换→下平台拆换。原则上要尽可能使用预埋暗销，对于不能利用的可采用焊接，并做好防腐。爬梯、支撑脚的制作应根据施工图纸及实测长度结果进行制作，制作完成后，应根据设计及方案要求进行防腐处理，爬梯笼体之间的连接根据要求采用螺栓（或焊接）连接。

2、垂直起吊装置设置

根据爬梯每一标准节的起吊重量，施工时设置一台0.5t小型卷扬机进行重直起吊作业，卷扬机安装于地面上，并与烟囱设置成一定的角度，卷扬机基础的设置应牢固，并经抗拔计算设置好地锚。起重钢丝通过爬梯笼体外穿引至固定于爬梯施工替换节的上一节的定滑轮上，定滑轮在笼体的应设置牢固的固定装置，通常可采用型钢制作弯钩固定于笼体的￠20圆钢之上，同时应视笼体的锈蚀程度确定增加固***，以确保定滑轮悬挂点的受荷稳定。钢丝绳穿越笼体时如遇笼体型钢，会导致钢丝绳的磨擦，故穿越笼时应设置钢丝绳的保护装，根据情况采用设置保护套管、设置滑轮等方法。钢丝绳采用6mm镀锌钢丝绳，钢丝绳应确保无接头、无破损，并应经承载力试验合格后方可使用。

3、施工人员的安排

垂直起吊装置经安装并调试合格后，即可进行替换节笼体的拆除施工。

高空拆除作业人员共设置4人，地面作业人员设置4～6人。人员的设置如下：2人作业于替换节的上一节，2人作业于替换节的下一节笼体内（***节替换时在***节上作业2人，其余人员处于地面作业）位于施工节的上一节人员完成下列工作：

①滑轮装置的系挂、监控、钢丝绳与施工节笼体的连接；

②保险装置（倒链葫芦的二次系挂）的作业施工；

③牵引笼体至筒壁外施工节笼体与上一节笼体间的连接拆除；

④施工节笼体的安装施工。

位于施工节下一节人员完成以下工作：

①卷扬起吊装置的操作；

②完成下一节笼体与施工节笼体的连接紧固等。

地面作业人员主要是控制替换及安装节笼体下部溜绳的操作，确保笼体的起吊和降落安全。

4、爬梯笼体的拆除

拆除前首先将起吊装置与钢丝绳与笼体连接，并使钢丝绳处于受荷状态；然后增设一道保险装置，通常可采用设置一只1t倒链葫芦从施工节的上一节与施工节相连接，使施工倒链葫芦也处于受荷；接着拆除上下节笼体的连接螺栓（如螺栓锈蚀可采用气割）。并在笼体上部设置两条溜绳。连接螺栓拆除后，通过倒链的提升使得施工节笼体与上下节笼体脱离，并通过溜绳的牵引使得笼体降落至地面。此时，钢丝绳位于笼体外。

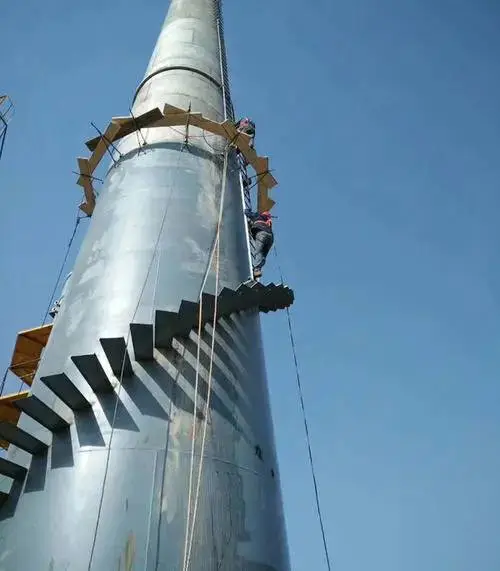

5、笼体的安装

新安装的笼体通过笼体外的钢丝绳牵引起吊至替换节的位置，并由地面作业人员控制溜绳确保笼体由笼外牵引至施工位置。

为方便上一节的笼体拆除，最下一节的笼体安装应比原笼体低50cm，由此中间所有的笼体安装标高比原标高低50cm，以便于上一节笼体的拆除。笼体牵引至标高后，位于上一节的人员应立即将笼体通过倒链与上一节相连接，并通过倒链进行微调，确保施工节与下一次的螺栓孔对齐后即进行笼体与结构体的连接、笼体与下一节笼体的连接。连接后施工节与上一节笼体间隔50cm。

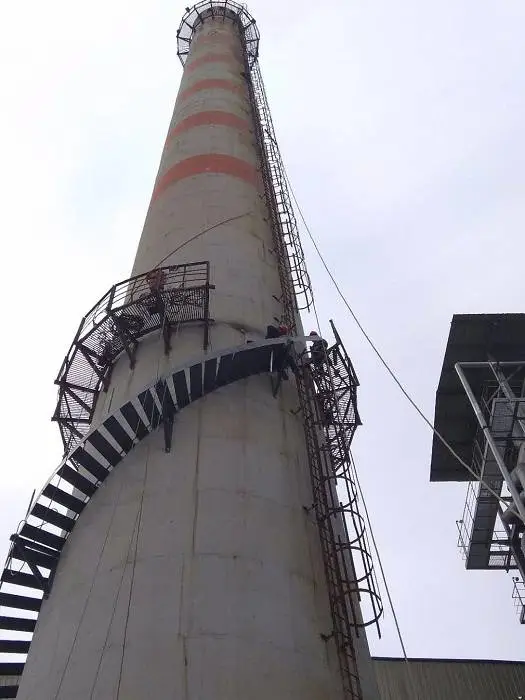

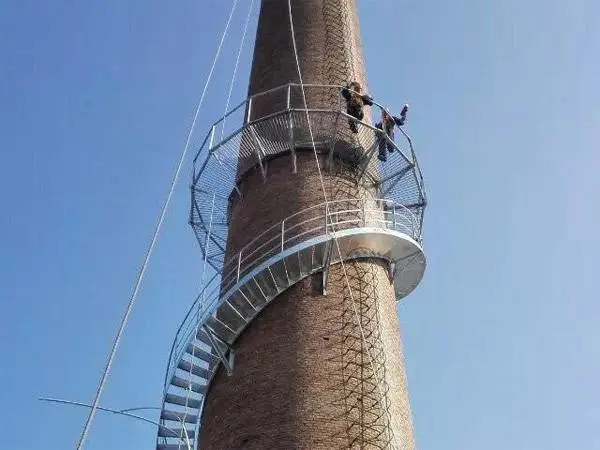

6、平台的拆与安装

平台的拆除与安装应同步进行，即拆除一个三角架安装一个新的三角架，同时铺设一个平台板，直至全部更换完成。施工程序：在平台上方200～500mm高度范围内设置固定施工吊栏装置→拆除相邻的二块平台板→设置吊栏并拆除、安装***个三角架→拆除第三块平台扳→拆除、安装***个三角架→安装新平台板在二个已换三角架上。由此顺序向前推进直至完成。
