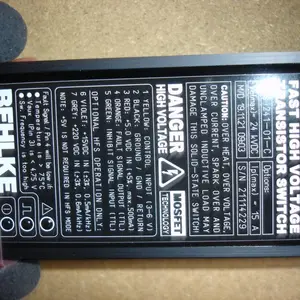

德国Behlke 高压固态开关HTS 241-01-C用于国内物理研究所使用

一、产品介绍

德国Behlke描述?紧凑系列“HTS-C”的高压开关具有可变时间，可与***的固态继电器相媲美；只要将控制信号应用于控制输入，德国Behlke它们就会被打开。BEHLKE固态开关是主动控制的设备（没有雪崩技术），显示出高度可靠和可重复的开关行为，无论温度、电压或负载条件，与传统的高压开关元件，如气体放电管和火花间隙，BEHLKE固态开关不显示老化效应，实现寿命比任何其他***高压开关高几个数量级。

二、德国Behlke 开关的特点

工作电压从500 V 到 200 kV

 峰值电流从 15 到16,000 安培(pk)

di/dt 从 5 到32 kA/?s（取决于类型）

上升时间低至 0.8 ns （取决于类型）

传播延迟时间短，抖动低

连续工作频***达3 MHz

突发频率 高达 10 MHz（取决于类型）

 高达 200 kVDC 的安全电流隔离

 通过简单的 TTL 信号 (3-6V) 轻松控制

具有出色 EMC 性能的有源输入滤波器

在短脉冲下没有危险的不稳定性

同步内部时钟以实现低 EMI

 带快速热触发器的安全电路

四、德国Behlke 型号介绍

德国Behlke  HTS90-20-LC2

 德国Behlke HTS60-16

德国Behlke  HTS 80-03 8000 VDC30Amps Option HFS（High frequency switch)

德国Behlke  HTS50-12

德国Behlke  HTS 81-06-GSM+OPTION I-HFB+OPTION CF VII

德国Behlke  HTS 80-03 8000 VDC30Amps Option HFS（High frequency switch)

德国Behlke  HTS 80-03 Option HFS,Option OT/1u

德国Behlke  HTS 80-03 8000 VDC30Amps Option HFS（High frequency switch)

德国Behlke  HTS 81-06-GSM+OPTION I-HFB+OPTION CF VII

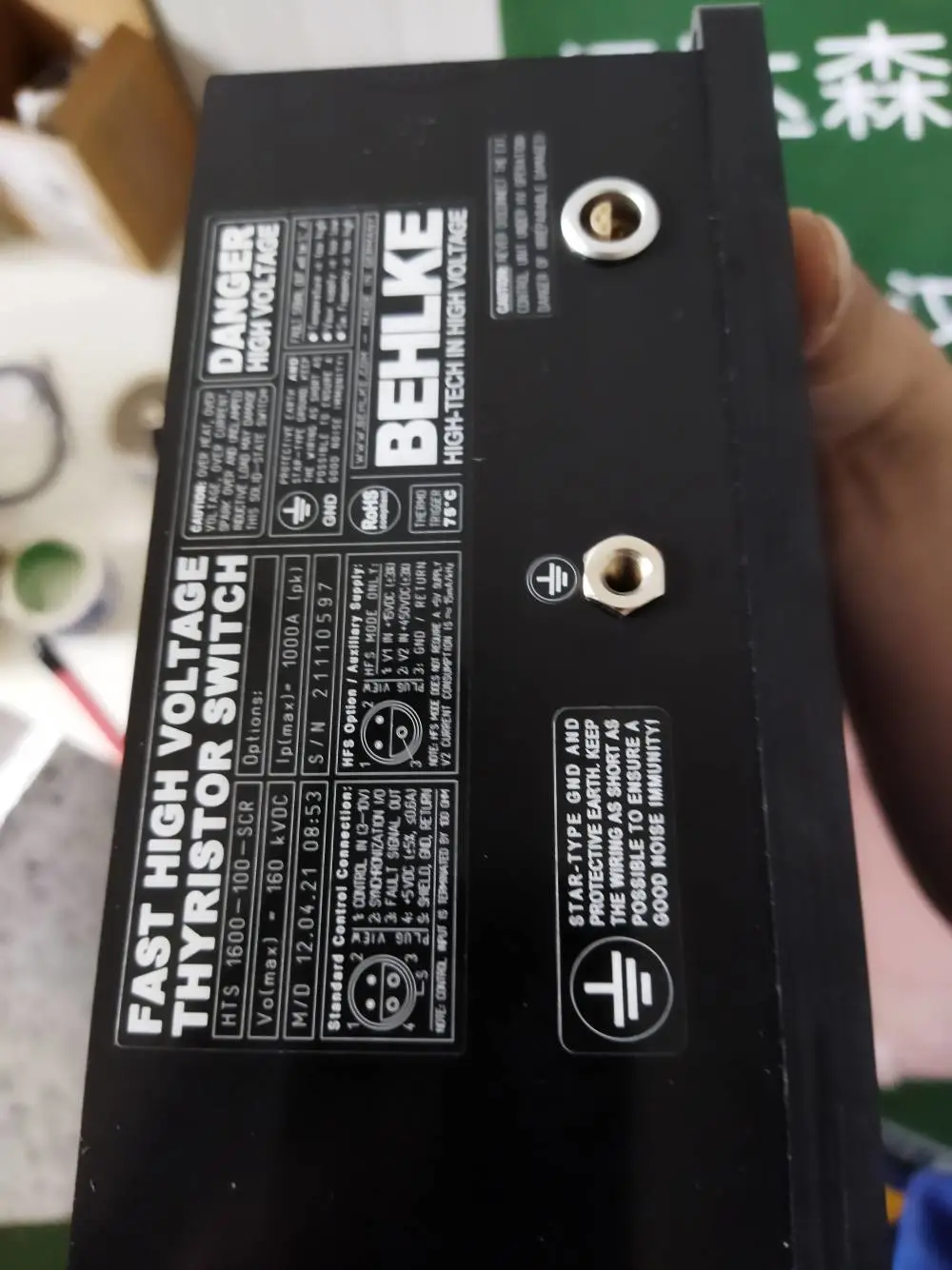

德国Behlke  HTS 60-100-SCR

德国Behlke  HTS 60-200-SCR

德国Behlke  HTS 120-100-SCR

德国Behlke  HTS 40-1000-SCR

德国Behlke  HTS 80-200-SCR

德国Behlke  HTS 80-500-SCR

德国Behlke  HTS 160-200-SCR

德国Behlke  HTS 150-200-SCR

德国Behlke  HTS 300-100-SCR

德国Behlke  HTS 60-1000-SCR

五。德国Behlke优势

BEHLKE 开关模块始终是电隔离的。它们可用作正电压和负电压的高边开关。如果在操作过程中电压极性必须改变（例如在具有正负离子加速的 TOF 质谱仪中），然后考虑交流开关技术。AC 开关有单开关和推挽开关两种。BEHLKE 开关的控制总是通过一个简单的 TTL 信号来实现。内部控制和安全电路提供控制脉冲整形、过频和温度保护。开关不能被错误控制。即使在最坏的操作条件下，它们也始终处于完全开启或关闭状态，并且从不介于两者之间。此外，开启或关闭上升时间不受任何外部影响，这***了非常高的开关重复性和整个应用电路的非常好的长期可靠性

六、德国Behlke使用建议

德国Behlke电路设计建议?为了达到最小的上升时间和的高压脉冲形状，所有引线和电路路径都应该是最小的电感。这可以通过在印刷电路板上非常宽和短路的轨道来实现，如果需要在多层（多层PCB）。零部件如R，C和Camust是“无电感”的，只能用尽可能短的电线/电路轨道连接。包括逻辑接地在内的接地传导轨道必须连接到公共接地点（星型接地）。动态载流电路路径的感应回路区域应始终尽可能地较小。高压布线和控制电路应始终保持适当的距离。有关进一步的设计建议，请参考一般说明。
