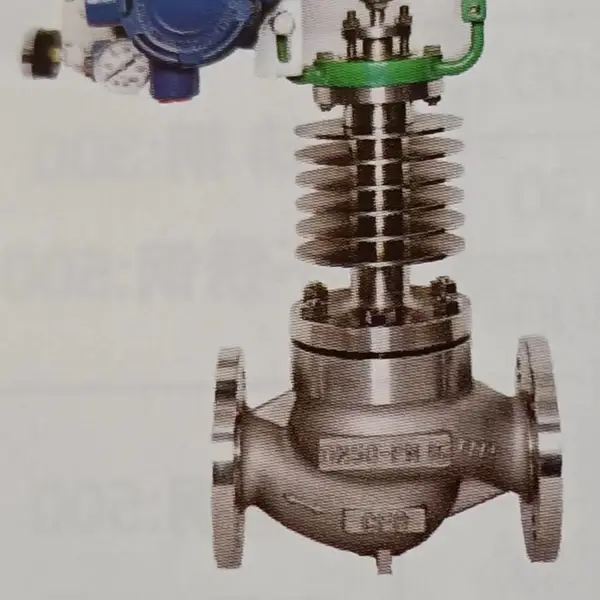

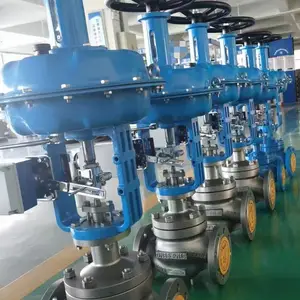

河北阀门销售 ZJHM-16P DN300气动薄膜套筒调节阀结构价格

产品特性：ZJHM-16P	品牌：冠桓	型号：ZJHM-16P
材质：铸钢	连接形式：法兰	工作温度：常温
介质温度：250℃	公称压力：1.6Mpa	行程：16
适用范围：工业化工	产品别名：ZJHM-16P

展开

河北阀门销售 ZJHM-16P DN300气动薄膜套筒调节阀结构

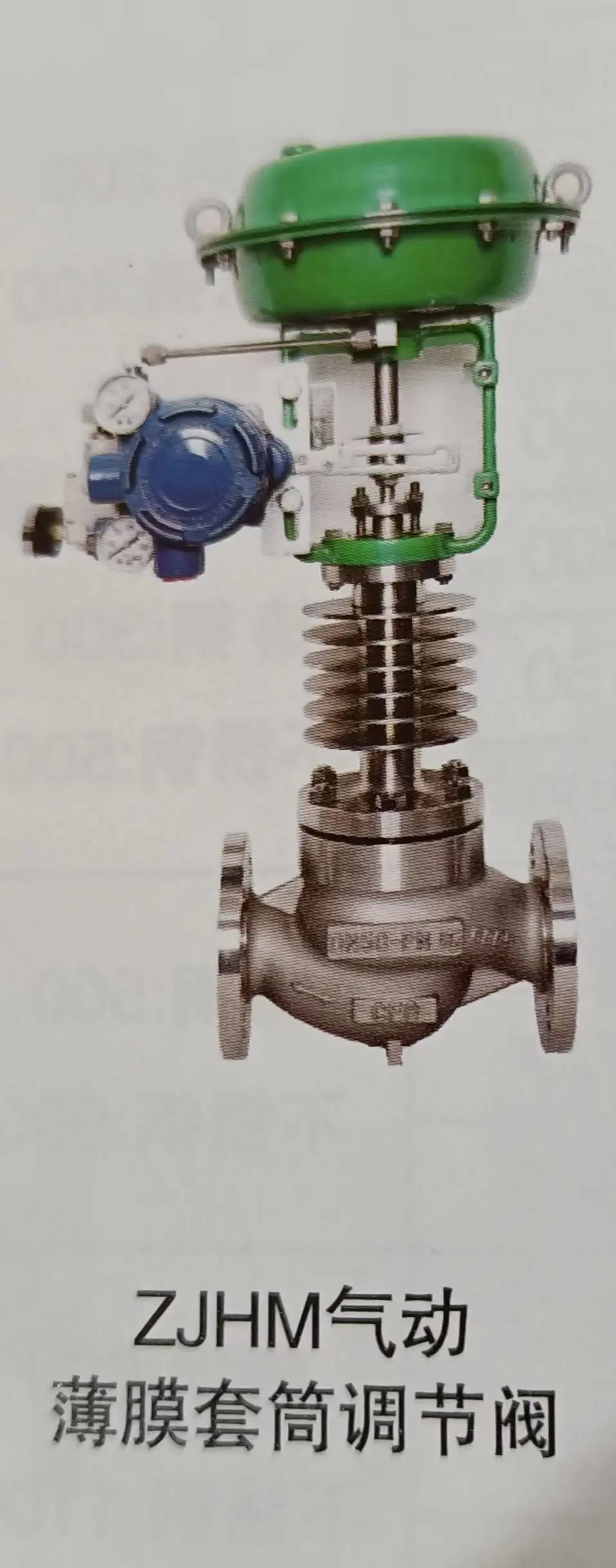

气动薄膜套筒调节阀产品概述

　　本公司的ZJHM气动薄膜套筒调节阀是采用双层密封结构，由多弹簧气动薄膜执行机构和低流阻精小型套筒调节阀阀体组成，多弹簧执行机构高度低、重量轻、装备简便。精小型阀体流道呈S流线型，气动薄膜套筒调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性准确、维护方便等优点，可用于苛刻的工作条件。气动薄膜套筒调节阀特别适用于泄露量要求不高、阀前后压差较大的场合。气动套筒调节阀主要特点如下：（1）采用平衡型双密封阀芯，不平衡力下，允许压差大，操作稳定。（2）阀芯导向面大，可改善由涡流和冲击引起的振荡。（3）比普通的单、双座调节阀噪声降低10dB左右。（4）结构简单，装拆维修方便。

气动薄膜套筒调节阀技术参数

公称通径(DN)	20	25	32	40	50	65	80	100	125	150	200	250	300
阀座直径(dn)	20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数(KV)	直线	10	11	17.6	27.5	44	69	110	176	275	440	630	1000	1600
等***	6.3	10	16	25	40	63	100	155	250	370	580	900	1300
允许压差(MPa)	6.4	6.4	5.2	5.2	4.6	4.6	3.7	3.7	3.5	3.1	3.1	2.6	2.2
公称压力(MPa)	1.6、2.5、4.0、6.4、10.0
额定行程(mm)	16	25	40	60	100
配用执行器型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
阀盖形式	标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
压盖形式	螺栓压紧式
密封填料	V型聚四氟乙烯填料、V型柔性石墨填料
阀芯形式	平衡式阀芯(套筒导向)
流量特性	直线性、等***比

气动薄膜套筒调节阀执行机构

配置执行器类别	ZHA/B多弹簧簿膜执行机构
执行器型号	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面积(cm2)	350	350	560	900	1400
行程(mm)	10、16	24	40	40、60	100
弹簧范围(KPa)	20～100（标准）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布
供气压力	140～400KPa
气源接口	RC1/4"
环境温度	-30～+70℃
可配附件	定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
作用形式	气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC)

气动薄膜套筒调节阀性能指标

项目	不带定位器	带定位器
基本误差%	±5.0	±1.0
回差%	3.0	1.0
死区%	3.0	0.4
始终点偏差%	气开	始点	±2.5	±1.0
始点	±5.0	±1.0
气关	始点	±5.0	±1.0
终点	±2.5	±1.0
额定行程偏差%	≤2.5
泄露量L/h	0.01%×阀额定容量
可调范围R	30：1

气动薄膜套筒调节阀零件材料

序号	零件名称	零件材料
1	阀体	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
2	垫片	PTFE、金属石墨缠绕垫片
3	套筒	304	304	316	316L
4	阀芯	304	304	316	316L
5	中垫	PTFE、金属石墨缠绕垫片
6	阀盖	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)
7	阀杆	304	304	316	316L
8	填料	PTFE、柔性石墨
9	压盖	WCB(ZG25)	CF8(304)	CF8M(316)	CF3M(316L)

气动薄膜套筒调节阀产品选型

（1）阀体参数：公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
（2）执行器参数：执行器形式、控制方式、控制信号(4-20mA,1-5V)、作用方式(气-开式，气-关式)
尽量详细提供以上技术参数，方便我公司生产及技术人员为您准确选型。如有任何疑问.您可以致电给我们，我们一定会尽心尽力为您提供优质的服务！
