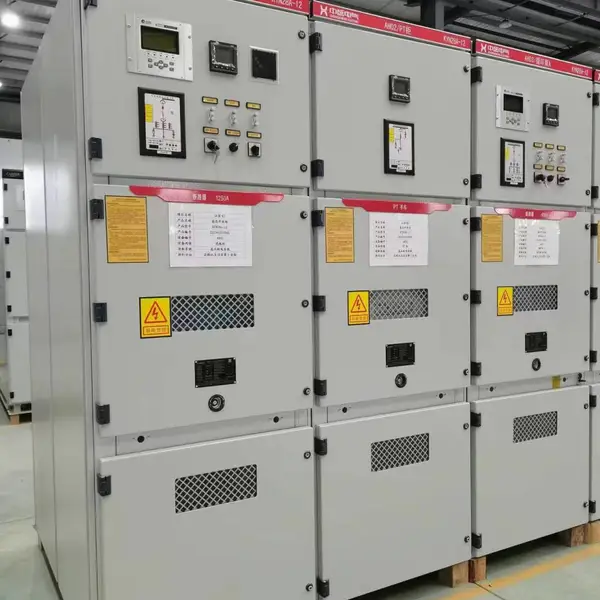

XGN2-12箱型固定式金属封闭开关设备

一、概述：
      XGN2-12箱型固定式金属封闭开关设备用于12KV以下三相交流50Hz系统中作为接受与配电能之用，特别适合于频繁操作的场合，其母线系统为单母线（并可派生单母线带旁路和双母线结构）。
XGN2-12箱型固定式交流多属封闭开关设备，是在GG1A开关柜基础上派生出来的适合高拔地区使用的高原型产品。

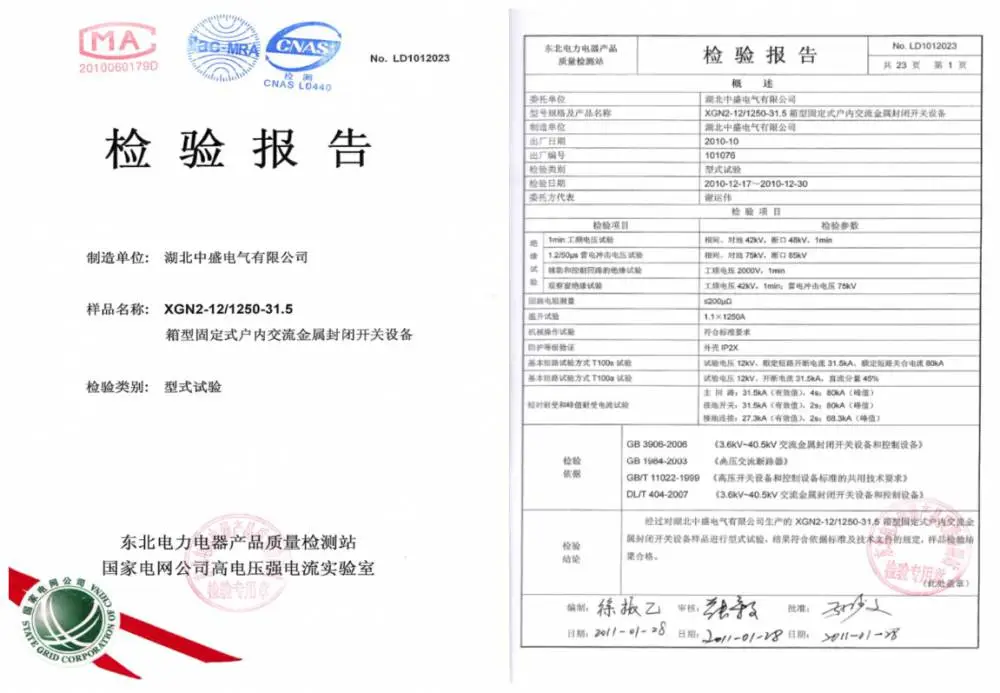

     本开关柜符合***GB3906《3-35KV交流金属封闭开关设备》及***IEC298的要求，并且有***五防闭锁功能。

三、总体结构说明
      3.1结构说明：

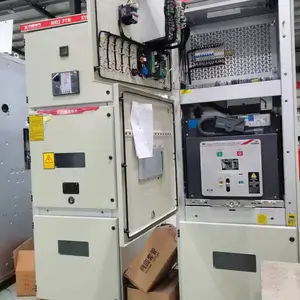

3.1.1该高压开关柜采用金属封闭式结构，柜体骨架有角钢焊接而成，内部用钢板严密分隔成母线室、断路室、进出线电缆室、仪表室四个独立的间隔室、两柜母线室之间用2mm厚的钢板封闭，主母线用套管贯穿于各柜母线室。整个柜体由三部分组成。骨架分成断路器室和电缆室，断路器室在骨架的前方，电缆室在骨架后下方，两室间用接地的金属封板间隔，母线室位于骨架的后上部，保护、仪表室位于骨架上前方，母线室与保护室之间留有排气通道，这种结构可将任何设备、母线故障均限制在局部范围之内，可避免事故扩大，提高了高压柜运行可靠性。
        3.1.2进出线方式灵活，有上进上出、上进下出、下进上出、下进下出等方式。

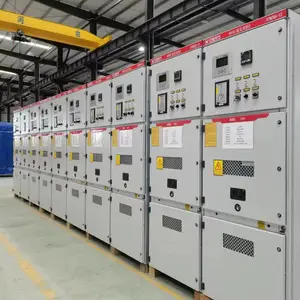

        3.1.3可并柜亦可单柜。
     3.2一次回路说明：
       3.2.1产品根据设计和一次回路配置功能分：进线柜、PT柜、计量柜、出线柜、现场开关柜、隔离柜、旁路柜、站用变等。
       3.2.2主开关根据合同或技术协议可选真空断路器、真空接触器。真空接触器电流为630A,
       3.2.3隔离开关可选GN19或GN30系列。
       3.2.4可根据客户实际需求灵活组织（配置）一次回路，而实现所需功能。
       3.2.5并柜母线我公司已在出厂时预装过，在安装时请注意相序、位置、安装孔。
    3.3二次回路说明：
      3.3.1分继电器保护、微机综合保护；
      3.3.2根据用户需求可以做到三地控制;本柜控制;就地控制;DCS控制；
      3.3.3由于产品的特殊性二次原理图、端子接口图以实物为准.

四、使用条件
      XGN箱型高压开关柜，适用于3、6及12KV交流系统中作为接受与分配电能之用。本产品为户内型，可在下列环境中正常运行：
     4.1安装高度不超过海拔1000米；
     4.2周围介质温度不高于＋40℃，不低于-20℃；
     4.3室内相对湿度不超过85%;
     4.4没有导电尘埃与能破坏金属和绝缘的气体的场所；
     4.5没有爆炸危险的场所；
     4.6没有剧烈震动及巅簸，且垂直倾斜度不超过5⁰的场所。
五、技术数据
1、主要技术数据（见表1）
表1

2、 断路器调整参数（见表2）

3、 操动机构技术数据（见表3）
