| 产品特性：方案可定制 | 品牌：华星视讯 | 型号：G1-IMX335-V1.0 |
| 传感器类型：CMOS | 传感器像素：500万 | 接口：USB 2.0 |
| 产地：深圳 | 货源类别：现货 | 商品类型：全新 |
| 产品类别：usb摄像头 | 使用范围：笔记本 | 帧速：60fps |
| 对焦方式：定焦 | 是否需要驱动：免驱动 | 材质：PCBA |
| 产品重量：15g | 加工定制：是 | OEM：可OEM |
| 加印LOGO：可以 | 加工方式：来图定制 | 最快出货时间：1-3天 |
| 是否支持一件代发：支持 | 上市时间：2022 | 颜色：黑色 |

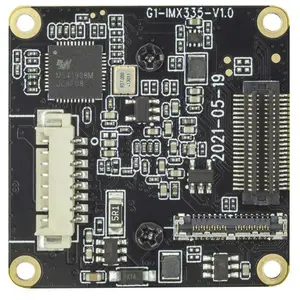

G1-IMX335-V1.0 广角无畸变摄像头模组
一、产品概述
G1-IMX335-V1.0 广角无畸变摄像头模组采用 SONY IMX335 高品质 cmos sensor，其对角线 6.52mm（1/2.8 型）CMOS 图像传感器，像素点达到了 2.0um，彩色方形像素陈列，有效像素为 514 万，高清图像。配合 G1 公板使用，可支持拍摄 5M 像素高清拍照，可达 2.7Ks@30FPS 的视频拍摄。采用极细同轴线与摄像头主板连接，方便各种安装场景。支持多轴 EIS 防抖图像增稳功能。板框尺寸为 32*32mm，摄像头模组镜头***到 PCB 板面的尺寸为 32x32x20mm。
二、规格参数
| 项目 | 参数说明 | 项目 | 参数说明 |
| 产品名称 | G1-IMX335-V1.0 广角无畸变摄像头模组 | 规格型号 | G1-IMX335-V1.0 |
| 硬件版本 | G1-IMX335-V1.0 | 镜头型号 | HS-108W 镜头 |
| 图像传感器 | SONY IMX335（5M） | 传感器类型 | CMOS |
| 有效像素点 | 514万 | 像面大小 | 1/2.8（6.52mm） |
| 像素点大小 | 2.0um | ||
| 工作温度 | -10-+60°C | 储存温度 | -10-+60°C |
湿度Humidity | 20%-80% | PCB尺寸 | 32*32mm |
| 模组尺寸 | 32x32x20mm | PCB螺丝孔 | 间距:28*28mm,直径:2mm |
视频分辨率 （搭配G1公板） | 4K@30/60fps（插值） 2.7K@30fps 1080P@30/60fps 720P@60/120fps | ||
拍照分辨率 （搭配G1公板） | 20M（5200x3900）(插值) 13M（4160x3120）(插值) 12M（4000x3000）(插值) 10M（3648x2736）(插值) 8M（3264x2448）(插值) 5M（2592x1944）默认 3M（2048x1536） 2M（1920x1080） | ||
| 焦距Focal Length | 2±5%mm | 镜头TTL Total Length | 15±0.2(in air) |
光圈(F/NO.) | 2.0±10% | 材质Construction | 6E |
对角FOV(D) | 122°±5% | 水平FOV(H) | 107°±5% |
垂直FOV(V) | 89°±2% | ChiefRay Angle | 17° |
畸变TV Distortion | 2.6% | 相对亮度Relative Illumination | >41% |
| 镜头工作温度 | -10°C-+60°C | 镜头存储温度 | -10°C-+60°C |
三、硬件接口功能说明
G1-IMX335-v1.0 广角无畸变摄像头模组配合 G1 公板使用，可支持拍摄 5M 像素高清拍照，可达 4K@30FPS(插值)的视频拍摄。
两组补光灯接口支持扩展红外灯，白光灯的灯板，给设备补光。注意：IR-Cut 滤光片切换器接口，是携带滤光片的镜头使用的，HS-108W镜头模组不支持该功能。
注意：TBT 板对板插座或通过同轴线连接主板二选一。用户可结合使用场景，灵活搭配使用。
通过以上的接口引出连接马达，用以实现变焦功能。注意：G1-IMX335-V1.0 广角无畸变摄像头模组不支持变焦功能。
-
