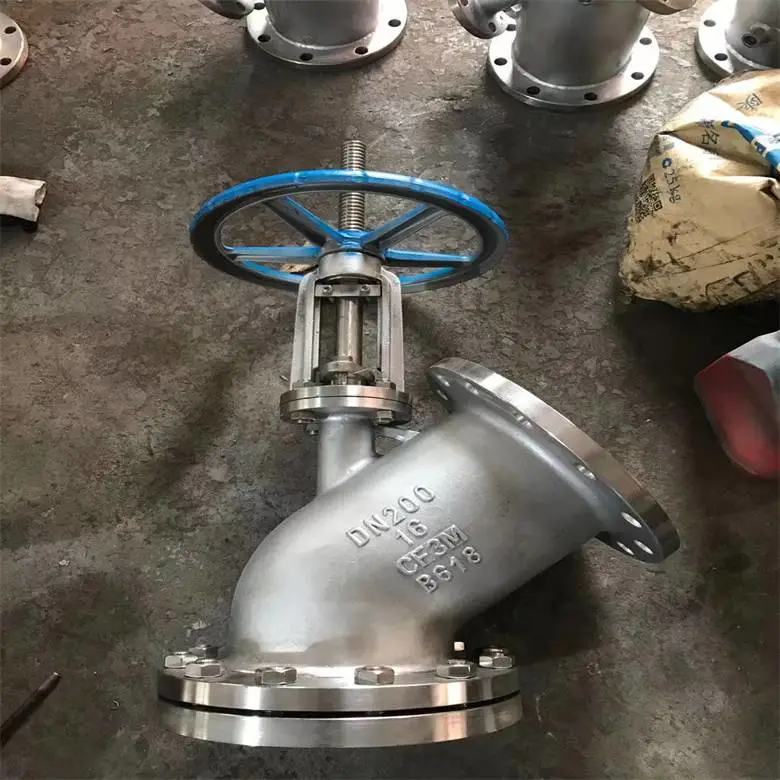

FB45Y手动平底放料阀 产品说明
平底放料阀主要适用于氧化铝矿砂放料装置本实用新型涉及一种平底放料阀,包括阀体,与阀体下部固定连接的阀座,与阀体上部固定连接的支架,与支架配合设置的阀杆螺母,与阀杆螺母配合设置的驱动装置,以及阀杆,阀杆底端固定设置有与阀座相配合的阀瓣,所述驱动装置包括与阀杆螺母固定连接的*齿轮,***齿轮以及齿轮轴,所述***齿轮与齿轮轴固定连接,*齿轮与***齿轮相啮合设置,所述*齿轮直径大于***齿轮直径.本实用新型技术方案,具有启闭速度更快,使用寿命***的效果.

放料阀主要用于反应器、储蓄和其他容器的底部排料，借助于阀门底部法兰焊接于储蓄和其他容器底部，消除工艺介质通常在容器出口残留的现象。放料阀是反应釜构造中的一个重要部件，它起到控制化学液体在反应釜中进行密闭加压反应以及在反应结束后正确打开放料口排放料液的作用，且不影响反应釜内料液完全混合和完全反应，放料阀构造和性能的优劣，不只影响到反应釜的操作性能，不直接影响到化学反应的效率和化工产品质量等。随着有机化工和精细化工的高速发展，对反应釜放料阀提出了更高要求。

放料阀操作方便，开启自由，运动灵活可靠，阀瓣装配维修简单，密封结构合理，密封圈更换方便，***控制容易沉积或含有颗料的流体。比如***的，它的进口放料阀应用在化工、石油、冶金、制药、农药、染料、食品加工等行业的反应器上，用于控制烂漫液和料位。

参照放料阀用户的产品使用选型，放料阀按照其结构可以放分为上展式放料阀、下展式放料阀、柱塞式放料阀和放料球阀等。我们按照用户使用最多，以及好评度的放料阀产品，以上、下展式放料阀作简述：

放料阀主要用于反响釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于放料阀底部法兰焊接于储罐和其它容器的底部，因而消弭工艺介质通常在容器出口的残留现象。

FB45Y手动平底放料阀工作原理

放料阀依据实践状况的需求,放底构造设计为平底型,阀体为V型,并提供提升和降落两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈，在开启阀门霎时,能够维护阀体不被介质冲刷,腐蚀，并对密封圈停止特殊处置，使外表硬度到达HRC56-62，具有高耐磨、耐腐蚀的功用，阀瓣密封依据需求时封面均堆焊有硬质合金，密封副采用线密封，***密封的牢靠性，并可避免结疤。同时采取短行程阀瓣的设计。

FB45Y手动平底放料阀应用

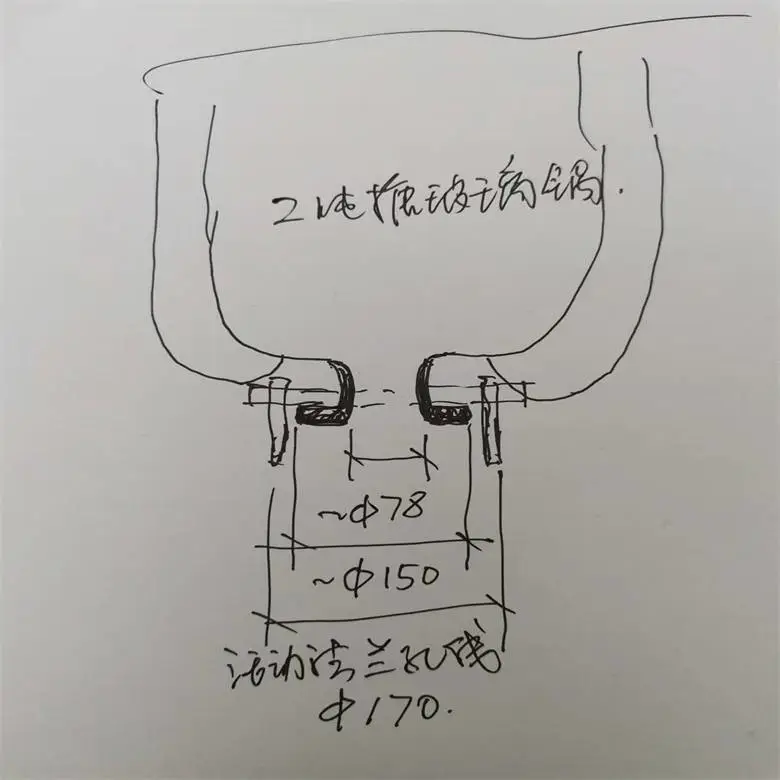

放料阀:搪玻璃设备是含高硅量的玻璃质釉。通过900度左右高温涂于金属胎而成。它具有良好的机械性能和耐腐蚀的性能，能防止介质与金属离子取代作用而影响污染制品，并且表面光洁、耐磨、有一定的热稳定性。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化纳、氢氧化钾外能耐各种酸、碱、盐溶液及有机溶剂。

FB45Y手动平底放料阀分类

放料阀一般分为角式放料阀和球形放料阀以及平底放料阀.而直角式放料阀一般就为上展式放料阀和下展式放料阀两种.而球型放料阀一般为法兰式和一边法兰一边螺纹式两种.平底放料阀一般就为一种,是一种45度角阀体的放料阀门.按材质分类一般有不锈钢放料阀,铸钢(碳钢放料阀),衬氟放料阀等。

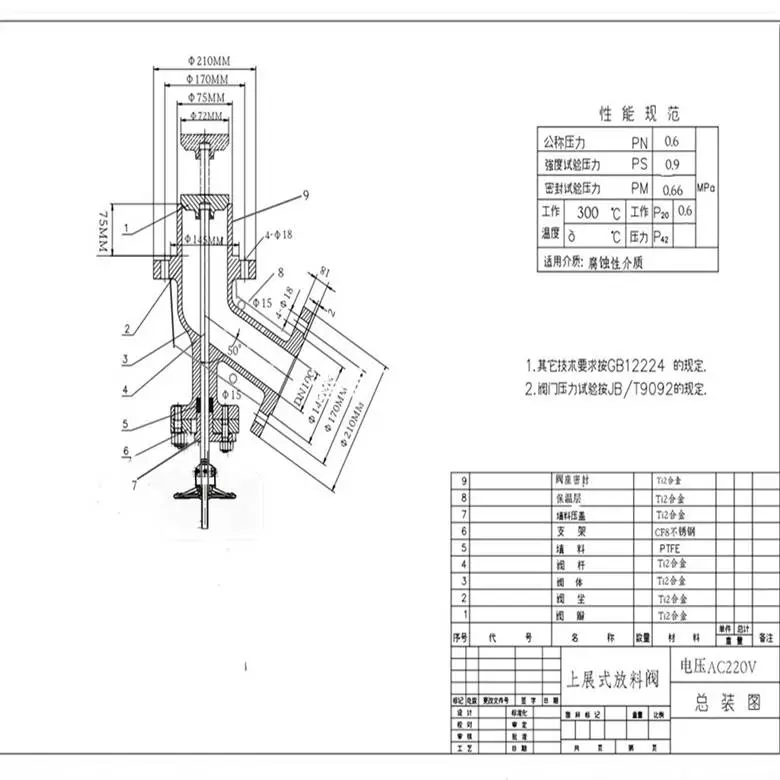

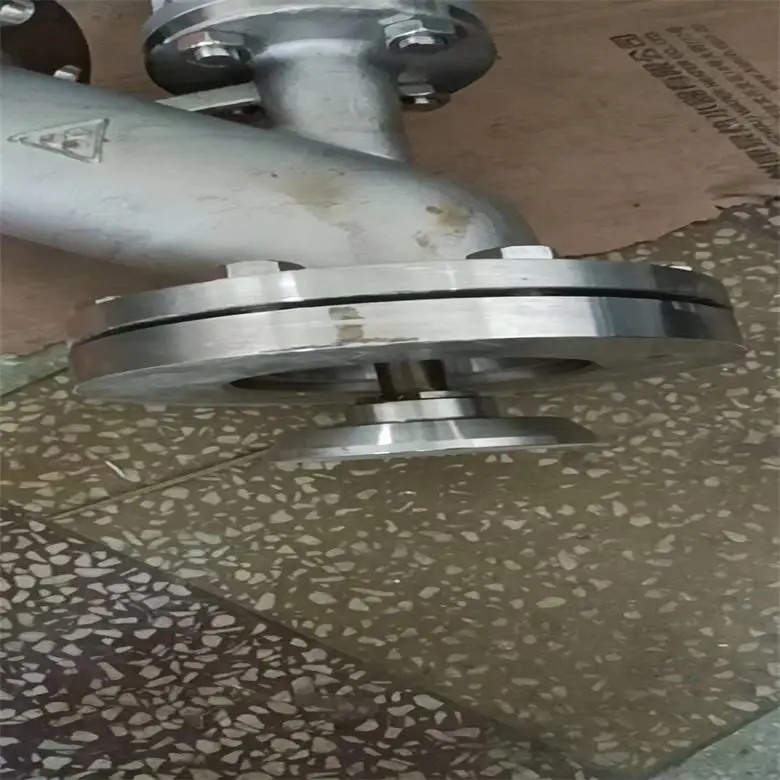

上、下展式放料阀是直接安装于反应釜底部的专用放料阀门，其关闭件------阀瓣是沿放料口通道中心线上下移动，按其开启时的阀瓣运动方向不同，分为上展式和下展式，当阀门开启而阀瓣提升时为上展式放料，当阀瓣开启时阀瓣下降时为下展式放料阀。无论是上展式还是下展式阀料阀，在关闭状态时，都能使阀瓣顶面与釜底面大致吻合，不存在沉积料液的死角。

上、下展式放料阀的放料口底结构设计为平底型，阀体为Y型，阀体流路流畅，流量大，压降损失小，阀座泄漏量小，是反应罐应用系统装置中的节能型阀门。可根据实际需要，放底结构设计为了平底型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特殊处理，使表面硬度达到56-62HRC, 具有高耐磨、耐腐蚀的功能。同时采取短行程阀瓣的设计。可以采用各种操作方式，手动、气动、电动、液动、齿轮传动等。

近年来我国氧化铝行业发展迅猛，进一步加剧了我国铝土矿资源存贫化、品味下降、对外依存度高的发展现状，目前我国的氧化铝生产企业主要集中在山东、山西、河南、广西、贵州等省份，如何提高氧化铝行业的产出比，延伸氧化铝产品的产业链，进一步缩小氧化铝产品的同质化，对我国氧化铝的良性发展意义重大。本文研究的平底放料阀，作为主要适用于氧化铝矿砂放料装置，属于管路上控制氧化铝介质的主控阀，是氧化铝生产过程中的一个重要设备，由于氧化铝介质高温高硬度的特点，该阀门一般情况下，使用寿命不超过4个周期（一个周期大概45天左右），要求阀门有耐磨、耐压、耐冲刷等特点，不允许阀门外漏，平底放料阀，特别是小口径平底放料阀，因其阀门本身结构紧凑、流道限制等，如何优化其结构，减少其泄漏点，对延长阀门的使用寿命有*的促进意义。

1  FB45Y平底放料阀的特征与种类

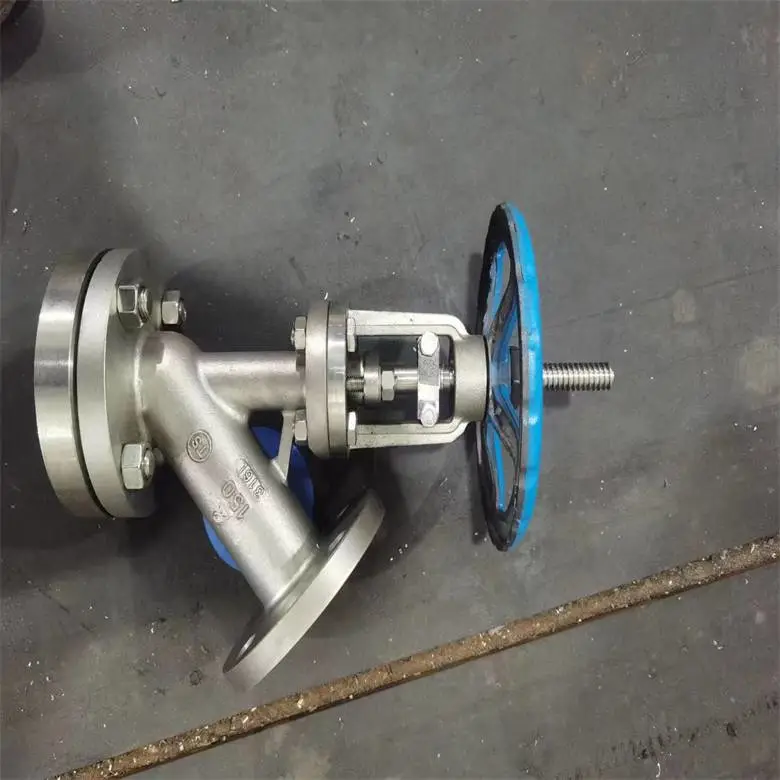

常见的平底放料阀阀体结构设计有Y型（直流式）和角式两种结构，Y型（直流式）平底放料阀阀瓣启闭轴线与阀体流道出口端轴线成一夹角，通常为45°～60°，角式平底放料阀体为90度角。按照阀瓣的启闭方式，又可分为内开式平底放料阀和外开式平底放料阀，内开式为阀瓣往上升才能出料，外开式为阀瓣下降才能出料。按照驱动方式可以分为手动、伞齿轮、电动、气动、液动等几类种类，目前，随着智能化、信息化的进一步发展，带有远程控制系统的执行机构也逐渐被企业所采用。

2  FB45Y平底放料阀的主要功能

平底放料阀主要由阀体、阀瓣、阀座、对开圆环、耐冲刷护套、密封圈、阀杆、支架、阀压盖、法兰、螺母、定位螺钉、填料、防块块及执行机构等组成，平底放料阀一般情况下安装在容器、反应釜、储罐的底部作为取样、排料、放料及无死区关断使用，同时达到消除容器底端的残留物的作用。

平底放料阀开关由手轮或伞齿轮（电动执行机构）带动阀杆螺母转动;阀杆螺母带动阀杆上下运动（阀杆通过梯形螺纹与阀杆螺母连接），上下运动时有防转、导向装置，阀杆不会出现旋转;阀瓣在支架导向筋的作用下随阀杆作上下启闭运动，阀瓣上部通过活动半圆槽与阀杆头部连接，并在阀瓣与阀体筒体间的限位作用下随阀杆作上下启闭运动，向反应釜或储罐内伸，实现阀门的开关操作。底部法兰可拆卸，焊接到反应釜或储罐底部（注意：阀门必需是关闭状态拆卸法兰）。一般情况下对于小口径平底放料阀采用旋转升降杆，大口径采用升降杆式。

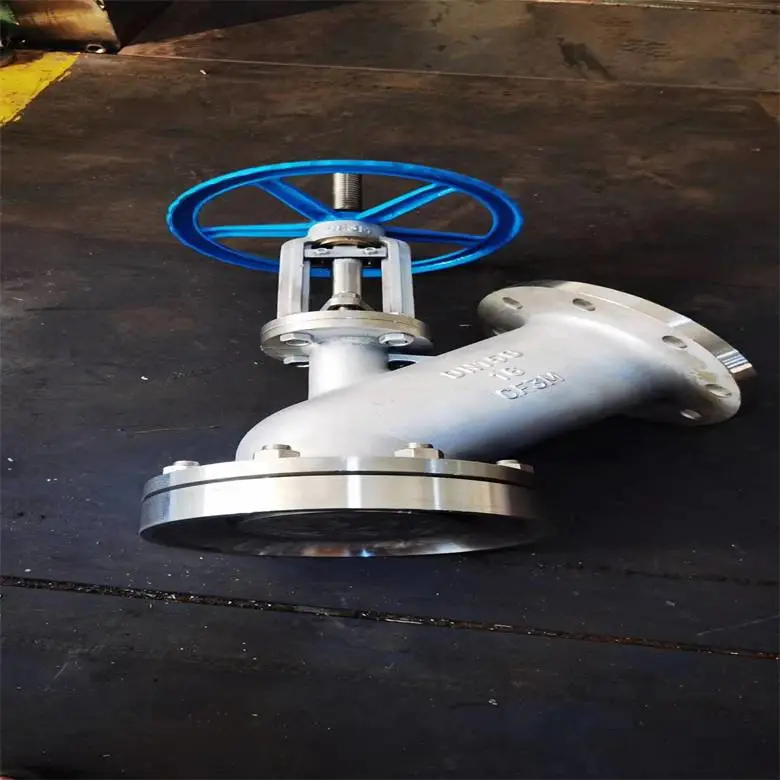

FB45Y平底放料阀结构特点：

1、有内开式及外开式二类

2、具有料槽结疤的推挤功能

3、具有耐磨、耐冲刷、防结垢、结疤的特性

4、适应槽壁对焊和折卸交换功能

5、具有手动、齿轮动、电动等几项传动装置公司的双套密封设计，更加***了密封性能可靠良好

设计制造标准：

结构长度标准：GB/T 12221-2005

连接法兰标准：GB/T 9113

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008

3  FB45Y平底放料阀的优化结构设计

3.1 耐冲刷衬套（护套）结构设计

阀体内腔在介质冲刷*集中的部位设计有耐冲刷、耐腐蚀的衬套（护套）结构设计，在开启阀门瞬间，可以保护阀体不被介质冲刷，腐蚀，并对衬套进行特殊处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能，在衬套衬套可以拆卸，并更换，这样很大程度上延长了阀门的使用寿命。

3.2 阀瓣密封副结构设计

阀瓣与阀座密封面处除采用堆焊高硬度的硬质合金材料外，可采用喷焊碳化钨（WC）硬质合金，硬度可达到HRC58-68，这样使阀瓣密封面硬度进一步提高，密封面选用新型的球面线密封组合结构，提高了密封面耐冲刷性能，***密封的可靠性，以及阀的使用寿命。

同时阀瓣密封面处采用导向切口机构，并且对下密封表面进行硬化处理。当关闭阀门时，通过阀瓣处的导向切口，能够切碎粘附在阀瓣表面上的结垢，使阀瓣上下密封面都能很好的与阀座密封面接触，起到双重密封的效果，进而提高了阀门的工作性能。

3.3 阀杆抗摩伤结构设计

阀杆采用锻造结构设计有上密封轴肩，同时***阀杆下端在阀门内部部分的受力面积大于梯形螺纹的受力面积，即***阀杆受力破坏发生在阀盖的外部。为提高阀杆表面硬度和耐磨性，该阀杆表面可根据用户需求进行辉光离子氮化处理，可使阀杆表面硬度达到HV1100以上，***提高阀杆抗擦伤能力与耐腐蚀性能。

3.4 阀杆防转、导向结构设计

对于升降式结构，阀杆设有防转、导向装置（设置在体腔外部），不与介质接触，***阀杆在开启和关闭时只做直线运动，不做回转运动;同时也避免了导向部位卡死现象。

3.5 阀杆螺母结构设计

上裝式阀杆螺母，阀门开启时，即使拆去手轮，阀瓣也不会因重力下落;大口径阀门在阀杆螺母上配有推力轴承以减小阀门开关力矩，启闭灵活、轻便，同时设计有注脂结构，可以通过油杯给轴承处注入密封脂，进一步减小了启闭力矩。

3.6 填料函结构设计

在阀杆密封处采用了柔性石墨和编织石墨材质的组合（即一层柔性石墨一层编织石墨填料）。在柔性石墨环的上下是编织柔性石墨，编织石墨能起到增加填料弹性，防止柔性石墨环被挤出的作用，可以更好地起到密封防漏的作用。低压阀门填料不少于5圈，中高压阀门填料不少于6圈。对于300磅～2500磅级，填料中间带有填料隔环。

在下填料压盖下部，设计了锥形刀口，刀口部分经过特殊处理，可在阀杆的上升过程中将阀杆上的结垢刮除，在下填料函中装有陶瓷纤维除污圈，可***阻止颗粒进入上填料，并且去除阀杆外表面的附着物，保护上填料不被破坏。

3.7 上密封结构设计

对于内开式平底放料阀结构，设计有上密封结构，当阀全开时可以保护填料，阻止介质从填料函处渗漏。紧急情况下，也可以在在线更换填料。

3.8 辅助结构设计

通过三维辅助设计及力学性能分析可以进一步优化某些结构，特别是对于一些小口径平底放料阀利用三维仿真分析，可以使得设计更为直观，例如对于小口径平底放料阀，由于其结构紧凑及流道直径的限制，对其底法兰与阀体之间的连接结构设计就提出了更高的要求，设计者在设计时，不能直观判定如果采取改进后结构阀体底法兰处能否有足够的竖直距离在放入螺栓后仍有能放入螺母的距离，该距离通过计算也由于阀体的形状不规则性，不容易计算。但是，通过三维仿真分析，我们可以直观判定改进后结构是否可行，有效避免了改进前结构的泄漏点。笔者在实际工作中就利用三维仿真软件解决了一个类似设计难点问题，一是通过仿真分析，直观测量距离，二是通过微调了底法兰与阀体连接螺栓孔的角度，成功克服了泄漏点问题。

FB45Y平底放料阀产品参数：

三、FB45Y平底放料阀产品连接尺寸：

4  FB45Y平底放料阀结论

本文对平底放料阀的功能进行了介绍，并对其结构进行了进一步的优化设计与改进，通过八个方面的结构优化改进，使得阀门操作方便，开启自由，运动灵活可靠，阀瓣装配维修简单，密封结构合理，密封圈更换方便，进一步提高了平底放料阀的整体性能，有利于提高阀门的密封，耐冲刷、耐压性能，其使用周期可延长至4-8个周期。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面、*的“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
