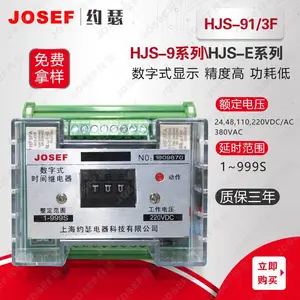

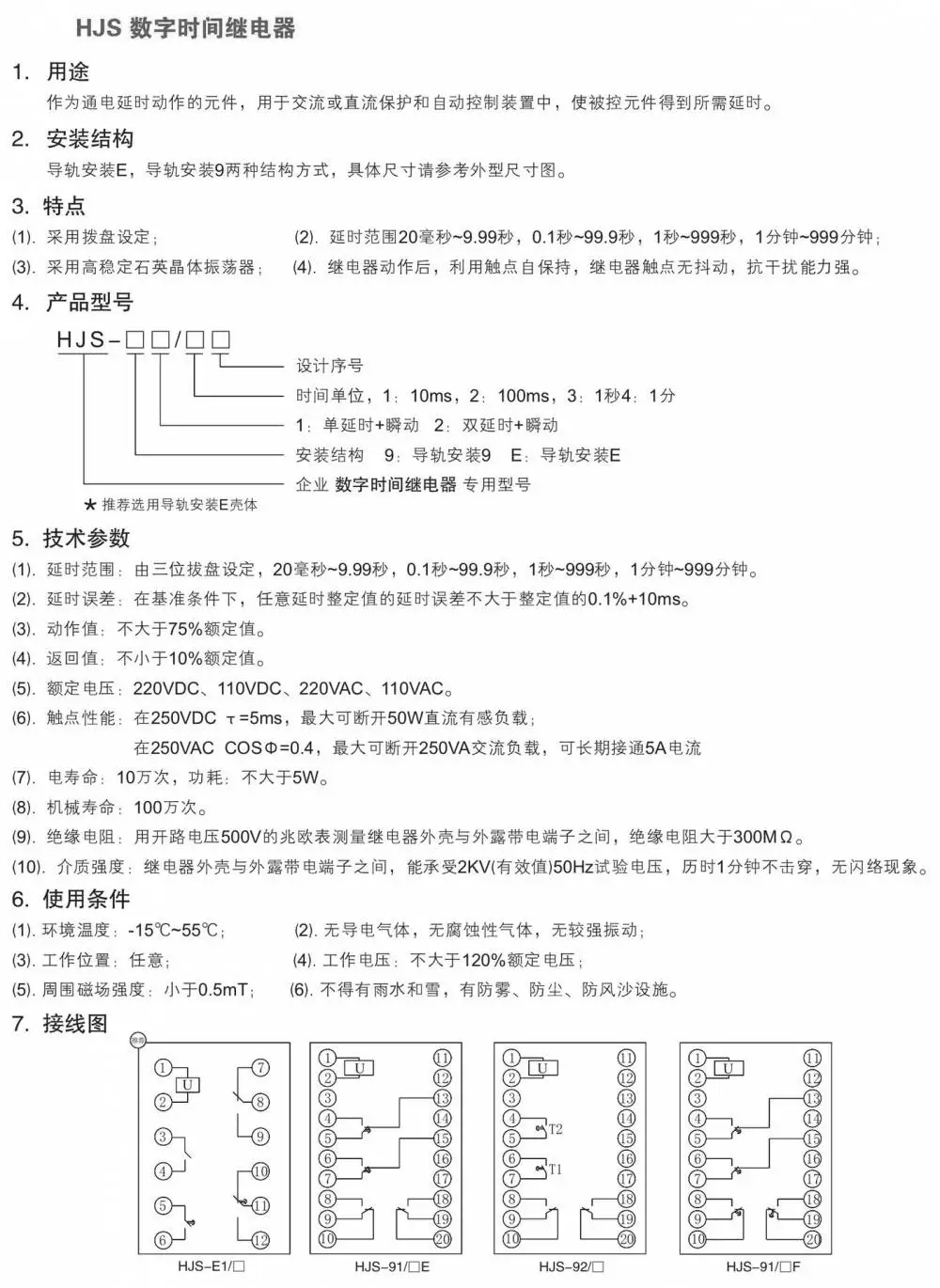

HJS-E1/1数字时间继电器

系列型号：
HJS-E1/1数字时间继电器; HJS-E1/2数字时间继电器;HJS-E1/3数字时间继电器; HJS-E1/4数字时间继电器;
HJS-91/1E数字时间继电器; HJS-91/2E数字时间继电器;HJS-91/3E数字时间继电器; HJS-91/4E数字时间继电器;
HJS-92/1数字时间继电器; HJS-92/2数字时间继电器;HJS-92/3数字时间继电器; HJS-92/4数字时间继电器;

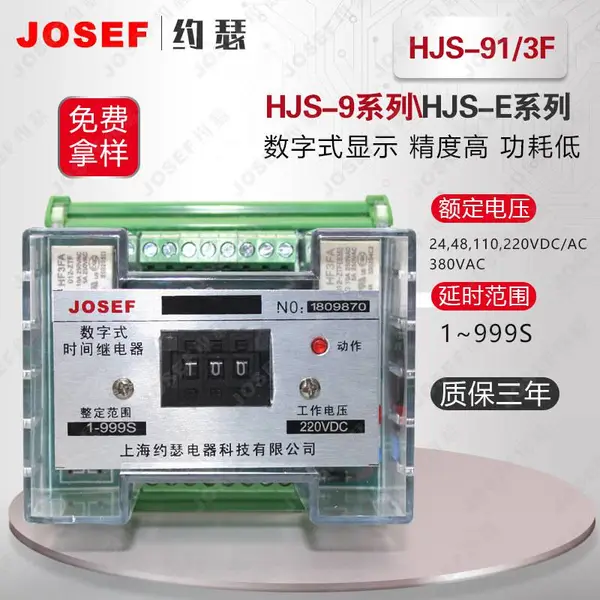

HJS-91/1F数字时间继电器; HJS-91/2F数字时间继电器;HJS-91/3F数字时间继电器; HJS-91/4F数字时间继电器;

1．用途

HJS系列数字时间继电器作为通电延时动作的元件，用于交流或直流保护和自动控制装置中，使被控元件得到所需延时。

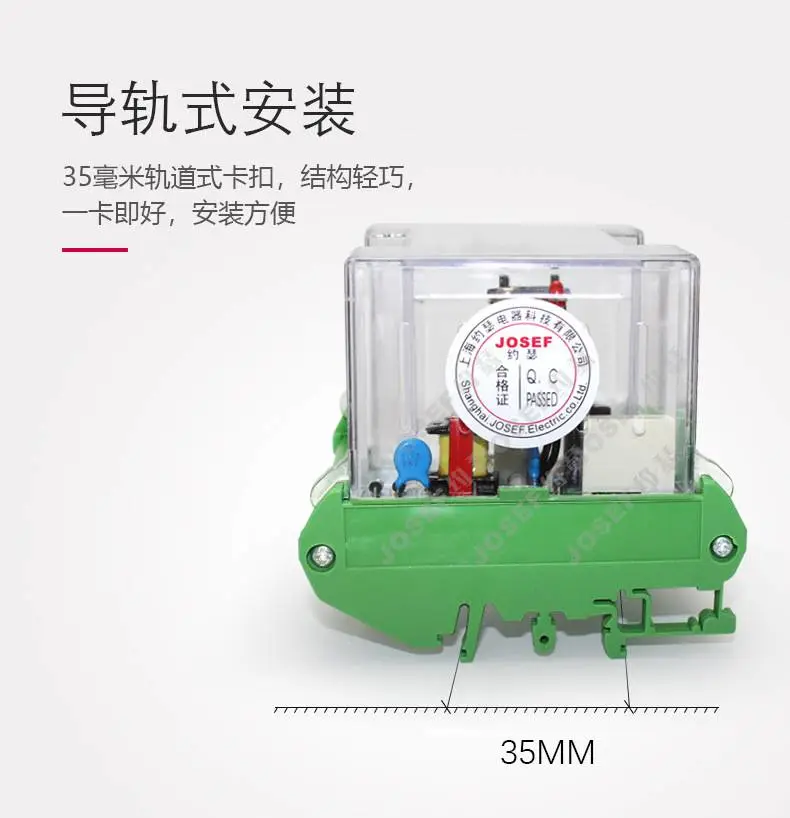

2．安装结构
导轨安装E，导轨安装9两种结构方式，具体尺寸请参考外型尺寸图。
3.  特点

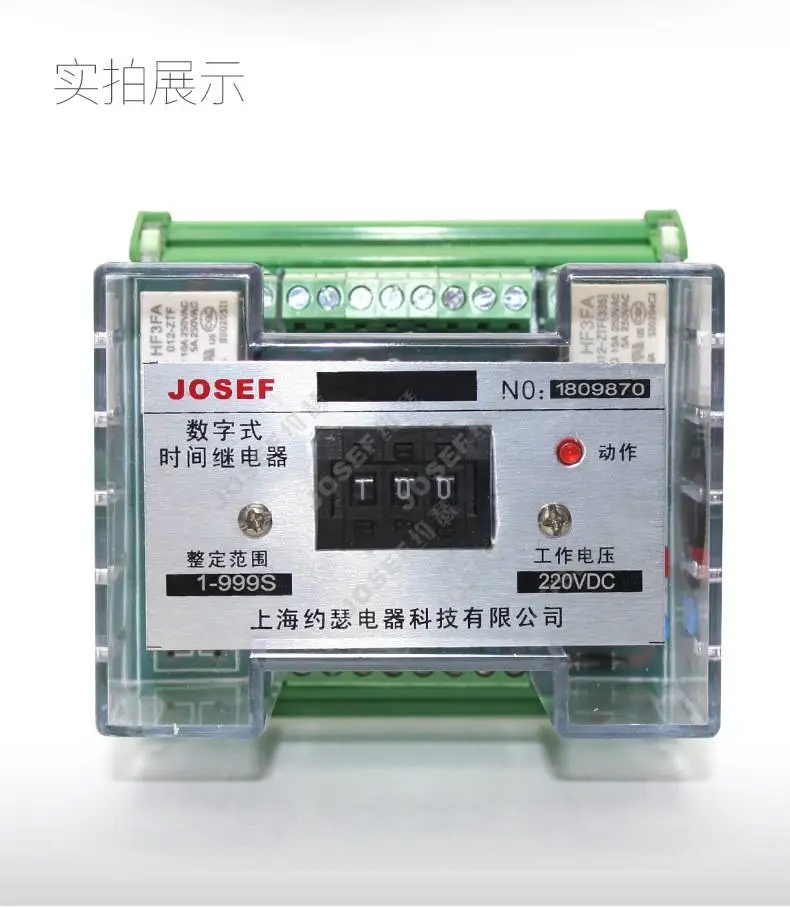

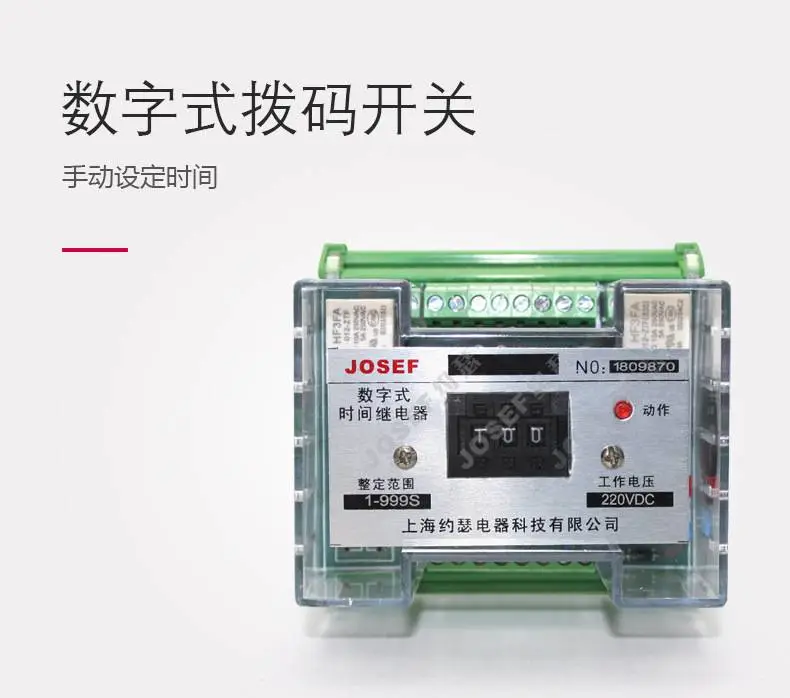

(1). 采用拨盘设定；
(2). 延时范围20毫秒~9.99秒，0.1秒~99.9秒，1秒~999秒，1分钟~999分钟；
(3). 采用高稳定石英晶体振荡器；
(4). 继电器动作后，利用触点自保持，继电器触点无抖动，抗干扰能力强。

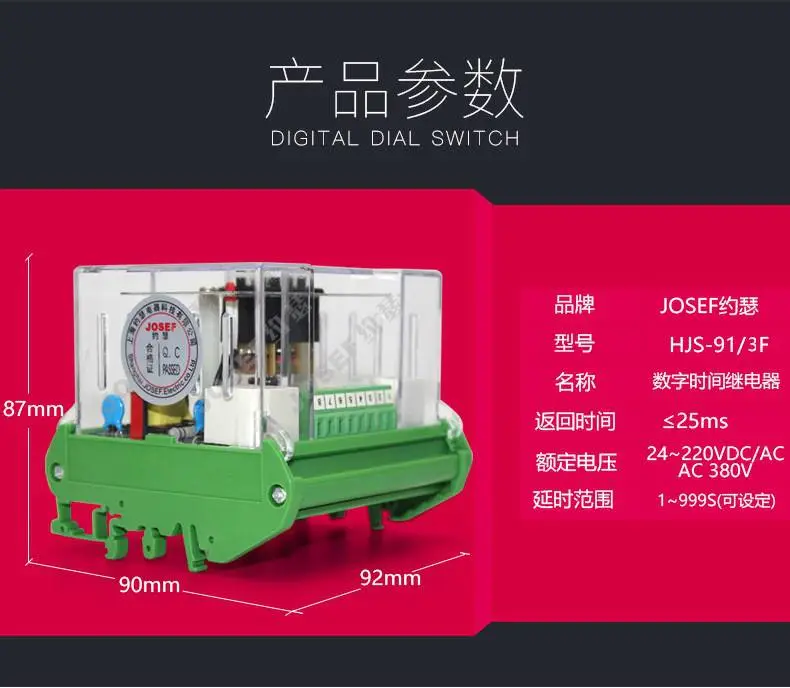

4.  技术参数
(1). 延时范围：由三位拔盘设定，20毫秒~9.99秒，0.1秒~99.9秒，1秒~999秒，1分钟
     ~999分钟。
(2). 延时误差：在基准条件下，任意延时整定值的延时误差不大于整定值的0.1%+10ms。
(3). 动作值：不大于75%额定值。
(4). 返回值：不小于10%额定值。
(5). 额定电压：220VDC、110VDC、220VAC、110VAC。
(6). 触点性能：在250VDC τ=5ms，大可断开50W直流有感负载；
      在250VAC  COSΦ=0.4，大可断开250VA交流负载，可长期接通***电流
(7). 电寿命：10万次，功耗：不大于5W。
(8). 机械寿命：100万次。
(9). 绝缘电阻：用开路电压500V的兆欧表测量继电器外壳与外露带电端子之间，绝缘电阻
      大于300MΩ。
(10). 介质强度：继电器外壳与外露带电端子之间，能承受2KV(有效值)50Hz试验电压，历
       时1分钟不击穿，无闪络现象。
5.  使用条件
(1).环境温度：-15℃~55℃；

(2). 无导电气体，无腐蚀性气体，无较强振动；
(3).工作位置：任意；

(4). 工作电压：不大于120%额定电压；
(5).周围磁场强度：小于0.5mT；

(6). 不得有雨水和雪，有防雾、防尘、防风沙设施。

订货须知

订货时请写明继电器型号、规格、数量、电源额定电压或电流、结构型式代号以及特殊要求
