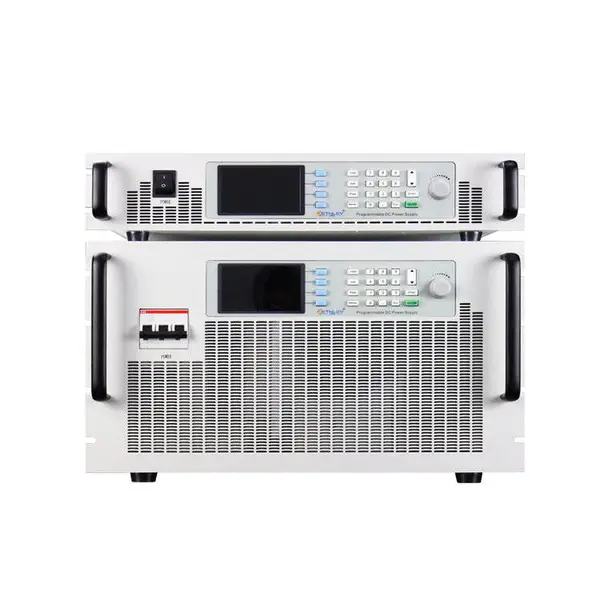

产品概述

DS1000系列直流电源是采用PWM技术的高频开关式直流电源， 模块化设计， 采用***的DSP数字控制技术，确保直流电源输出的***、 低纹波、 电压电流动态响应速度快， 且***达93%; 与传统的可控硅电源相比较， 高频开关式直流电源具有体积小， 重晕轻， 纹波小， 功率因数高、 稳定性好等优点， 特别是高电压输出稳定性尤其明显； 产品主要应用于电子电力生产、 蓄电池行业、 PCB板制造行业及通讯、 PLC供电、 机电老化试验、 研究单位、 实验室对***直流电源的需求； 用于替代进口中大功率直流电源产品。

产品特点

◇功率：600W-2000KW功率可选；

◇输出电压、电流、功率可以从零到全范围可设定；

◇恒定电压、 恒定电流、恒定功率之使用， 可自动交叉变换， 维持控制与保护兼顾特性；

◇LED显示，5位数字电压、电流显示；

◇并机功能：外置M&S主-从并机端口，单机可通过系统设置任意切换主-从机，***多支持200台同型号产品并机；

◇通讯接口： RS485、RS485、GPIB多种通讯接口可选，MODBUS-RTU标准通讯协议，标配0-5V模拟量信号接口；

◇稳压精度高、 纹波电压低；

◇具有过压、 过流、 过温、 短路保护功能；

◇输入输出隔离。

产品应用

◇LED、节能灯等灯具测试及老化

◇开关电源、电源适配器

◇光伏、逆变器测试老化

◇航空航天、******

◇电动车电机、控制器、直流马达测试及老化

◇电容器、电阻、继电器、晶体管、传感器等电子器件

◇电解、电镀、腐蚀铝箔加工等 液晶屏、触摸屏等显示器

操作面板

图一：前面板

图二：后面板

（1）把手

（2）电源开关

（3）操作显示区，详情查看图3-4

（4）输出接线柱/铜条，“V+”为输出正极, “V-”为输出负极

（5）风机出风孔

（6）同步信号,当编程控制电源输出变化时会高低电平输出

（7）通讯接口（RS232C/RS485只能选其一，需出厂前选定）

（8）并机485通讯

（9）外部模拟量电压输入0-5V

（10）外部模拟量电流输入0-5V

（11）输入接线排

产品原理

产品规格
