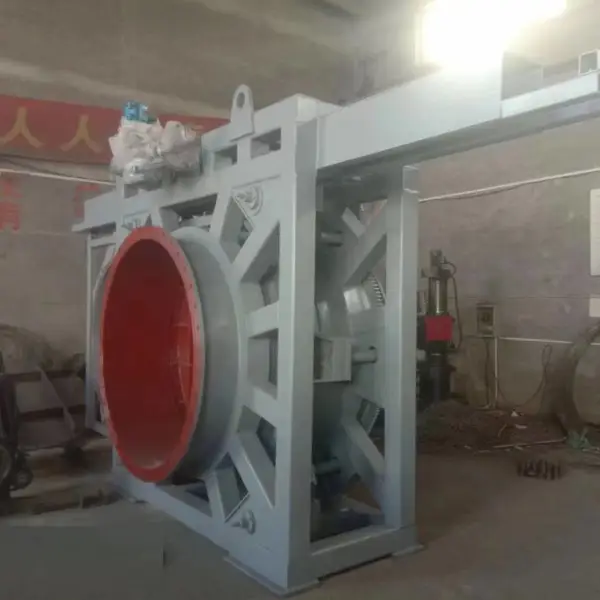

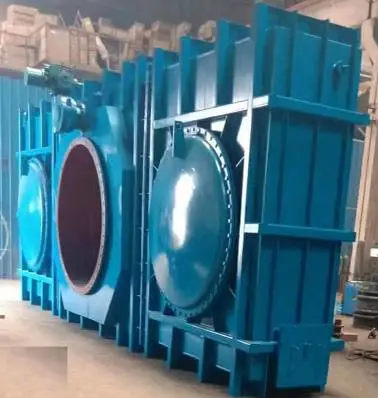

敞开式电动插板阀主要技术参数 ：

1、1公称通径：DN300-3600mm

1、2公称压力：PN0.03-0.25MPa

1、3工作介质：煤气

1、4适用温度：≤300℃

1、5泄漏率：  零

1、6驱动方式：电动(附手动，防爆型)

2、阀门主要结构形式及功能要求：

2、1主要结构形式：敞开式插板阀。阀板横移与阀门密封副松开夹紧均采用防爆电动装置驱动。顶开压紧采用电动螺旋同步机构，采用刚性轴连接，传动件均封闭不受现场粉尘影响。阀板密封圈采用特种硅橡胶密封圈，密封副为特种硅橡胶/不锈钢。

2、2停电或故障情况下，阀门可在现场采用手动完成启闭。

2、3导流筒迎气面焊接死，另一端加工有填料函并填加盘根，外口采用金属环将填料封住并焊牢。波纹管导流筒采用加厚16Mn钢板。

2、4横移机构设于阀门上方，采用不锈钢齿销传动，使用寿命长。

2、5 横移机构传动轴的轴头密封采用填料压盖形式密封可靠便于维护。

2、6电动装置配套厂家选用常州精迪或常州电站辅机总厂产品。

2、7阀门带防爆电控箱，实现机旁操作和远控操作。

2、8可按用户要求设计制造。
