额定值

型号     整定范围 整定误差 变差 返回系数

JDL-1000A

0.50～5.00A

≤±3% ≤2% ≥0.9

2.00～9.99A

0.20～9.99A

0.03～0.99A

JDL-1000B

0.5～5.0A

2.0～9.9A

0.2～9.9A

 03～.99A

辅助电源 DC/AC 48V、110V、220V。

一、 用途及特点

JDY（L)电压（电流）继电器（端子排型以下简称继电器）作为继电保护元件，主要用于继电保护线路中，作为过电压（电流）保护或低电压闭锁的动作元件。本继电器为集成电路静态型端子排继电器，因而精度高、功耗小、动作时间快、返回系数高、整定直观方便、整定范围宽、体积小、安装方便，可以替代更换电磁型电压（电流）继电器。

电流继电器的作用及工作原理如下：

一、电流继电器的作用：继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自..

二、 功耗：交流回路功耗小于0.5VA。

10）抗干扰性能：继电器的抗干扰性能应符合GB6162-85《静态继电保护装置的电气干扰试

验》的有关要求。

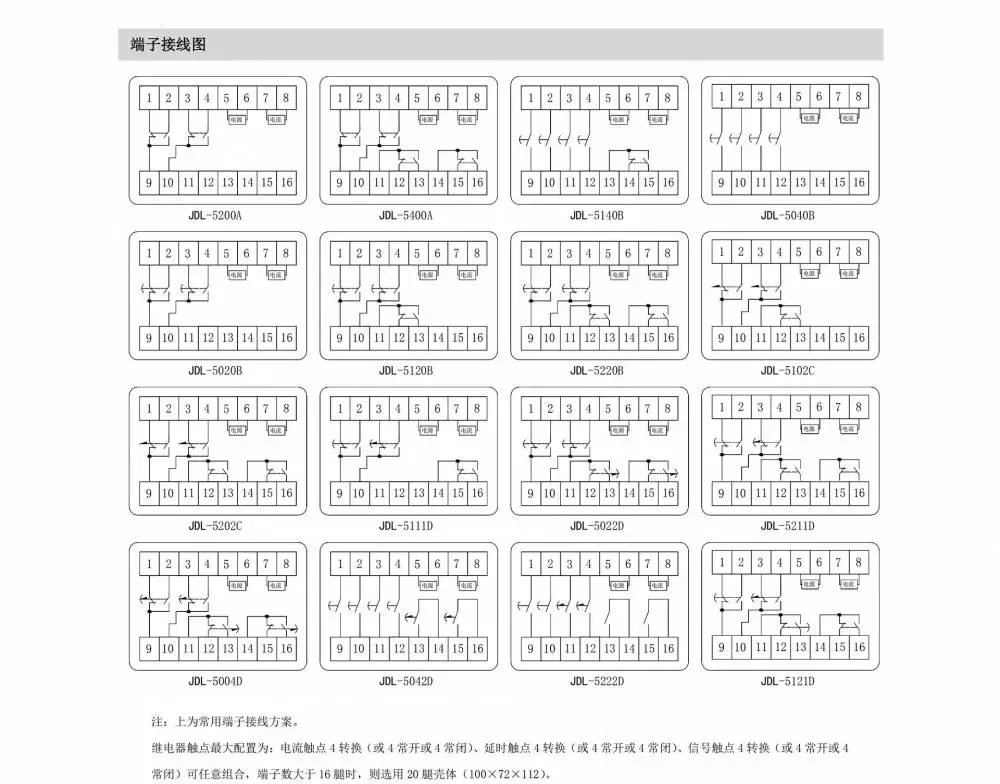

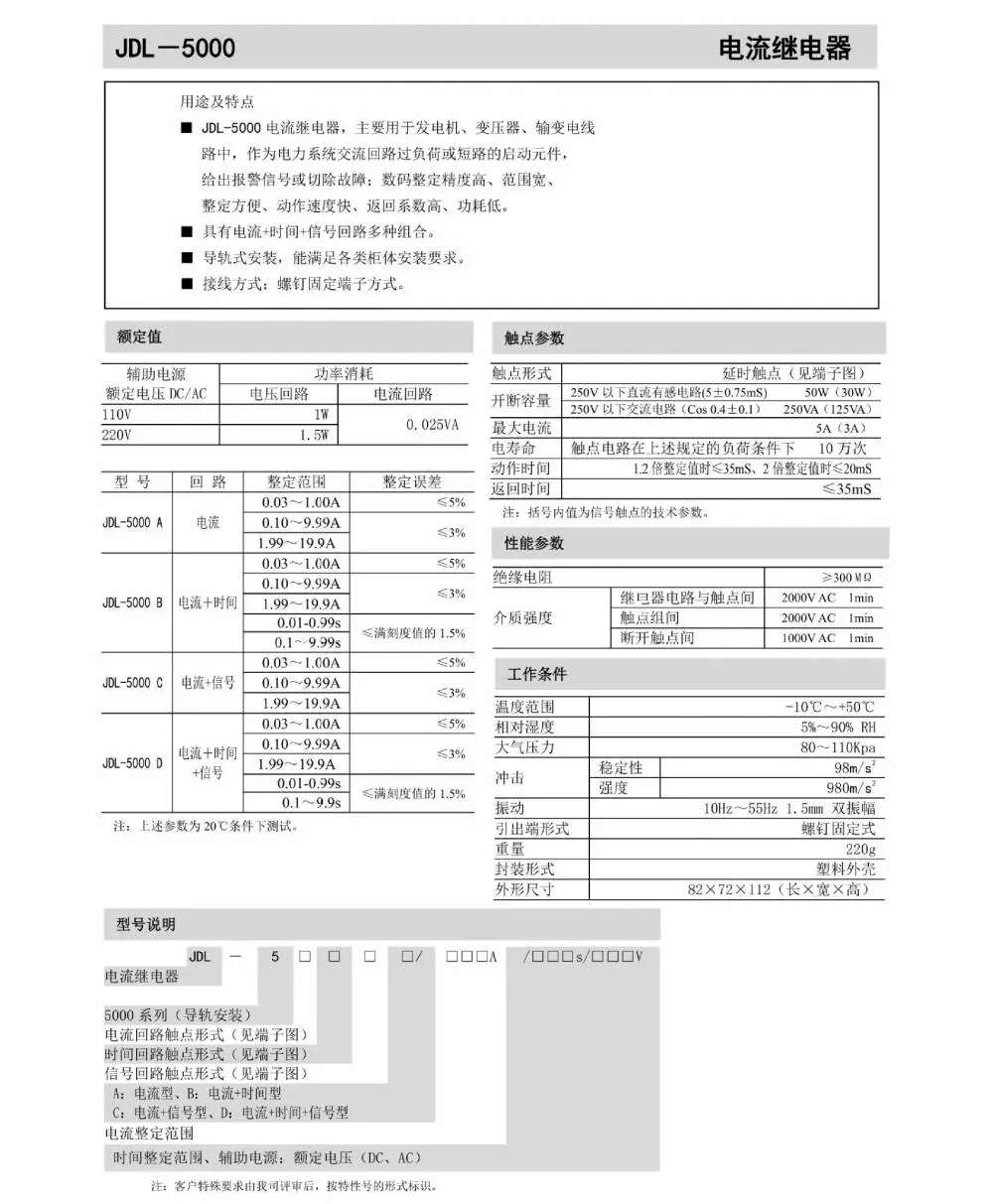

JDL-5000系列 电流继电器

系列型号：

JDL-5200A电流继电器；

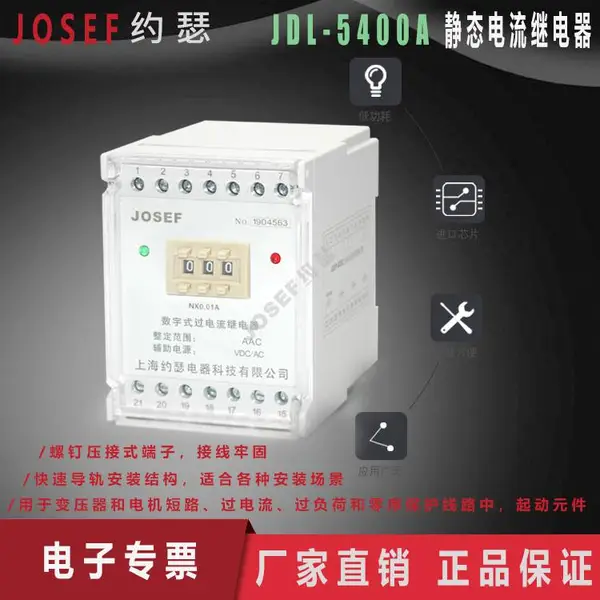

JDL-5400A电流继电器；

JDL-5140B电流继电器；

JDL-5040B电流继电器；

JDL-5020B电流继电器；

JDL-5120B电流继电器；

JDL-5220B电流继电器；

JDL-5102C电流继电器；

JDL-5202C电流继电器；

JDL-5111D电流继电器；

JDL-5022D电流继电器；

JDL-5211D电流继电器；

JDL-5004D电流继电器；

JDL-5042D电流继电器；

JDL-5222D电流继电器；

JDL-5121D电流继电器；

用于发电机、变压器及输电线路的过负荷和短路的继电保护线路中，作为起动元件。

公司产品除广泛应用在国家各网、电力系统装置中，还广泛应用于石油化工、市政环保、轻工轻纺、食品医药、轨道交通、冶金钢铁、航空航天等行业中。
