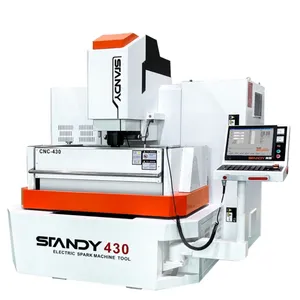

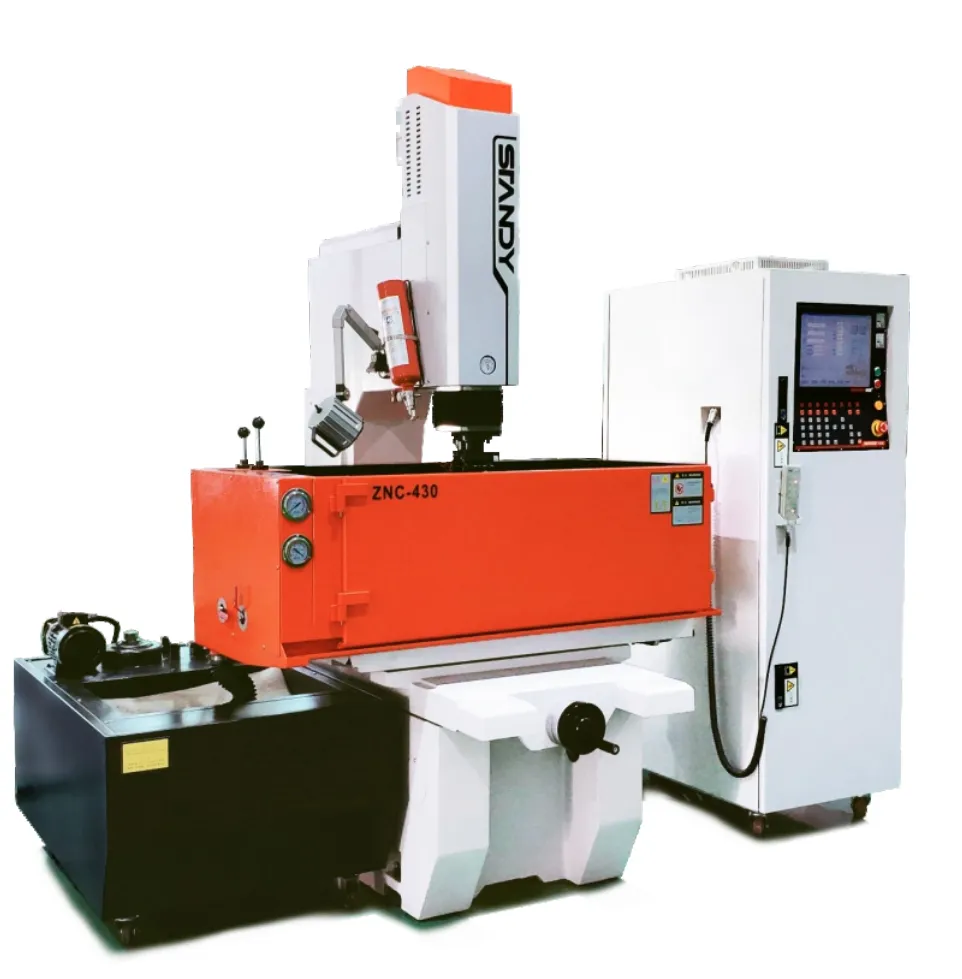

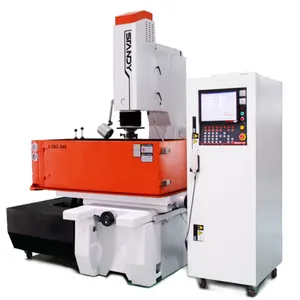

一、商鼎CNC430电火花机产品规格参数明细清单：

1、工作台尺寸（长×宽）：600*400mm

2、X、Y、Z  轴行程（单头）：400*300*300mm

3、加工液槽内部尺寸（长×宽×高）：980*630*410mm

4、工作台面到电极安装板的小/距离: 410～710mm

5、电极重量: 50kg

6、工件重量:1200kg

 7、整机规格（占地尺寸）：1980*2030*2250mm

8、机床总重量（单头）:3000kg

9、电柜重量：800kg

10、输入电源: 380V（三相50HZ）

11、加工电流: 50A

12、定位精度: ≤0.005mm检测标准 GB/T5291．1-2001

13、重复定位精度: ±0.005 mm检测标准 GB/T5291．1-2001

14、加工效率: ≥500mm3/min（石墨打钢）; ≥400mm3/min（铜打钢）

15、表面粗糙度: Ra≤0.1μm

16、小电极损耗: ≤0.1%

17、各轴分辨率: 1μm

18、小驱动单位: 1μm

19、插补方式:  三维直线插补、二维圆弧插补

20、各轴补偿:  各轴分别进行步距误差补偿、间隙补偿

21、轴控制数:  三轴三联动；四轴四联动（选配）

22、输入方式:  按键式

23、显示方式: 15″液晶屏（TFT-LCD）

24、手控盒:  按键式

机器技术性能

[机械部]

主机高刚性、非结构件的设计和进口关键器件的采用，确保整机机床几

何精度、运动精度和加工精度达到国内同类产品标准。

1、高刚性的立柱结构、的制造标准和的保持性

主体采用“滑枕”结构。铸件采用品质优良的强韧铸铁，经过二次回火及长，抑制了多年使用可能带来的铸铁变形。

2、的数控轴关键部件

数控轴的传动系统均采用进口C3级滚珠丝杠、导轨和轴承，与三菱电机直接连接，***、高刚性的特征，实现机床数控轴的控制。

3、使用的材料

工作台采用精磨大理石工作台，良好的精度是加工的有效保障。

4、使用***液位控制方式

采用液位控制器，标准配置灭火器，***用户机床的安全运行。

[数控电源装置部分]

数控电源装置的设计思路是高配置、高可靠性、高自动化操作和友好的人机交互操作。

1、关键元器件的配置

电源的主要关键零部件全部采用产品，***机床的高可靠性和安全性。

（1）采用进口***工控机主板控制；15″高分辨率的 TFT-LCD  显示屏；

（2）驱动系统采用三菱全数字式AC伺服，确保级的稳定性；

（3）数控系统采用目前国际上的大规模高集成度 IC芯片。

2、技术性能简述

（1）电源采用与欧洲联合开发的放电控制和数控控制技术；配置超精 加工电路和高速响应、稳定加工的伺服系统。

（2）电源具有圆形、方形、米形、交叉形、Z轴锁定圆形、Z轴锁定方形等摇动方式；

（3）放电控制部分消化吸收国外技术，结合自主研发技术。使用新升级的电路技术和工艺数据库软件。

3、放电加工工艺数据库软件

系统配备丰富的工艺软件数据库，多种电极和工件的组合方式，可进行多种材料的自动加工和手动加工：

特别针对一些特殊材料的加工，本机床为用户提供的选择空间：如 石墨超薄片加工，硬质合金材料加工，钛合金材料加工，电源具有很强的针对性，加工表面变质层小，表面硬度（HRC）影响小等优点。

三、标准配置及可选配件

序号名称                                 数量

1机床主机 CNC430                1 台

2数控脉冲电源型号 50A1 套

3工作液箱                   1 套

4柔性自动编程系统                1 套

5TFT-LCD 15 英寸液晶显示器1 套

6灭火器                                1 套

7大理石工作台                1 副

8X,Y,Z 轴AC伺服电机3 套

9放电加工数控系统原厂正版软件1 套

10USB 接口1 套

11镜面，石墨，硬质合金加工回路1 套

12（自动加工）单元               1 套

13加工工艺数据库               1 套

14进口过滤纸芯               1 套

15进口机床灯               1 套

16液位报警                               1 套

17火警探测回路，电源染波抑制回路，断电保护1 套

18电源进线                              1 套

19穿线管接头              1 个

20手控盒                              1 个

21冲油调节器（带 2 支可调塑料软管）1 套

22保险芯子（10A 3 只）3 只
