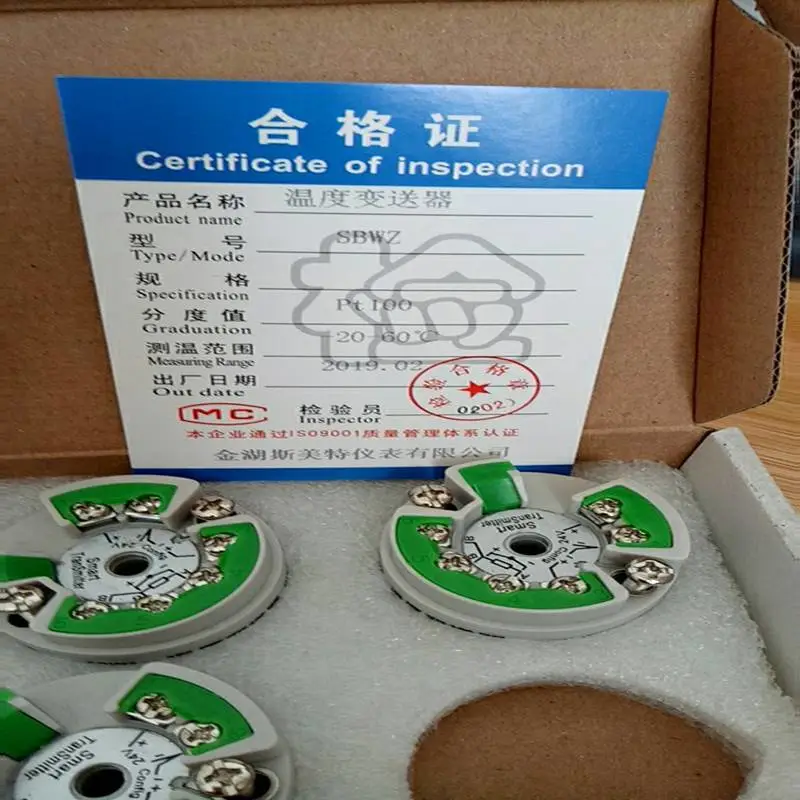

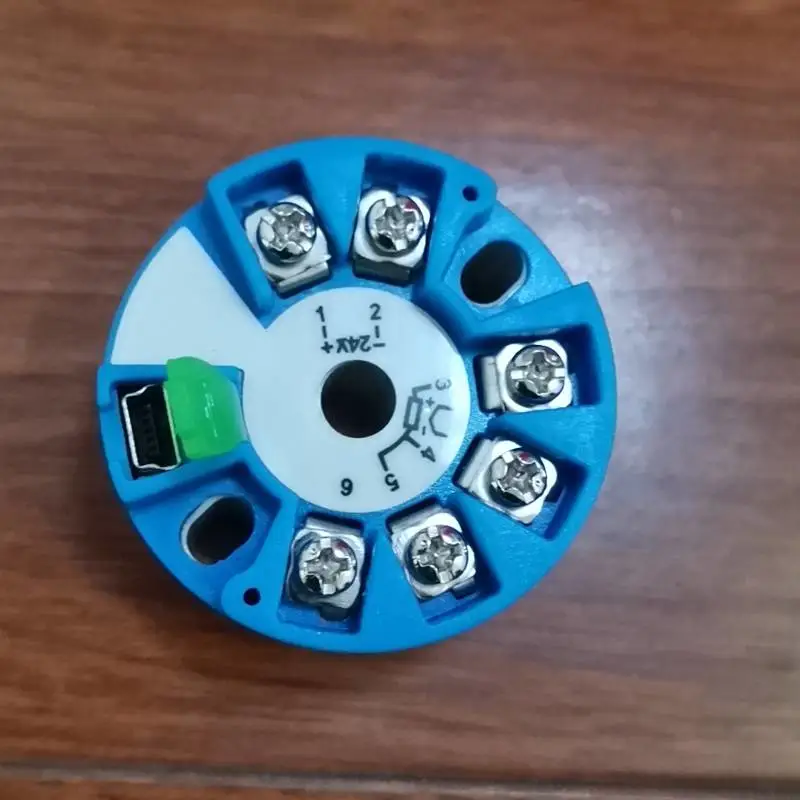

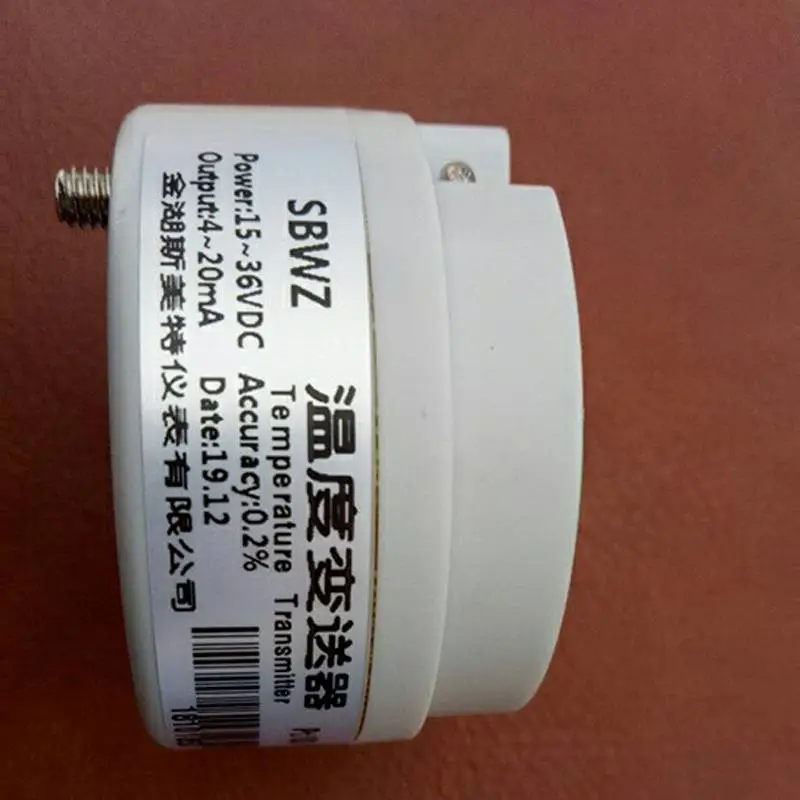

SBWZ-PT100-280mm.输出4—20mA.插入深度：280mm.PT100采用二线制传送方式（两根导线作为电源输入，信号输出的公用传输线）。将热电偶信号变换成与输入信号或与温度信号成线性的4～20mA的输出信号。变送器可以安装于热电偶的接线盒内与之形成一体化结构。它作为***测温仪表可广泛应用于冶金、石油、化工、电力、轻工、纺织、食品、***以及科研等工业部门。

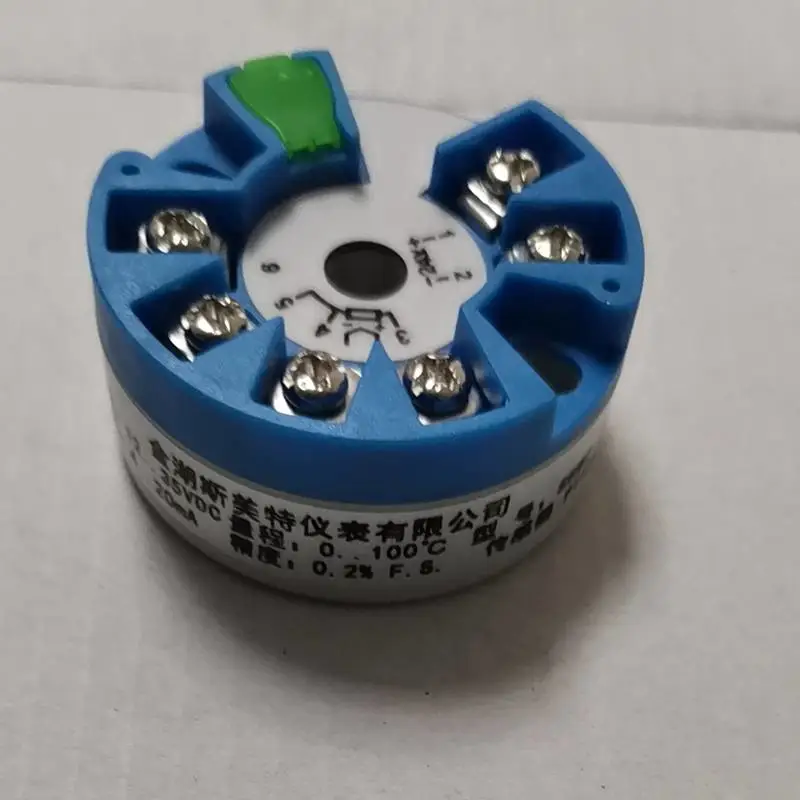

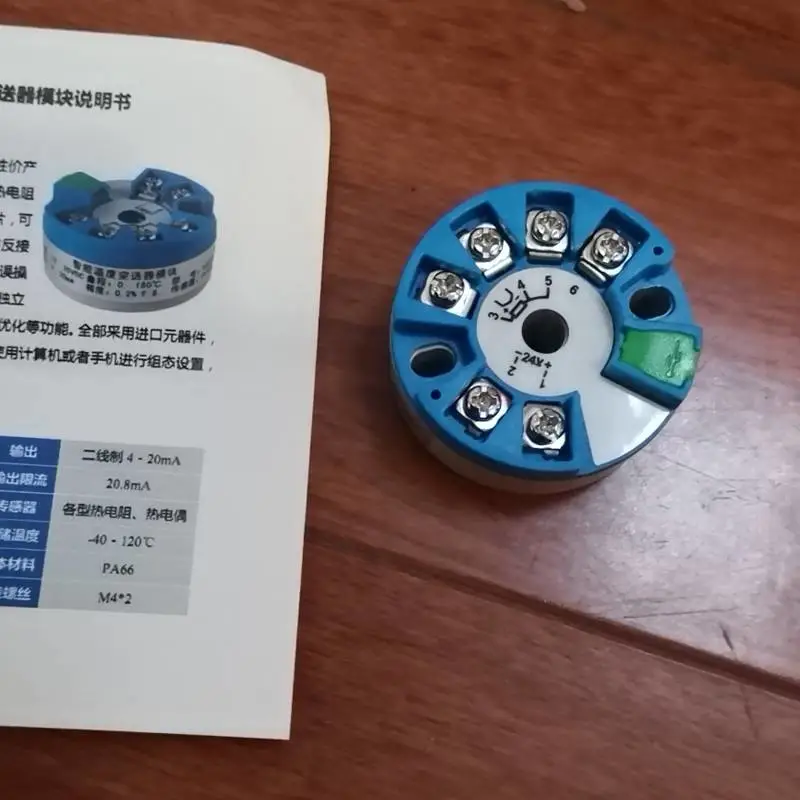

SBWZ-PT100-280mm.输出4—20mA.插入深度：280mm.PT100产品特点

1．采用硅橡胶密封结构，因此耐震，耐湿，适合在恶劣现场环境中安装使用。

2．现场安装于热电偶的接线盒内，直接输出4～20mA，这样既省去昂贵的补偿导线费用，又提高了信号长距离传送过程中的抗干扰能力。

3．变送器具有输入端开路指示功能，热电偶温度变送器具有冷端温度自动补偿功能。

4．精度高、功耗低、使用环境温度范围宽，工作稳定可靠。

5．应用面广，既可与热电偶形成一体化现场安装结构，也可作为功能模块安装在检测设备中。

6．智能型温度变送器可使用带HART协议的通讯设备、一台PC机，设置变送器的型号、分度号及被测温度的量程范围。

7．数显型温度变送器可按用户实际需要调整变送器显示屏的显示方向。

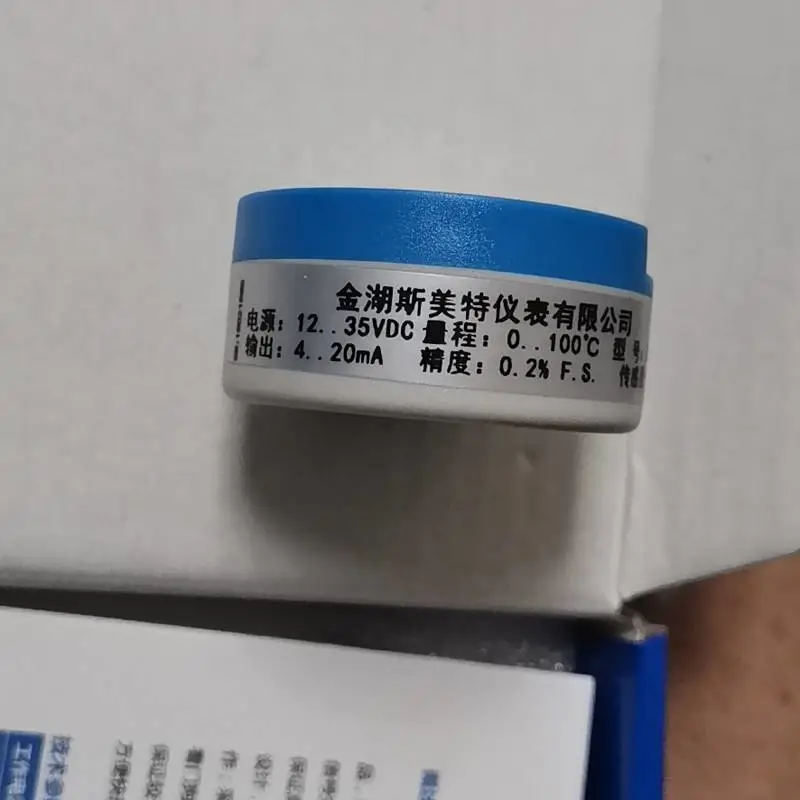

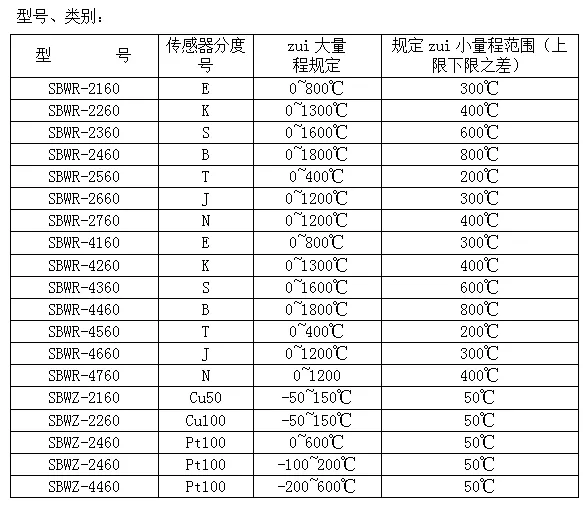

主要技术指标

输入：热电偶 K型、E型、B型、S型、T型、J型、N型

输出：在量程范围内输出4～20mA直流信号。与热电偶输入的毫伏信号成线性；或与温度信号成线性。

隔离温度变送器，输入与输出相隔离，隔离电压为0.5KV增加抗共模干扰能力，更适合计算机联网使用。

基本误差：*±0.5％FS

传送方式：二线制

显示方式：（数显型）LCD四位显示，热电偶开路时显示E……标志且输出大于20mA。

工作电源：变送器工作电源电压***12V，高35V，额定工作电压24V。

负 载：极限负载电阻按下式计算：RL(max)=50(Vmin-12)

（即24V时，负载电阻可在0～600Ω范围内选择用）额定负载250Ω。

正常工作环境：

a）环境温度－250C～800C（常规型）

     －250C～700C（数显型）

b）相对湿度5％～95％

c）机械振动f≤50Hz，振幅<0.15mm

d）周围空气中不含有对铬、镍镀层、有色金属及其它合金起腐蚀作用的介质。

环境温度影响：≤0.05/10C

注：”*”用户有特殊需要，可提供允许误差为±0.2％的协议产品。

热电偶温度变送器校验步骤

1、校验时，在输入端接入电位差计，输出信号为电动势，在输出端接上24VDC稳压电源并串接上标准电流表。

2、调零：反接信号输入线，使电位差计输出校验现场室温对应电动势，调整电位器Z，使电流表读数为4mA。

3、调满：正接信号输入线，使电位差计输出满量程对应电动势，调整电位器S，使电流表读数为20mA。（该电动势为满度电动势减去室温对应电动势后的值）

例：在检验现场室温为7℃，输入信号为K，量程为0~1000℃的温度变送器标定，通过查表得知7℃对应电动势为0.277mV，1000℃对应电动势为41.269mV，反接后，电位差计输出0.277mV，调整电位器Z，使电流表读数为4mA；正接线后电位差计输出读数为40.992mV（41.269mV~0.277mV），调整电位器S，使电流表读数为20mA。

热电阻温度变送器校验步骤

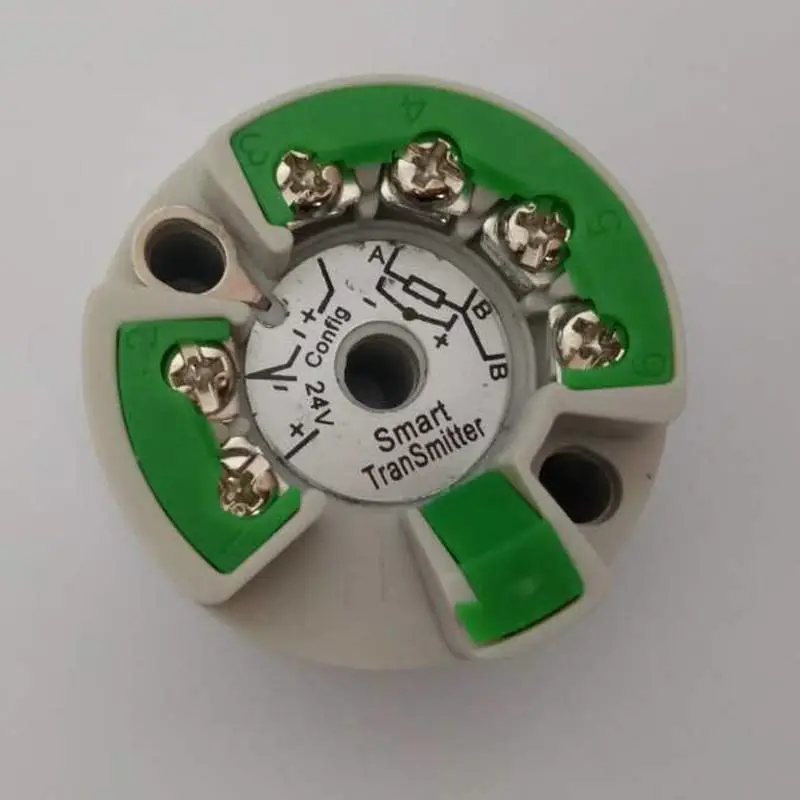

1、标定时，按以上典型接线图接线，在输入端接入标准电阻箱（如ZX-25a），在输出端接上24VDC稳压电源并串接上标准电流表。

2、改变信号源发生器（电阻箱），使之等于量程的下限值，调整电位器Z，使电流表的读数为4 mA，改变信号源，使之等于量程的上限值，调整电位器S，使电流表的读数为20 mA即可。

例：输入型号为Pt100量程为0~100℃的温度变送器。正确接线后，电阻箱输出100Ω，调整电位器Z，使电流表读数为4 mA；电阻箱输出读数为138.50Ω（即热电阻在100℃时对应的电阻值），调整电位器S，使电流表的读数为20 mA。
