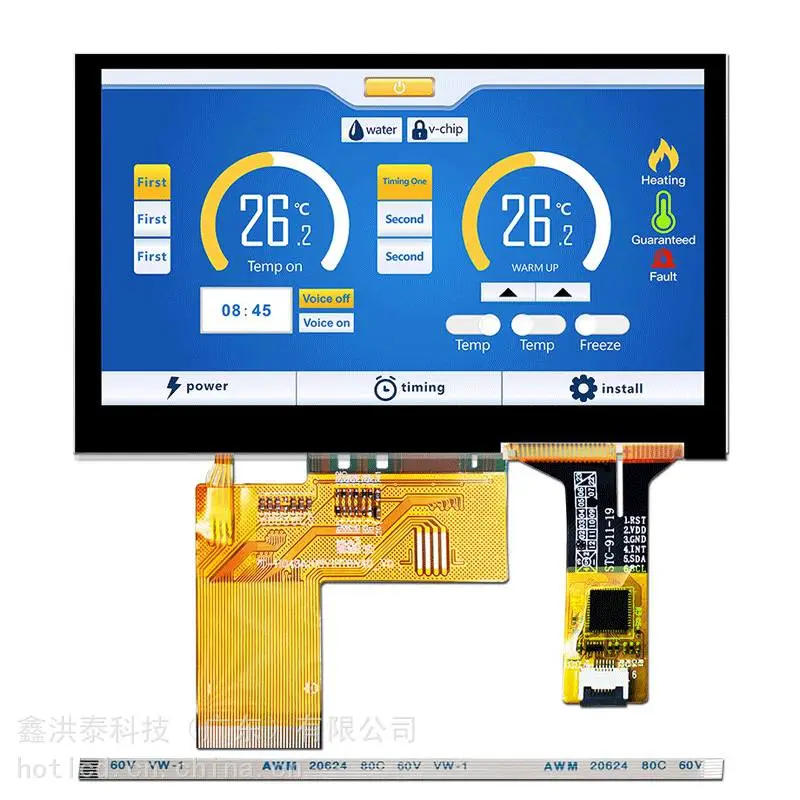

| 产品特性:TFT彩屏 | 加工定制:是 | 品牌:鑫洪泰 HOT DISPLAY HOTLCD |
| 型号:4.3寸电容触摸屏 | 种类:TFT型液晶屏(模块) | 屏幕尺寸:4.3英寸 |
| 色彩:全彩 | 亮度:500cd/m2 | 分辨率:800*480 |
| 可视角度:IPS全视角° |

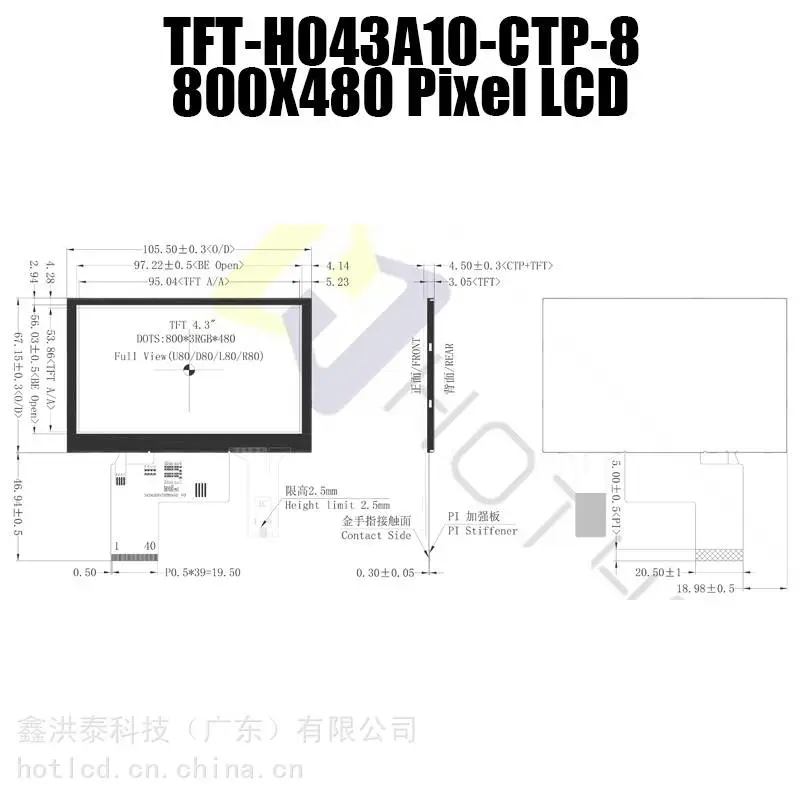

General Feature:
| Item | Standard Value | Unit |
| Display Size | 4.3 | Inch |
| Number of Pixels | 800(H)*3(RGB)* 480(V) | dots |
| Active Area | 95.04(H)* 53.86(V) | mm |
| Outline Dimension | 105.50(H) * 67.15(V) * 4.30(D) | mm |
| Viewing Direction | FULL O&锛39;clock | - |
| TFT Interface | 24-bit TTL | - |
| TFT Driver IC | ST7262 | - |
| TFT Driver Condition | VCI=3.3V(Typ) | V |
| Backlight | White LED/10 PCS/5 PCS serial 2 ways parallel | - |
| Touch Panel | Without TP With RTP With CTP | - |
| CTP Driver IC | GT911 | - |
| CTP Driver Condition | VDD=3.3V(Typ) | V |
| Operation Temperature | -30 锝 80 | 鈩 |
| Storage Temperature | -40 锝 85 | 鈩 |
TFT Pin Description
| Pin NO. | Symbol | Description |
| 1 | LEDK | LED Cathode |
| 2 | LEDA | LED Anode |
| 3 | GND | Ground |
| 4 | VCI | Digital Power |
| 5锝12 | DR0锝7 | Red data bus.If not used, please fix this pin at GND. |
| 13锝20 | DG0锝7 | Green data bus.DG[7:0] are used in 8-bit RGB interface. |
| 21锝28 | DB0锝7 | Blue data bus.If not used, please fix this pin at GND. |
| 29 | GND | Ground |
| 30 | PCLK | Pixel clock input pin, default is negative polarity. |
31 |
DISP | Display mode sets DISP=GND:Standby mode; DISP=VCI:Normal display mode |
| 32 | HSD | Horizontal sync signal, default is negative polarity. |
| 33 | VSD | Vertical sync signal, default is negative polarity. |
| 34 | DEN | Data input enable. Display access is enabled when DE is 鈥淗鈥. |
| 35 | NC | Not Connect |
| 36 | GND | Ground |
| 37 | RTP_XR | RTP function pin.If not used, let this pin open. |
| 38 | RTP_YD | RTP function pin.If not used, let this pin open. |
| 39 | RTP_XL | RTP function pin.If not used, let this pin open. |
| 40 | RTP_YU | RTP function pin.If not used, let this pin open. |
CTP Pin Description
| Pin NO. | Symbol | Description |
| 1 | RTN | System reset |
| 2 | VDD | Power supply |
| 3 | GND | Ground |
| 4 | INT | Interrupt signal |
| 5 | SDA | IIC data signal |
| 6 | SCL | IIC clock signal |
