.

GH1140（GH140）高温合金

.牌号：GH1140（GH140、GR-2）

标准：GB/T 14992

特性：具有中等的热强性、高的塑性、良好的抗冷热疲劳性能、组织稳定性和焊接工艺性能。

用途：适宜于制造航空发动机和燃气轮机的燃烧室板材结构件和其他高温部件。

供货形式：板材、棒材、管材、丝材、带材、锻件等

GH1140（GH140）固溶强化型变形高温合金

相近牌号：XH75MБTЮ，ЭИ602(俄罗斯)

技术标准：GB/T14992，GB/T15062，GJB1952A，GJB2297A，GJB2612，GJB3020A，GJB5301，GJB3165.A，GJB3167，GJB3317A，GJB3318A，HB/Z140

产品概述：

GH1140是Fe-Ni-Cr基固溶强化型变形高温合金，以加入铬、钨和钼等元素进行固溶强化，使用温度在850℃以下。合金具有中等的热强性、高的塑性、良好的抗冷热疲劳性能、组织稳定性和焊接工艺性能。适宜于制造航空发动机和燃气轮机的燃烧室板材结构件和其他高温部件。上海凯珉主要产品有板、棒、管、丝、带材及锻件等。

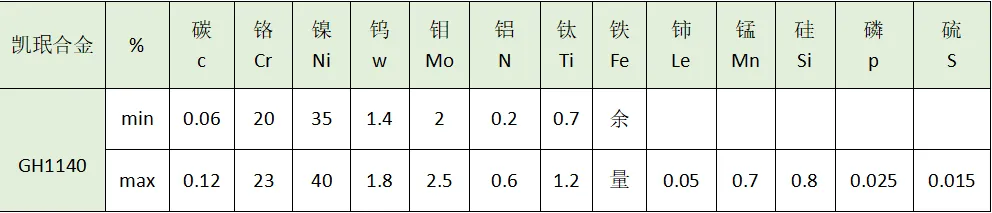

化学成分(wt%)：

物理性能：

力学性能：(在常温下合金的机械性能的***小值)

.

产品特点：

GH1140合金具有中等的热强性、高的塑性、良好的抗冷热疲劳性能、组织稳定性和焊接工艺性能。合金在550~800℃温度范围内长期使用后稍有硬化现象，使室温塑性下降；在700℃以上长期工作时产生沿晶界氧化，可采用65、66-4、W-2和W69-1珐琅涂层、或固体渗Al和真空喷镀Al涂层进行有效保护。合金的综合性能高于GH3030合金，而与GH3039合金相当，可作为这二个合金的代用料。

产品用途：

GH1140合金已用于制造多种航空发动机和燃气轮机的燃烧室火焰筒、加力扩.散器、整流支板、稳定器、输油圈、加力可调喷口壳体、管接头、衬套以及飞机机尾罩蒙皮等零部件，已投入批产使用。

工艺性能与要求：

1.焊接性能

(1)合金可以用手工氩弧焊、自动钨极氩弧焊、钨极脉冲氩弧焊和点焊、缝焊、钎焊等方法进行连接。当采用适当的钎料时可以进行真空钎焊、氩气保护钎焊和火焰钎焊。冷成形的板材氩弧焊前要经过固溶处理。接触焊接前采用酸洗或碱suan洗清理表面，可减轻或消除结合线伸入。合金可与1Cr18Ni9Ti、GH2132、GH3030、GH3039和GH3044等合金组合进行氩弧焊、点焊和缝焊。

(2)钨极氩弧焊时，推.荐使用与基体同牌号的填充材料，允许采用GH3030和GH3044合金作为填充材料。

2.零件热处理工艺

(1)火焰筒零件，固溶温度为1080℃±10℃；加力燃烧室零件，固溶温度为1150℃±10℃。中间热处理温度为1050℃±10℃，消除焊接应力的固溶温度为940℃或更高些。热处理后可根据零件形状进行空冷或水冷。板材零件在固溶处理时的保温时间可根据厚度选择5min~20min。

(2)热处理后零件表面的氧化皮，采用吹砂或酸洗方法消除。酸洗法采用氢.氟suan-硝suan-硫suan水溶液的单一酸洗工艺，也可采用氢yang化.钠-硝suan钠和硫suan-氯化钠水溶液的复合碱suan洗工艺；燃烧室部件可在磷suan硫.suan

水溶液中进行电抛光，改善零件表面光洁度和使用性能。

3.表面处理工艺

(1)燃烧室部件可喷涂W-2、W69-1、65或66-4珐琅涂层进行有效保护，这些涂层的熔烧温度分别为1180℃、1000℃和1080℃。

(2)合金也可采用渗Al方法进行防护，固体渗Al工艺为950℃×1h、或采用真空喷镀Al+(850~950)℃×30min氩气保护扩散处理。

4.切削加工与磨削性能

无特殊要求。

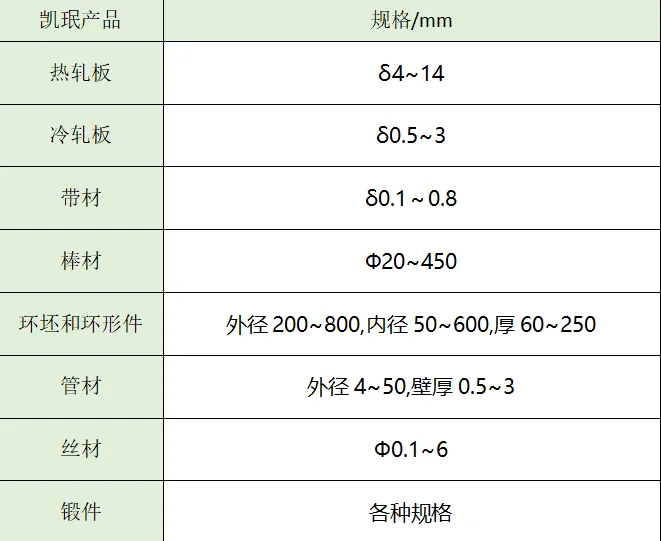

产品规格：

更多形态规格，可协商供应，支持非标定制。
