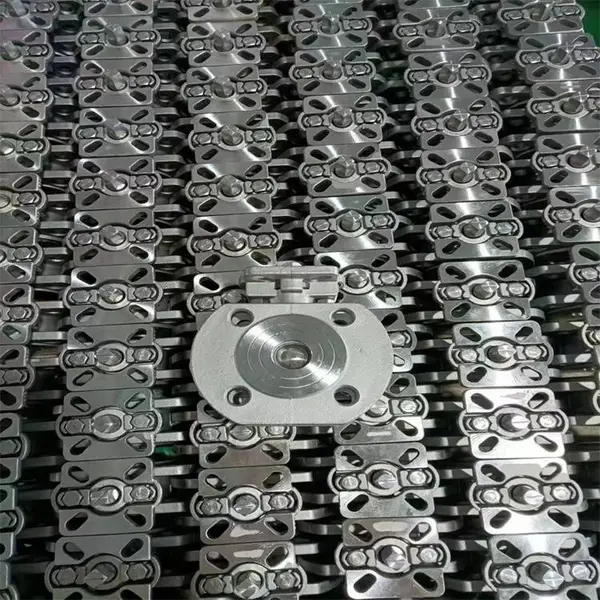

| 产品特性：Q71F-16C | 品牌：GHBF | 型号：Q71F-16C DN150 |
| 材质：碳钢 | 连接形式：法兰 | 结构形式：固定球球阀 |
| 3C阀门类别：工业 | 公称通径：15-250mm | 适用介质：水 |
| 压力环境：常压 | 工作温度：常温 | 标准：国标 |
| 流动方向：单向 | 驱动方式：手动 | 零部件及配件：阀体 |
| 用途：调节 | 类型(通道位置)：二通式 | 作用对象：水 |
| 规格：15-350 |
BQ71F手动对夹式保温球阀 产品概述
手动对夹式保温球阀具有良好的保温或保冷性能，且保温球阀的通径和管径一至,介质呈直线流动，阻力小，适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。保温管线与夹套接管焊接，允许蒸汽或冷水的压力为1MPa。主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
BQ71F手动对夹式保温球阀 产品特点
1流体阻力小。
2可以实现快速开关阀门。
3阀门密封性能好，能实现双向密封，零泄漏。
4阀杆密封可靠，采用双碟形弹簧自动压紧填料设计，密封寿命长。
5下装式阀杆和阀杆头部凸阶防止阀杆受压力喷出，确保安全。
6结构长度较短，外形小巧，重量轻，节约安装空间，维护方便。
7保温夹套结构，***阀门在常温环境下正常工作，输送易凝固，结晶介质。
技术参数
型号 | 公称压力Mpa | 试验压力Mpa | 工作温度℃ | 适用介质 | |
壳体 | 密封 | ||||
BQ71F-16 | 1.6 | 2.4 | 1.76 | 聚四氟乙烯（PTFE）≤150℃。/对位聚苯PPL≤300℃ | 水，蒸汽，油品 |
BQ71F-25 | 2.5 | 3.75 | 2.75 | ||
BQ71F-150LB | 150LB | 3.1 | 2.2 | ||
BQ71F-10K | 10K | 2.4 | 1.5 | ||
球阀设计标准 | GB/T12237-2007，GB/15185-1994，JB/T7745-1995，***7121-1986，API608-2002， BS1212-197，GB/T21385-2008，GB/T 26146-2010，BS5351-1986 | ||||
球阀法兰标准 | GB/T9113-2010，JB/T79-1994，HG20592-2009， ANSI B16.5-2003，ASME B16.5-2009 | ||||
球阀检验标准 | GB/T13927-2008，JB/T9092-1999，API598-2009 |
零件材料
零件名称 | 零件材料 | ||
阀体 | WCB | CF8（304） | CF8M（316） |
阀座 | PTFE,PPL | PTFE,PPL | PTFE,PPL |
球体 | WCB | CF8（304） | CF8M（316） |
密封垫 | PTFE，石墨缠绕垫 | PTFE，石墨缠绕垫 | PTFE，石墨缠绕垫 |
阀杆 | 2Cr13 | 304 | 316 |
填料 | PTFE，柔性石墨 | PTFE，柔性石墨 | PTFE，柔性石墨 |
填料压盖 | WCB | CF8（304） | CF8M（316） |
保温套 | 铸钢 | 不锈钢 | 不锈钢 |
手柄 | 不锈钢 | 不锈钢 | 不锈钢 |
外形尺寸
公称通径 | L | H | W |
DN15 | 32 | 62 | 110 |
DN20 | 38.5 | 70 | 125 |
DN25 | 45 | 79 | 135 |
DN32 | 55 | 86 | 150 |
DN40 | 62 | 92 | 150 |
DN50 | 72 | 102 | 180 |
DN65 | 95 | 158 | 250 |
DN80 | 120 | 172 | 300 |
DN100 | 145 | 187 | 350 |
DN125 | 200 | 200 | 650 |
DN150 | 225 | 240 | 840 |
DN200 | 275 | 278 | 1000 |
-
