金相研磨机

产品技术说明书

产品介绍

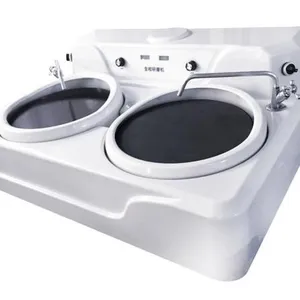

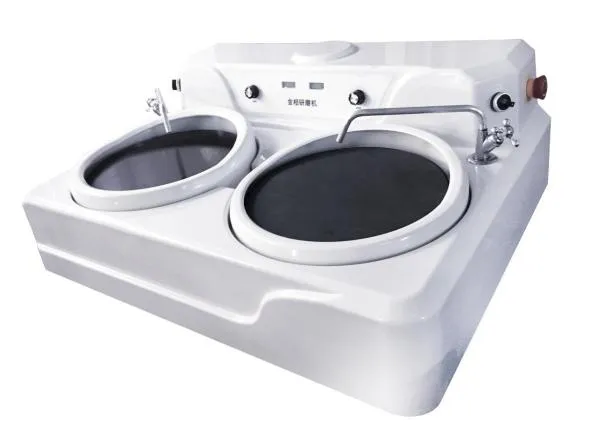

金相研磨机

产品概述

金相研磨机为双盘台式机，具备单盘独立控制及盘的旋转方向可任意选择和磨抛盘可快速更换的功能。本机采用了***的微处理器控制系统，可单独设置两磨抛盘的转速，可供两人同时使用并分别进行磨、抛工序的操作,从而使本机展现了更加广泛的应用性。本机具有转动平稳、***、结构紧凑和噪音低等特点，且带有水冷却装置，可以在研磨时对试样进行冷却，以防止因试样过热而破坏金相组织；在外观上更加美观大方，并提高了防腐、防锈性能且易清洁。本机适用于对金相试样进行粗磨、精磨、粗抛光至精抛光的制样，是企业、科研单位以及大专院校实验室的理想制样设备。

产品应用

公司产品已经广泛应用于PCB集成电路、能源汽车、电子电器、数控机械相关行业及大专院校、科研医疗，为其实验室建立、规划，产品研发、检验提供了软硬件支持。

详细参数

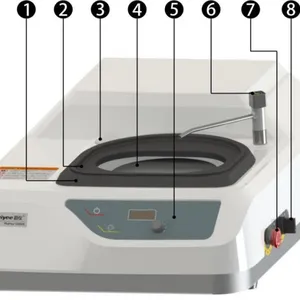

基本配置

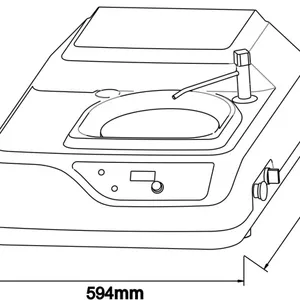

外形尺寸

操作使用

1、粗磨

取好样后，为了获得一个平整的表面，同时去掉取样时有组织变化的部分，在不影响观察的前提下，可将棱角磨平，并将观察面磨平，一定要将切割时的变形层磨掉。一般的钢铁材料常在砂轮机上磨制，压力不要过大，同时用水冷却，操作时要当心，防止手指等损伤。而较软的材料可用挫刀磨平。砂轮的选择，磨料粒度为40、46、54、60等号，数值越大越细，材料为白刚玉，棕刚玉、绿碳化硅、黑碳化硅等，代号分别为GB、GZ、GC、TH、或WA、A、TL、C，尺寸一般为外径×厚度×孔径=250×25×32，表面平整后，将样品及手用水冲洗干净。

2、细磨

以消除粗磨存在的磨痕，获得更为平整光滑的磨面，是在一套粒度不同的金相砂纸上由粗到细依次进行磨制，砂纸号数一般为120、280、01、03、05、或120、280、02、04、06号，粒度由粗到细，对于一般的材料（如碳钢样品）磨制方式为：

（1）手工磨制，

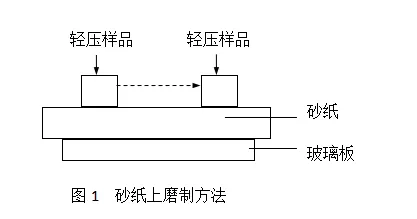

将砂纸铺在玻璃板上，一手按住砂纸，一手拿样品在砂纸上单向推磨，用力要均匀，使整个磨面都磨到，更换砂纸时，要把手、样品、玻璃板等清理干净，并与上道磨痕方向垂直磨制，磨到前道磨痕完全消失时才能更换砂纸，见图1所示。也可用水砂纸进行手工湿磨，即在序号为240、300、600、1000的水砂纸上边冲水边磨制。

（2）机械磨

在预磨机上铺上水砂纸进行磨制与手工湿磨方法相同。

3、抛光

目的是消除细磨留下的磨痕，获得光亮无痕的镜面。方法有机械抛光、电解抛光、化学抛光和复合抛光等，最常用的是机械抛光。

（1）机械抛光

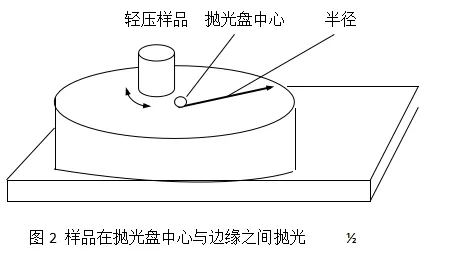

是在专用的抛光机上进行抛光，靠极细的抛光粉和磨面间产生的相对磨削和滚压作用来消除磨痕的，分为粗抛光和细抛光两种。如图2所示。

1）粗抛光

粗抛光一般是在抛光盘上铺以细帆布，抛光液通常为Cr2O3、Al2O3等粒度为1-5μ的粉末制成水的悬浮液，一般一升水加入5-10克，手握样品在专用的抛光机上进行。边抛光边加抛光液，一般的钢铁材料粗抛光可获得光亮的表面。

2）细抛光

是在抛光盘上铺以丝绒，丝绸等，用更细的Al2O3、Fe2O3粉制成水的悬浮液，与粗抛光的方法相同。
