FTM30-A4AA1射频导纳料位计应用于粉尘或颗粒及液位的测量

一、简介：

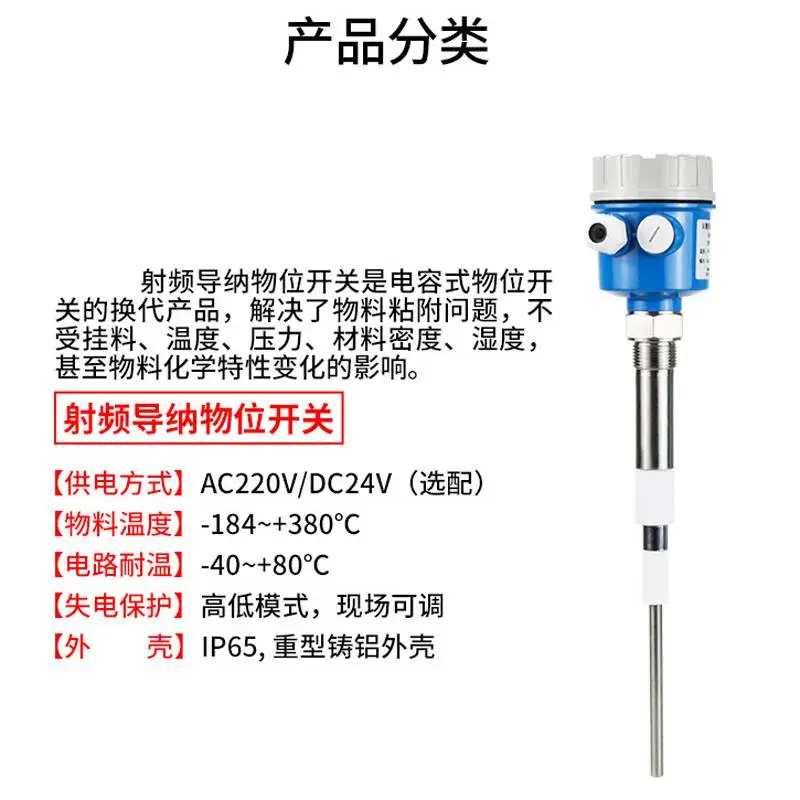

射频导纳物位计为通用型物位计用于连续物位的测量，产品应用于工矿现场，适用于大多数应用场合，仪表由一个电路单元一套防爆外壳和杆式或缆式传感元件组成，传感器有多种型号可选，仪表可选整体或分体安装。

二、产品特点

1、技术：是从静电容物位技术发展起来的升级产品；

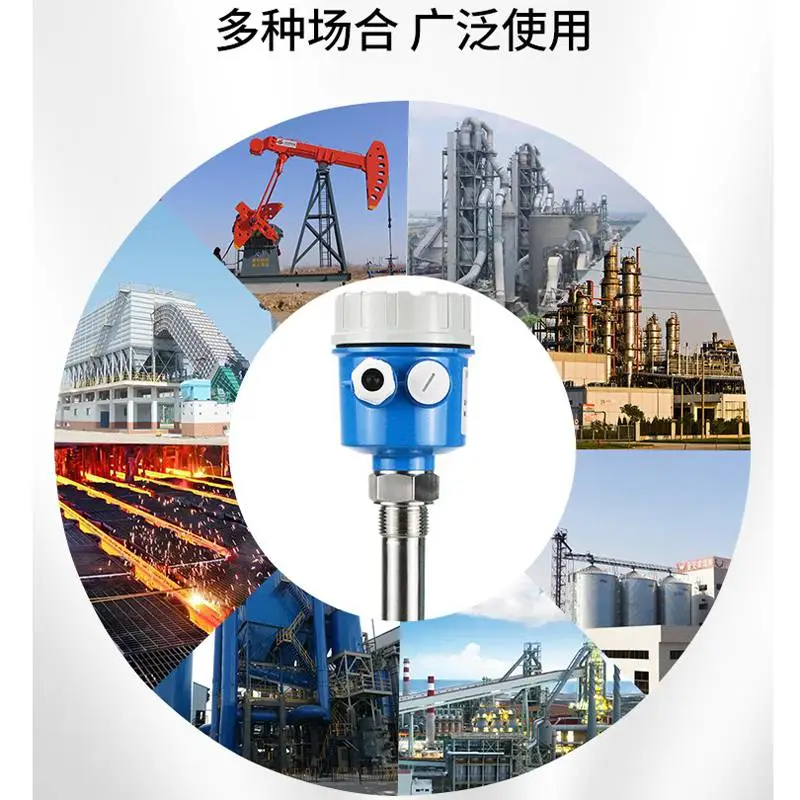

 2、适用性广：应用于飞灰、颗粒、粉体、液体、浆体、粘稠、导电、不导电的物料均可；

3、防挂料：**的电路设计和结构，使测量电路对探头上堆积的物料忽略不计并自动校正；

4、测量多样化：对物料的电阻性、电容性、电感性成分进行综合测量，所以测量值

 5、分离式探头：探头与控制器部分可分离，安装拆除方便，且不影响现场工作；

6、抗干扰强：接触式测量，不受压力、温度、蒸汽、泡沫及搅拌的影响；

 7、免维护：测量元件无可动部件，不存在机械损坏问题，所以稳定性高，使用寿命长。

FTM30-A4AA1射频导纳料位计应用于粉尘或颗粒及液位的测量

三、技术参数

1、电源： 220VAC/110VAC（50/60Hz）、24VDC

2、功率： 3W

3、输出：DPDT继电器输出

4、触点容量：5安/240VAC（两组常开、常闭触点）

5、环境温度 -40~80℃

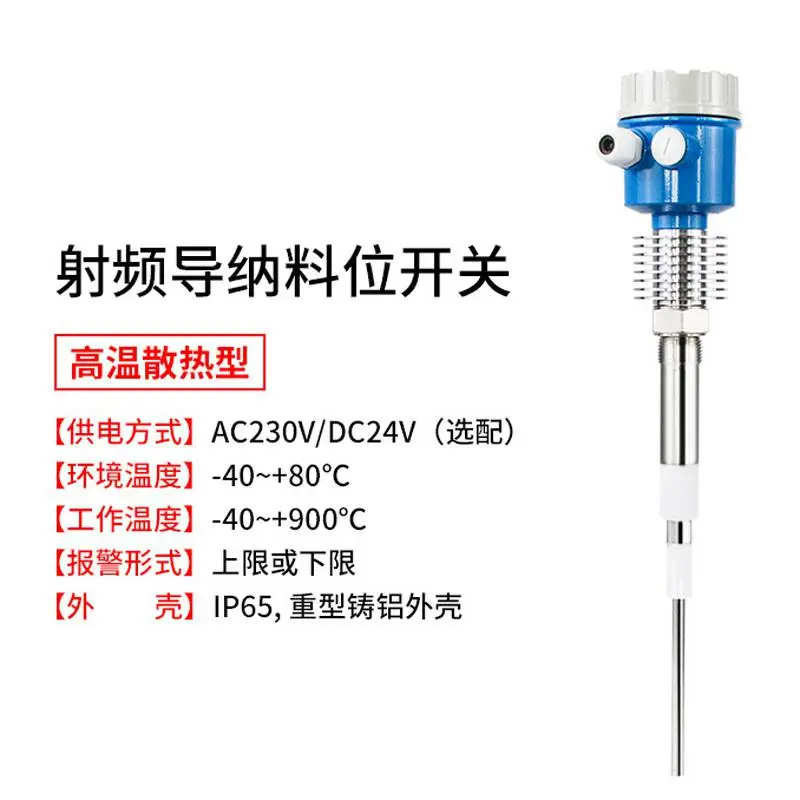

6、探头工作温度 -180~250℃

7、延时时间 0~30秒可调

8、灵敏度 0.3pf~750pf

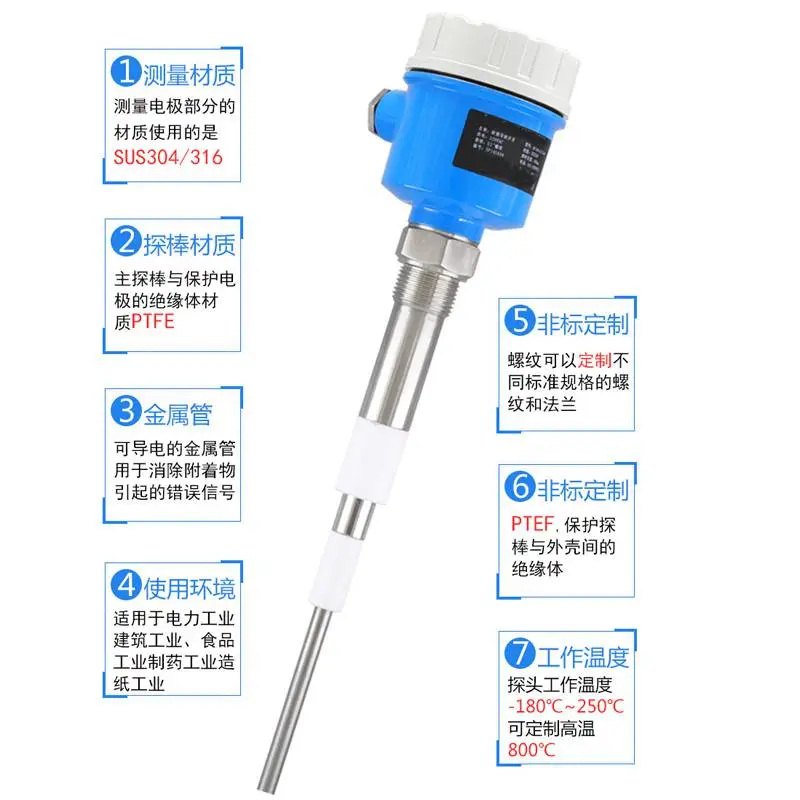

9、探头材质 SUS304、SUS316、Teflon

四、原理

射频导纳物位控制技术是一种电容式物位控制技术发展起来的，防挂料(传感器粘附之物料称位挂料)性能更好，工作，测量，使用性更广的物位控制技术，‘射频导纳’中 ‘射频’既高频，‘导纳’的含义为电学中阻抗的倒数，它由阻性成份，容性成份，感性成份综合而成，所以射频导纳技术可以理解为用高频信号测量导纳的方法。

点位射频导纳技术与电容技术的重要区别是采用了三端技术和测量参量的多样性。电路单元中心端测量信号与同轴电缆中心线连接，然后连接到传感器中心端上。同时同轴电缆屏蔽层悬浮在一个幅度非常小又非常稳定的，但与测量信号等电位，同相位，同频率，但又没有直接电气关系既互相隔离的电平上，其效果相当于，测量信号经过一个增益为‘1’，驱动能力很强的同相放大器，输出与同轴电缆屏蔽层相连，然后再连到传感器的屏蔽层上。地线是电缆中另一条独立的导线。由于同轴电缆的中心线与屏蔽层存在上述关系，所以二者之间没有电位差，也就没有电流流过，既没有电流从中心线漏出来，相当于二者之间没有电容或电容等于零。因此电缆的温度效应，安装电容也就不会产生影响。

订货须知

提供被测物料名称、密度、仓内温度、压力，除标准型外其他探头特殊要求请注明。

探头安装

1.探头安装应水平方向向下倾斜（＞5°）        2.探头安装位置应远离进料口（＞10cm）

3.探头应与容器壁保持一定距离（＞10cm）       4.屏蔽段应伸出容器壁内侧（＞5cm）

5.高低料位探头之间的距离大于50cm             6.当筒槽或输送管路安装有振动设备时，须考虑是否会损坏开关的内部零件。

7.如果开关用于探测液体，请勿                 8.安装在有搅拌设备的储罐选时，应

  将开关装在进水口下方避免液                 用附有延时设定功能的电路板，以避

  体冲击感应棒而造成误动作。                 免波动造成误动作。

五、安装事项：

1、为现场安装式设计，但仍要尽可能安装在远离振动腐蚀性空气及可造成机械损坏的场合。为便于调试，仪表应安装在有操作平台或类似平台的地方。环境温度应在-40~75℃（140~75℉）之间。仪表安装区域要求壁雷装置，以防雷击。

2、仪表安装时，须传感器的中心探杆和屏蔽层与容器壁（或安装管）互不接触，绝缘良好，安装螺纹与容器连接牢固，电器接触良好，并且传感器的地端要进入容器内部。对于大量程的或有搅拌的场合，传感器需要支撑或地锚固定，但固定端要与传感器绝缘。

3、按隔爆要求安装的仪表，每一与防爆外壳相连的接线须配有已经过的密封填料函或防爆钢管密封接头。按本要求安装的仪表，每一回路上须配有已经过的安全栅。过的密封填料函或防爆钢管密封接头和安全栅产品请咨询本公司或本公司代理商。

4、24VDC电源波纹不得大于200mV。电源地线要接在标准或标准的仪表地，不可能接在动力地上。现场电源电缆采用屏蔽电缆，不可长距离无屏蔽与交流电源电缆并行。电缆经过区域要求有壁雷装置，以防雷击。

5、按隔爆要求安装的仪表，在防爆现场开仪表防爆壳体之前，一定要确信仪表已断电并且已断电10分钟以上。
