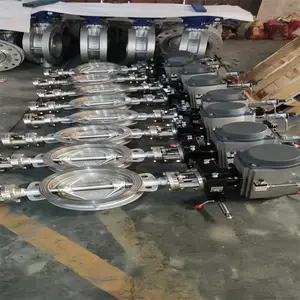

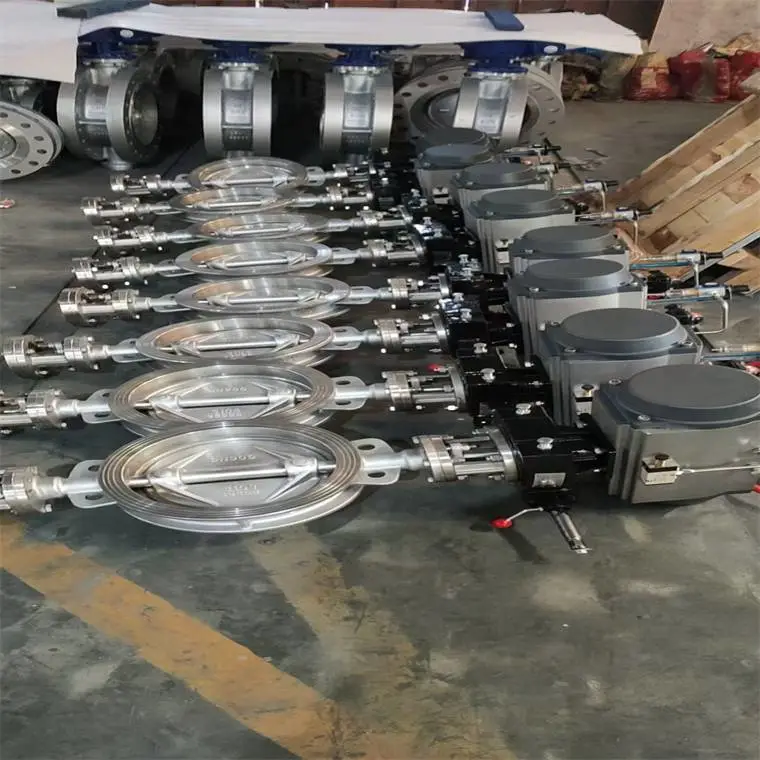

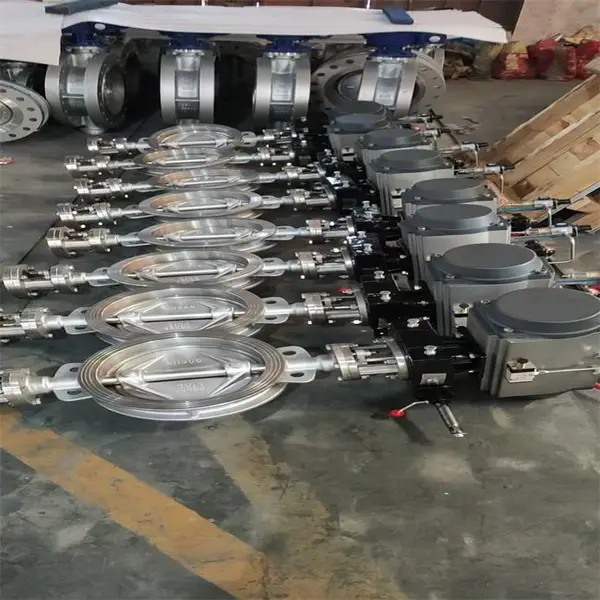

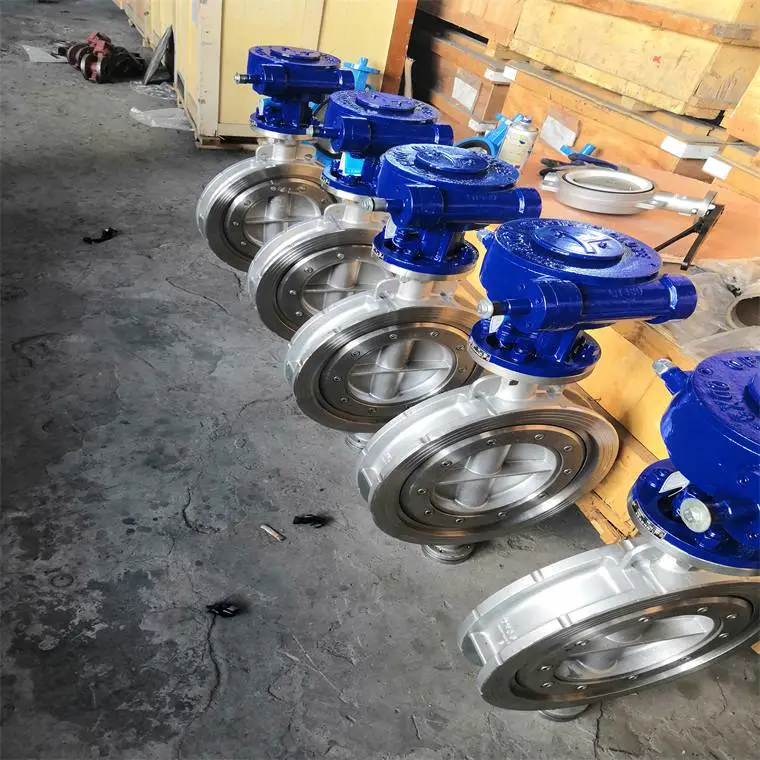

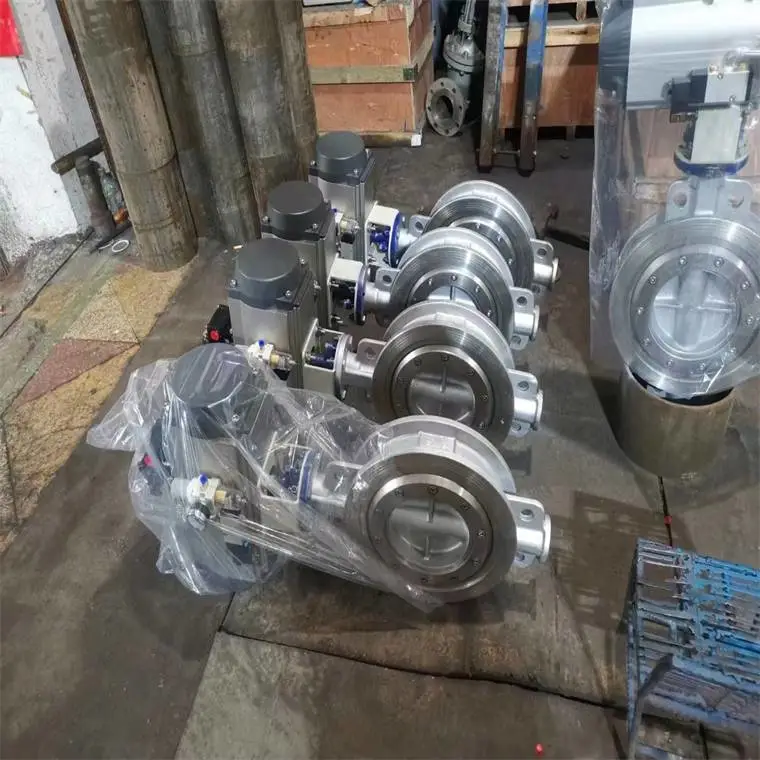

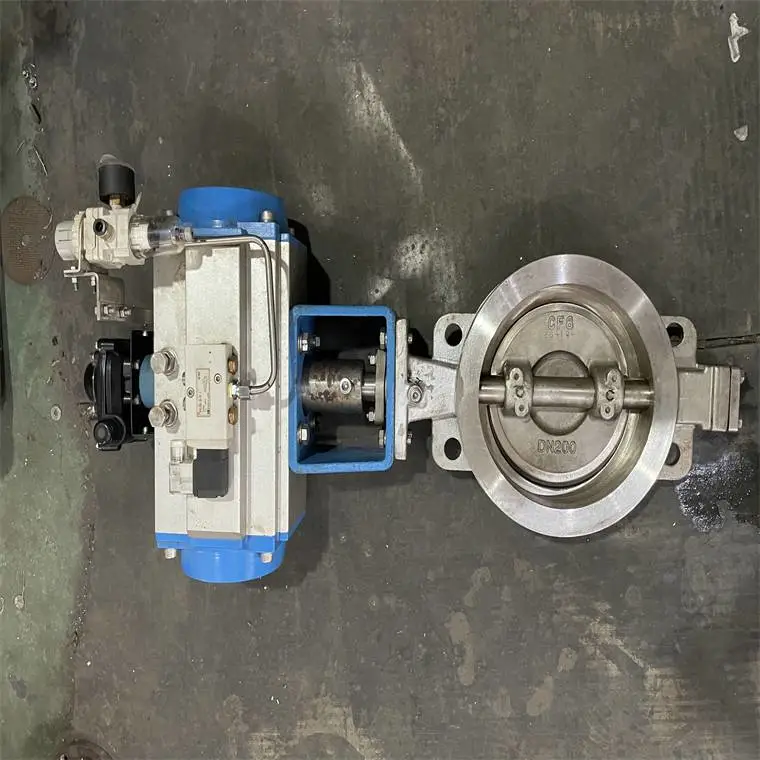

D673H气动对夹式三偏心金属硬密封蝶阀 D673H气动对夹式硬密封蝶阀说明

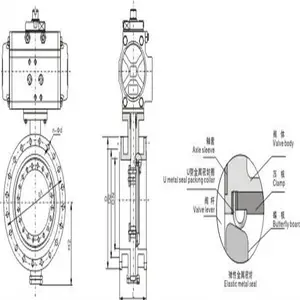

阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。采用一个“U”型不锈钢密封圈，该精密的弹性密封圈与经过抛光的蝶板三维偏心接触。解决了传统偏心蝶阀在启闭0°～10°瞬间密封面仍处于滑动接触摩擦的弊病,实现蝶板在开启瞬间密封面即分离,关闭接触即密封的效果,达到延长使用寿命、密封性能*的目的。因此被广泛地应用到介质温度≤550℃的冶金、电力、石油、化工、空气、煤气、可燃气体以及给排水等腐蚀性介质的管道上，是调节流量和截断流体的装置。

气动蝶阀由气动活塞角行程执行机构和蝶阀组成，是自控阀门中应用比较广泛的一种，尤其在低压大口径工况下性价比较高，开关迅速，可以用来调节和开关控制。蝶阀已经由中线结构发展有单偏心，双偏心，三偏心结构，可以根据不同工况选用。客户购买气动蝶阀须知：

气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀杆转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。

D673H气动对夹式三偏心金属硬密封蝶阀气动蝶阀的工作原理

　　蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处于全开状态。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。

　　而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。　

执行器的选用

（1.双作用式

      使用双作用式执行器，先确定阀门的扭矩，水蒸汽或非润滑的介质增加25%安全值；非润滑的干气介质增加60%安全值；非润滑气 体输送的颗粒粉料介质增加100 %安全值；对于清洁、无摩擦的润滑介质增加20%安全值，然后根据气源工作压力，查找双作用式扭矩表，可得到准 确的GTD型号。

（2.单作用式（弹簧复位）

      紧急切断阀简称气动切断阀使用单作用式执行器，先确定阀门的扭矩，水蒸汽或非润滑的介质增加25%安全值；非润滑的干气介质增加60%安全值；非润滑气 体输送的颗粒粉料介质增加100 %安全值；对于清洁、无摩擦的润滑介质增加20%安全值，然后查找单作用式扭矩表，先查弹簧复位终 点，再查气源工作压力终点，气源压力扭矩应该大于弹簧复位扭矩，可得到准 确的SR型号。

      单作用式输出扭矩表中，弹簧复位"终点"扭矩即为关闭阀门的扭矩，弹簧复位"开始"扭矩即为打开阀门的扭矩。相对应 的气源压力开始的扭矩即为关闭阀门的扭矩，气源压力"终点"扭矩即为打开阀门的扭矩。

空气过滤器、换向电磁阀、限位开关、电气定位器等。气动技术中将空气过滤器、减压阀、油雾器三种气源处理元件组装在一起称为气动三联件，用以进入气动仪表之气源净化过滤和减压至仪表供给额定的气源压力，相当于电路中的电源变压器的功能。

D673H气动对夹式三偏心金属硬密封蝶阀气动阀门配件种类

双动式气动执行器：对阀门开启和关闭的两位式控制(双作用)。

弹簧复位式执行器：在电路气路切断或故障，阀门自动开启或关闭(单作用)。

单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开 (可提供防爆型)。

双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭，有记忆功能 (可提供防爆型)。

限位开关回讯器：远距离传送阀门的开关位置的信号 (有防爆型)。

电气定位器：根据电流信号 (标准4-20mA)的大小对阀门的介质流量调节控制(有防爆型)。

气动定位器：根据气压信号 (标0.02-0.1MPa)的大小对阀门的介质流量调节控制。

电气转换器：将电流信号转换成气压信号，与气动定位器配套使用 (有防爆型)。

气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件润滑作用。

手动操作机构：自动控制在不正常情况下可以手动操作。

气动阀门配件选型

气动阀门是复杂的自动化控制仪表，由多种气动元件组成，用户需根据控制需要，进行详细选择。

气动执行器：①双作用式、②单作用式、③型号规格、④动作时间。

电磁阀：①单控电磁阀、②双控电磁阀、③使用电压、④防爆型。

信号反馈：①机械式开关、②接近式开关、⑧输出电流信号、④使用电压、⑤防爆型。

定位器：①电气定位器、②气动定位器、⑧电流信号、④气压信号、⑤电气转换器、⑥防爆型。

气源处理三联件：①过滤减压阀、②油雾器。

气动蝶阀保养及调试

　　1、气缸检查保养计划

　　平时做好气缸表面清洁及气缸转轴卡簧处加油，每6个月定期将气缸端盖打开检查气缸内有无杂物及水分，以及润滑脂状态。如润滑脂缺少或已干需将气缸拆开做全面保养清理之后再加润滑脂。

　　2、阀体检查

　　每6个月检查阀体外观是否良好，安装法兰有无泄露，如果方便检查阀体密封是否良好，无磨损，及阀板运行是否灵活，阀门有无异物卡住。

　　气缸体拆卸及组装方法及注意事项：

　　首先将气缸从阀体上拆下来，先把气缸两端盖拆开，拆活塞时一定要注意活塞齿条的方向，然后用外力顺时针旋转气缸轴使活塞运行到最外边，再将关阀孔慢慢通气用气压轻轻将活塞顶出，但此方法一定要注意慢慢通气，否则活塞会突然喷出，有点危险!然后将气缸轴上卡簧拆掉，气缸轴就可以从另一端拿出来。

　　然后就可以对每个部件进行清理，加润滑脂，需加润滑脂部位为：气缸内壁及活塞密封圈，齿条及背环片，还有齿轮轴及密封圈。加好润滑脂后就要按拆的顺序及部位反顺序安装后就要按拆的顺序及部位反顺序安装，一定要注意齿轮齿条的位置，一定要***在开阀位置时即活塞缩到最里面去的位置时齿轮轴上端槽与气缸体平行，关阀位置时即活塞伸到最外面来的位置时齿轮轴上端槽与气缸体垂直。

　　气缸与阀体安装调试方法及注意事项：

　　首先将阀门用外力置于关闭状态，首先将阀门用外力置于关闭状态，即顺时针旋转阀轴直到阀板与阀座密封接触，同时将气缸也置于关阀状态(即气缸轴上方小槽与缸体成垂直状对于顺时针旋转为关阀的阀门)，然后将气缸装到阀门上去(安装方向与阀体平行或垂直都可以)，再看螺丝孔是否对正，不会有太大偏差，如有少许偏差，将气缸体转动一点就可以了，然后将螺丝紧固。

　　气动蝶阀调试先检查阀门配件是否安装齐全，电磁阀及消音器等，如有不齐全，不得调试，正常供器气压力为0.6MPA±0.05MPA，运行前确保阀体内无杂物卡在阀板处，***调试运行时用手动操作电磁阀手动钮(手动操作时电磁阀线圈失电，手动操作才有效;电控操作时将手动扭置于0位圈失电，手动操作才有效;0位为关阀，1位为开阀，即得电开阀，失电关阀如需得电关阀，失电开位为关阀将电磁阀线圈旋转180度安装即可)，并观察阀门运行状态。

　　如果在调试运行过程中发现气动蝶阀厂家在开阀起始位置时很慢，但只要动作之后就很快，试运行过程中发现阀门在开阀起始位置时很慢，但只要动作之后就很快，这种情况是阀门关闭过紧，只需将气缸行程调小一点即可(把气缸两端行程调节螺丝同时往里调一点，调整时需将阀门运行到开位置，然后将气源关掉再调)，调到阀门开启轻松，关到位不漏就行了。如果消音器为可调节消音则可以调节阀门的开关速度，需将消音器调节到阀门开关速度适合的开如果调得过小，可能使阀门不动作。

　　气动蝶阀通常由电动执行器机构和气动蝶阀连接起来，经过安装调试后成为电动阀门。电动阀门使用电能作为动力来接通电动执行机构气动蝶阀，实现气动蝶阀的开关、调节动作。从而达到对管道介质的开关或是调节目的。

控制和调节压缩空气流量的元件称为流量控制阀。改变和控制气流流动方向的元件称为方向控制阀。　除上述三类控制阀外，还有能实现一定逻辑功能的逻辑元件，包括元件内部无可动部件的射流元件和有可动部件的气动逻辑元件。在结构原理上，逻辑元件基本上和方向控制阀相同，仅仅是体积和通径较小，一般用来实现信号的逻辑运算功能。近年来，随着气动元件的小型化以及PLC控制在气动系统中的大量应用，气动逻辑元件的应用范围正在逐渐减小。 　
从控制方式来分，气动控制可分为断续控制和连续控制两类。在断续控制系统中，通常要用压力控制阀、流量控制阀和方向控制阀来实现程序动作;连续控制系统中，除了要用压力、流量控制阀外，还要采用伺服、比例控制阀等，以便对系统进行连续控制。

D673H气动对夹式硬密封蝶阀特点
1、该蝶阀结构简单、紧凑、重量轻、易于安装和拆卸、维修方便；
2、本蝶阀采用不锈钢“U”型密封圈，具有一定的弹性无论在高温、低温的情况下，它与蝶板均具有优良的密封性；
3、本蝶阀的三维偏心距，经过严格的计算，“U”型密封圈与蝶板几乎无磨擦，使用寿命长，并具有越关越紧的功能；
4、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长；
5、本蝶阀结构独特，“开关”仅需转动阀杆90°即可完成。操作灵活、方便、省力、不受介质压力的高低影响，密封性能可靠；
6、耐高温、耐低温、耐腐蚀性。

D673H气动对夹式硬密封蝶阀采用标准

☆设计标准 :GB/T12238-1989
☆法兰连接尺寸:
☆GB/T9113.1-2000；GB/T9113.2-2000
☆GB/T9115.1-2000；GB/T9115.2-2000
☆结构长度:GB/T12221-1989
☆压力试验:GB/T13927-1992；JB/T9092-1999

D673H气动对夹式硬密封蝶阀执行机构

采用新型系列GT型气动执行器，有双作用式和单作用式（弹簧复位），齿轮传动，***；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出扭矩大，有双作用式和单作用式。

气动蝶阀的粉料系统，还有其他需要考虑到因素，如：不能让物料从上面放到小车里时直接冲到阀门的阀板上（这种冲击力也会使阀门不能关闭严密），且物料的静压力也需不超过气动蝶阀的设计承压力，等等。控制阀与普通手动阀门的区别就在于，不能把它做为一个孤立的元件来看待，而必须把它做为整个自控系统的一部分来考虑，控制阀使用中的许多问题，并不是选型和配置的问题，而是因为用户对控制阀的认识不足致使控制阀未能与控制系统调试、配合好。只要认识到问题关键所在，对阀门正确选型，并且在系统调试阶段把控制阀调试好，一定可以大大减少故障率，使自控系统长期稳定的运行。同类产品还有气动硬密封蝶阀,手动硬密封蝶阀,电动硬密封蝶阀。

1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及各类附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

D673H气动对夹式硬密封蝶阀附件的选项
根据不同控制和要求可选择下列附件：
☆切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
☆调节型附件：电气定位器、气动定位器、电气转换器。
☆气源处理附件：空气过滤减压阀、气源处理三联件。
☆手动机构：HVSD手操机构

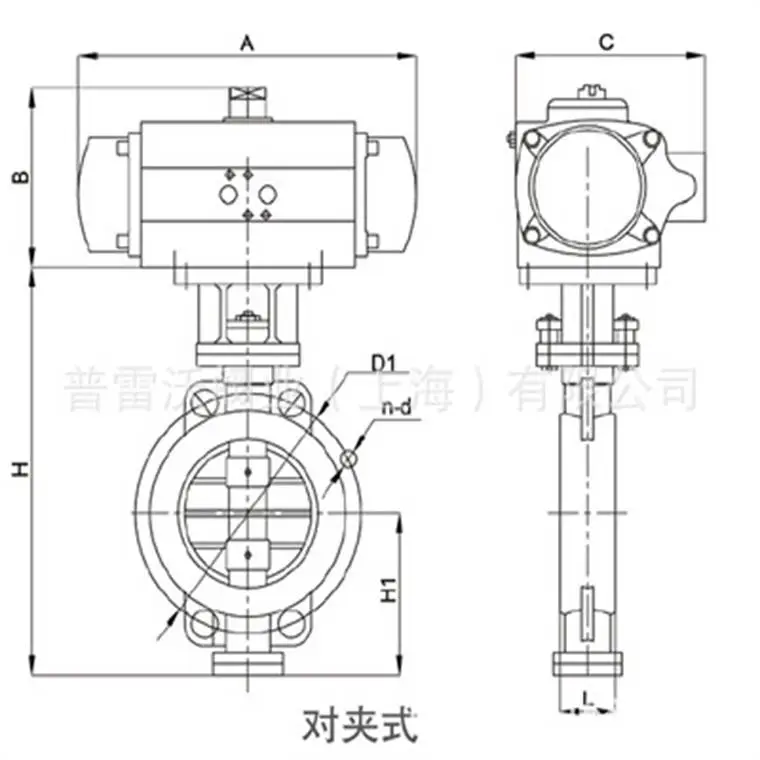

五、D673H气动对夹式硬密封蝶阀主要外形连接尺寸

D673H气动对夹式硬密封蝶阀保管、保养、安装和使用

5.1阀门应存放在干燥，通风的室内，阀门通道两端应堵塞。

5.2长期存放的阀门应定期检查，清除污物。应特别注意密封面的清洁，防密封面的损坏。

5.3安装前应仔细核对阀门标志是否与使用要求相符。

5.4安装前应检查阀门通道和密封面，如有污垢，应使用清洁布擦拭干净。

5.5安装前检查填料是否压紧，应确保填料的密封性，同时不应妨碍阀杆的转动。

5.6安装后系统或管路试压时，阀门必须处于全开位置。

5.7使用中应将阀体全开或关闭，不应将球体部分开启做调节流量用。

5.8手动阀门在开启或关闭操作时，应使用手柄开、关，不得借用辅助杠杆或其它工具。

5.9阀门使用应定期检查，检查密封面有无磨损及垫片填料。若损坏失效，应及时修理或更换。

5.10气动阀门的传动装置，其保管、保养、安装和使用，请见“阀门气动装置使用说明书”。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④的使用压力⑤的使用介质的温度。
二、若已经由设计单位选定公司的型号，请按型号直接向我司销售部订购。

三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。如有疑问：请：我们一定会尽心尽力为您提供优质的服务。提供全面“阀门系统解决方案"，也十分愿意帮助用户解决生产中所遇到的难题。
