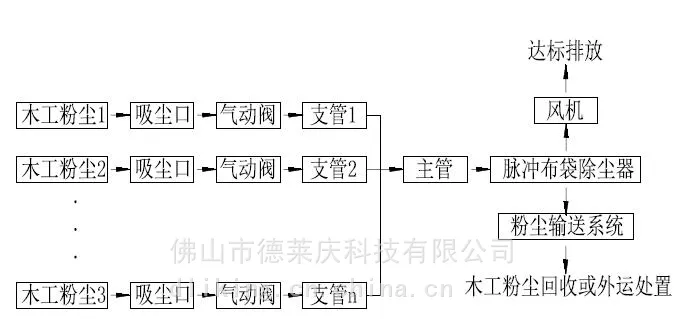

（1）工艺流程 中央吸尘系统工艺流程图:

（2）工艺说明 车间内产生的粉尘由相应的收尘口及气动阀、支管在风机的吸引下进入主风 管一起进入布袋除尘器，净化后的空气达标排放，粉尘可进行回收或外运交由相 关部门处理。

（3）控制系统：变频控制系统 自动控制系统可***工厂的安全、稳定、高效率运行，并减轻操作人员的劳 动强度，使工厂性能得以限度地发挥。自控系统通过监视各设备的运行，将 各操作集中化、自动化、***化，在提高工厂运行可靠性并提高节能效果，确保 安全性的同时，合理并讯速地收集、处理各种情报，提供的运行管理信息。

（4）管道系统：风量可控螺旋管道系统 螺旋风管是用金属带料卷制成螺旋形咬缝的薄壁管，圆形，无焊接，不漏气， 不漏水，多用于送风和散装物料输送，代替传统的白铁管（即手工咬缝铁管）。 是风管的一种，全机制直管无需手工敲打。与手工敲制的传统白铁管比较，机制 的螺旋风管具有以下优点： 1） 密封性好。 2） 强度与刚性均好。 3） 通风阻力小，通风噪声小。 4） 档次高，外表美观。 气动开关采用镀锌钢板制作，每个开关装有 1-2 只气缸。可自动打开或关闭 机台的抽风管道，配合变频节能控制系统，可大大降低系统的能耗。 弯头及配件采用镀锌钢板制作，其弯头及配件具有强度高、密封好、更美观 等特点。 支管配件采用镀锌钢板制作，根据每台机台不同有不同的设计制作。尽 可能吸收产生的粉尘，***良好的生产环境。

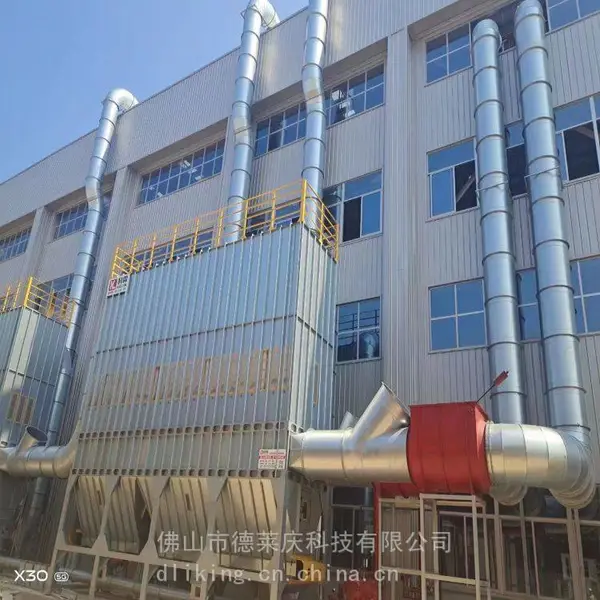

（5）脉冲布袋除尘器工作原理 本设备在系统主风机的作用下，含尘气体从除尘器的进风口，进入除尘器的 预收尘室，含尘气流在挡流板碰击下气流便转向流入灰斗。同时，流速减慢，在 惯性及粉尘的作用下，较粗颗粒粉尘直接落入灰斗并从排灰机构卸出，起到了预 收尘的作用，其它较轻细粉尘随气流向上吸附在滤袋的外表上，过滤后干净的气 体透过滤袋进入上箱体并汇集出风管排出。随着过滤工况持续，积聚在滤袋外表 面上的粉尘将越积越多，相应就会增加设备的运行阻力。
