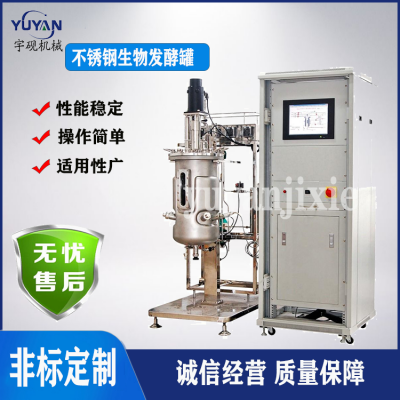

全自动疫苗培养发酵罐

所述搅拌机构包括搅拌电机，电机连接架，打泡器，搅拌器，底座和搅拌轴，所述搅拌电机与电机连接架通过螺栓连接；所述电机连接架通过螺栓安装在发酵罐的顶部；所述打泡器焊接在搅拌轴的上部；所述搅拌器采用多个，自上至下依次焊接在搅拌轴上；所述底座焊接在发酵罐内部的底侧；所述搅拌轴上端贯穿发酵罐与搅拌电机的输出轴通过联轴器连接，下端通过轴承与底座连接；所述搅拌电机具体采用具体采用bld型摆针式搅拌电机。

所述搅拌器包括固定件，连杆和半球壳，所述固定件与搅拌轴焊接；所述连杆至少采用2个，通过旋转轴与固定件连接；所述半球壳采用多个，均与连杆焊接，半球壳增大了搅拌阻力，提高了疫苗在发酵罐中搅拌效果和发酵速度。

所述控制器具体采用ivc1-1410型plc控制器；所述温度传感器采用tbc-3144型插入式温度变送器。

与现有技术相比，本实用新型具有如下有益效果：

1.本实用新型取样口，取样管和观察镜的设置，通过取样口和取样管能够随时对发酵罐内的疫苗进行取样，以用来对疫苗发酵效果进行化验，通过观察镜能够实时观察发酵罐内部的情况。

2.本实用新型的恒温供水装置的设置，循环泵将循环水箱内的水通过供水管输送至外罐层和内罐层之间的夹层内，为发酵罐内疫苗提供合适发酵温度，排水口排出的水通过回水管返回循环水箱内，***实现了水的循环利用，节省了大量的水资源。

3.本实用新型温度传感器和加热带的设置，通过温度传感器对循环水的温度进行监测，并将监测信号传送给控制器，通过控制器控制加热带功率的大小，温度控制，不会出现忽冷忽热的情况，***的***了疫苗发酵所需温度。

4.本实用新型的搅拌机构的设置，搅拌电机通过搅拌轴带动打泡器和搅拌器旋转，对发酵罐内的疫苗进行搅拌，打泡器能够打碎搅拌时所产生的气泡，由于搅拌器是通过连杆带动半球壳进行旋转，半球壳增大了搅拌阻力，提高了疫苗在发酵罐中搅拌效果和发酵速度。
