产品说明

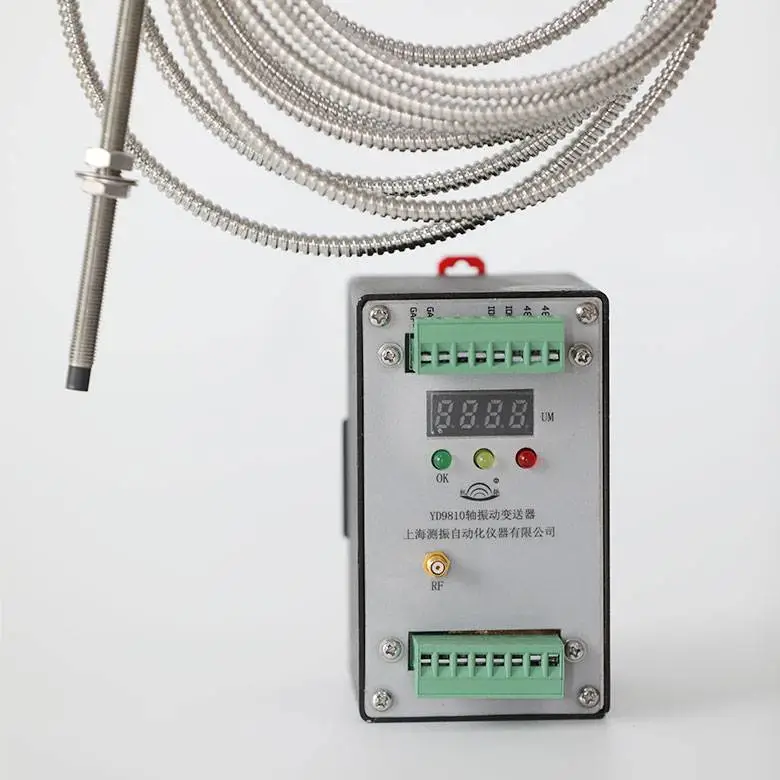

YD9810型轴振动变送器配置电涡流传感器形成系统（注1),可测量轴振动、摆度等，监测由于转子的不平衡、不对中、机件松动等引起的振动增大。主要用于监测旋转机械转子的径向振动，提供转子实时总振动，旋转机械进行保护并输出模拟电流、报警、停机信号，可方便地与DCS、PLC系统连接。

技术参数

工作电源：24VDC±10%

输入信号：接受电涡流传感器探头信号，灵敏度8.0V/mm

量 程：0~500um(峰－峰值）

电流输出：4~20mA,输出负载≤350Ω

测量误差：《1%满量程

报警点设置：0~***满量程，***度±1%

继电器密封：环氧树脂，节点容量DC30V/***或AC220V/***,单刀双掷

报警复位方式：手动或自动

缓输出：原始信号的输出，8.0V/mm,输出阻抗10KΩ

温度范围：

运行时：0~+65℃;

储存时：－30℃~+80℃

相对温度：至95%,不冷凝

外形尺寸：90x120x75mm

安装尺寸：80x90mm

变送器的安装

变送器可采用两种方式固定：导轨固定或螺丝固定

导轨固定：35mm标准导轨，只需将变送器直接插入导轨中即可固定。

螺丝固定：在现场适当的位置开4个孔，安装尺寸为80x90mm,孔径：4-q4.5mm.

 变送器可以安装在控制室或现场。但如果现场环境恶劣，建议用户将变送器安装在防爆安装盒内（注2)或选用导轨式安装在控制室内，变送器上的端子排可以直接拔出，将电缆固定后，插入端子排即可。

注2:在现场环境恶劣的情况下，用户可向厂方订购防爆安装盒，选用防爆安装盒时，先将变送器固定于在防爆盒内，然后按安装尺寸在现场适当位置定位，然后用螺钉固定住箱体即可。

传感器的安装

传感器的安装包括前置器的安装（注3)、探头的安装和延长电缆的安装，具体安装要求见后续电涡流传感器部分。

注3:若变送器已集成前置功能，则无需安装前置器；

接线

待所有的部件安装固定完毕，即可以将整个测量系统连接起来。参照接线示意图进行连接。

万用表量Sensor Gap(+、－）两端，可测得间隙电压

注：

φ8mm探头螺纹规格M10x1,推荐安装间

隙1.5mm左右，间隙电压约－10V;

Φ5mm探头螺纹规格M8x1或M10X1,推

荐安装间隙0.75mm左右，间隙电压约－6V;
