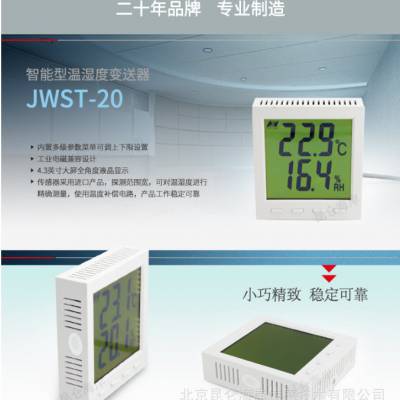

一.用途 北京昆仑海岸标准86接线盒安装485输出温湿度变送器JWST-20W1

智能型温湿度变送器的传感器采用进口产品，探测范围宽，可对温湿度进行 测量，使用温度补偿电路，产品工作

?标准86接线盒安装方式

?内置多级参数菜单可调上下限设置

?工业电磁兼容设计

?标准RS485或RS232通讯接口

?4.3英寸大屏全角度液晶

?内置仪表信息便于设备管理

二.技术参数 北京昆仑海岸标准86接线盒安装485输出温湿度变送器JWST-20W1

供 电：DC 24V（12V～28V）

电流：40mA （DC 24V）

量 程：湿度: 0％RH～100％RH

温度:-20℃～60℃

准 确 度：湿度±3％RH　(5％RH～95％RH,25℃)

温度±0.5℃（25℃）

工作温度：-20℃～60℃

长期稳定性：湿度:≤1%RH/y

温度:≤0.1℃/y

响应时间：≤15s（1m/s风速）

输出信号：RS485 □RS232

安装方式：固定墙面

外 壳：ABS白色106mm×95mm×29mm

产品重量：≤150g

三.外形、接线

外形尺寸：106mm×95mm×29mm

显示内容包括：温湿度值、温湿度单位符号、温湿度报警标志、按键功能显示。

注1：温湿度符号上方标识分别对应温湿度报警标识，L下限报警，H上限报警，无报警时不显示。

注2：按任意键，屏幕显示按键功能。

JWST-20XX-AX接线说明：（任何错误接线均有可能对变送器造成不可逆损坏）

端子4：电源+（DC 24V） 端子3: 电源- (GND)

RS485接口接线

端子1: RS485信号线的A+端

端子2：RS485信号线的B-端

RS232接口接线（与RS232的DB9接口连接示意）

JWST-20XX-BX接线说明：（任何错误接线均有可能对变送器造成不可逆损坏）

V+：电源+（DC 24V） V-: 电源- (GND)

RS485接口接线

A+: RS485信号线的A+端

B-：RS485信号线的B-端

RS232接口接线（与RS232的DB9接口连接示意）

注:通讯协议详见附录和产品的配套光盘,并提供通讯测试软件

四.设置简介 北京昆仑海岸标准86接线盒安装485输出温湿度变送器JWST-20W1

JWST-20XX-X1

设置方式设置参数

按键设置温湿度偏移量；温湿度上、下限报警值；温湿度报警回差值；通讯地址；通讯波特率；

通讯设置查询温湿度值、报警状态、设备信息；查询通讯地址、波特率；

JWST-20XX-X2

设置方式设置参数

拨码设置通信地址、波特率；

按键设置温湿度偏移量；温湿度上、下限报警值；温湿度报警回差值；

通讯设置查询温湿度值、报警状态、设备信息；查询修改通讯地址、波特率；

五.安装

安装方式：

1、墙面接线盒安装（ ），如图A；

2、墙面葫芦孔安装，如图B；

安装步骤：

1、打开变送器，如图C；

2、将电缆线根据正确的接线顺序连接变送器

底板的接线端子上，然后将底板安装于墙

面，将变送器盖好，如图D。

安装位置：

1、变送器应尽量垂直放置， 安装墙面时，传感器在变送器的下方（变送器上的字体为正方向）；

2、安装高度为人体坐高或主要要求测量的环境区域。

安装注意事项：

1、避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。

2、安装在环境稳定的区域,避免直接光照,远离窗口及空调、暖气等设备,避免直对窗口、房门。

3、尽量远离大功率干扰设备，以免造成测量的不准确,如变频器、电机等。

六.使用

1、仔细检查，确保接线正确后，通过485转换模块接PC机串口（232输出直接连接），接通DC 24V或12V电源，可通过测试软件查看温湿度值。（详见通讯附录）

2、如想拆卸变送器，必须先断开电源，然后进行拆卸。

3、此变送器为室内型，变送器内部避免有水进入，以免造成损坏。

七.注意事项

1、使用前请认真阅读本说明书，确保接线正确。任何错误接线均有可能对变送器造成不可逆损坏。

2、避免在易于传热且会直接造成与待测区域产生温差的地带安装，否则会造成温湿度测量不准确。

3、防止化学试剂、油、粉尘等直接侵害传感器，勿在结露、极限温度环境下长期使用。请勿进行冷、热冲击。

八、保养

1、变送器长时间使用会产生偏移，为 测量准确度，每年校准一次。

九、运输、存储

1、变送器尽量避免震动，轻拿轻放。

2、长时间存储条件：10℃～40℃；20％RH～50％RH。

十、开箱检查

1、打开包装后，检查变送器是否完好。

2、变送器1支，说明书1份，合格证1张，光盘1张。

十一、故障分析与排除

1、网络输出，如变送器通讯不上，请检查接线是否正确，是否牢固；通讯测试软件是否设置正确（串口，波特率，数据位，停止位校验方式，采集周期，流量控制 出厂默认为：com1，9600，8，1，n，1000，无）。

2、如不是上述原因，请与厂家联系。

附录1:菜单操作

1.显示状态按任意键——"按键功能"显示，6s内不操作按键——退出"按键功能"显示。

2长按“Menu”键2s进入一级菜单设置。

3.一级菜单里选择“”，输入密码“111”进入二级菜单。

4.按“?”键移位，按“▲”键设置参数，按“OK”键确定,按“Menu”键退出、返回。

一级菜单列表：

符号内容取值范围

通讯地址001—247

通讯波特率0：1200 1：2400 2：4800

3：9600 4：19200

5：38400 6：57600

子菜单输入密码：1 1 1

注：有拨码开关时，无修改通讯地址、波特率菜单。

符号参数名称取值范围默认值

温度偏移量-4.9~4.90.0℃

湿度偏移量-9.9~9.90.0%RH

温度上限报警值-20.0~60.045.0℃

温度下限报警值-20.0~60.05.0℃

湿度上限报警值0~100.090.0%RH

湿度下限报警值0~100.010.0%RH

温度报警回差值—1.0℃

湿度报警回差值—5.0%RH

二级菜单列表：

注：上限报警值大于下限报警值，回差值小于上下限差值。

附录2：通信协议

1.符合标准MODBUS协议（RTU方式）。

主机查询，变送器应答的主从方式

查询温度数据

地址0300000001CRCL CRCH

例：对地址位为01的变送器读温度操作为：010300000001840A

应答

地址0302温度H温度LCRCL CRCH

查询湿度数据

地址0300010001CRCL CRCH

例：对地址位为01的变送器读湿度操作为：010300010001D5CA

应答

地址0302湿度H湿度LCRCL CRCH

查询温湿度数据

地址0300000002CRCL CRCH

例：对地址位为01的变送器读温湿度操作为：010300000002C40B

应答

地址0304温度H温度L湿度H湿度LCRCL CRCH

查询地址

FF0300020001CRCL CRCH

例：变送器读地址操作为：FF03000200013014

应答

地址0302地址H地址LCRCL CRCH

2. 数据H（高位字节）和数据L（低位字节）为各自对应的当前温湿度值：

?上传数据需除十，如湿度上传16进制　0311，转换十进制为00785，表示78.5%。

?温度换算,如温度上传16进制　00FC, 转换十进制为252,表示25.2℃。

?零下温度换算,如温度上传16进制FF8C，转换为十进制为-116,表示-11.6℃。

3.字节格式8位数据位，无校验，1位停止位，

例：如对地址位01的变送器直接查询，在串口调试程序中进行如上通讯设置后输入：010300000002C40B 即可

4.可通过串口更改变送器地址

FF060002新地址H新地址LCRCL CRCH

更改地址（01—FE,16进制）

例：变送器更改地址为02操作为：FF0600020002BC15

应答

FF060002新地址H新地址LCRCL CRCH

返回值与下发命令相同，即为设置成功；设置完，断电重启后，正常通讯。

5. 修改通讯波特率（修改波特率时应特别慎重，修改错误可能造成无法通讯。）

FF060003波特率码H波特率码LCRCL CRCH

注：波特率码与实际波特率对应关系如下：

波特率码0123456

波特率（kbps）1200240048009600192003840057600

例：通讯波特率改为9600操作为：

FF06000300032C15

应答

FF060003波特率码H波特率码LCRCL CRCH

返回值与下发命令相同，即为设置成功；设置完，断电重启后，正常通讯。

6.温度报警状态查询

地址0400300001CRCL CRCH

例：对地址位为01的变送器读温度报警状态操作为：01040030000131C5

应答

地址040200XXCRCL CRCH

XX：0x00 无报警 0x01 上限报警 0x02下限报警

7.湿度报警状态查询

地址0400310001CRCL CRCH

例：对地址位为01的变送器读湿度报警状态操作为：0104003100016005

应答

地址040200XXCRCL CRCH

XX：0x00 无报警 0x01 上限报警 0x02下限报警

8.产品信息查询

地址2B0E04对象IDCRCL CRCH

对象ID与功能描述对应关系如下表：

对象ID功能描述备注(ASCII)

0x00厂商名称“ColliHigh”

0x01产品代码，即序列号例"131202001"

0x02版本号例“V1.0”

0x03厂商网址“”

0x04产品名称 “Temperature and Humidity Transimitter”

0x05型号名称例“JWST-20W1-A1”

0x06生产日期例“2013-12-02”

0x07供电电压“DC 24V(12V~28V)”

0x08温度量程“-20C~60C”

0x09温度精度“+-0.5C（25C）”

0x0A湿度量程“0%RH RH”

0x0B湿度精度“+-3%RH(5%~95%,25C)”

0x18静态功耗“0.01W”

0x19功耗“0.1W”

0x1A数据更新时间“2s”

0x1B通讯类型例“RS-485”

0x1C通讯协议“ModBus RTU”

0x1D通讯周期“1s（9600bps）”

0x1E工作温度“-20C~60C”

0x1F工作湿度“0%RH RH”

对象ID 0x00、0x01、0x02为基本标识，其余

为常规标识。

例：对地址为01的变送器读设备厂家名称操作：

012B0E04007327

应答：

地址2B0E0481/82000001

对象ID对象长度对象值CRCL CRCH

基本标识为：0x81 常规标识为:0x82

如读厂商名名称应答：

01 2B 0E 04 81 00 00 01 00 09 43 6F 6C 6C 69 48 69 67 68 1C 42

对象ID：0x00 对象长度:0x09

对象值：43 6F 6C 6C 69 48 69 67 68（0x）

转化成ASCII：“ColliHigh”

注1：CRCH为CRC校验高字节，CRCL为CRC校验

低字节。

注2：有拨码开关时，修改通讯波特率、通讯地

址串口命令无效。

附录3:拨码操作

波特率：出厂缺省：9600 bit/s

OFF(0)

1 2 3

ON(1)

Bit1Bit2Bit3波特率

0001200

0012400

0104800

0119600

10019200

10138400

11057600

地址:(缺省：01)

OFF(0)

1 2 3 4 5 6 7 8

BIT1BIT2BIT3BIT4BIT5BIT6BIT7BI

T8地址

0000000101

0000001002

0000001103

0000010004

ON(1)
