CP2021 2.5W Qi V1.2.4兼容无线电源接收器和电源

芯片简介

CP2021是一款单芯片、先*进、灵活的二次侧设备，用于便携式应用中的无线电力传输，能够提供高达2.5W的功率。它具有高集成度、高效率、低功耗。
CP2021接收机利用近场电磁感应原理，通过发射机线圈（初级）和接收机线圈（次级）之间的耦合进行功率传输，建立从次级到初级的全局反馈，使用Qi V1.2.4协议控制功率传输过程。
CP2021集成了低电阻同步整流器（AC-DC）、低压差稳压器（LDO）、数字控制和jing确的电压和电流回路，以提高效率并降低功耗。
CP2021还集成了一个符合WPC V1.2.4标准的数字控制器，它可以计算移动设备接收到的电量，然后控制器将此信息传递给发射器，使发射器能够确定磁接口内是否存在异物，并在磁场内引入更高水平的安全性。这种异物检测（FOD）方法是WPVV1.2.4规范要求的一部分。
CP2021输出级为LDO，输出电压根据输出电流动态调整，以实现zui佳瞬态和效率。
CP2021支持12C内部寄存器配置，输出电压和电流可根据应用情况灵活配置

产品特性
■ 集成无线电源接收器解决方案

- 高效全同步整流器

- 输出电压调节

- 符合WPC Qi V1.2.4的通信控制

- RX线圈和输出之间需要单个IC

■ WPC Qi V1.2.4 FOD功能

■ 支持I2C内部寄存器配置

- 输出电压-VRECT

- 输出电流-IOUT

■ 动态整流器VRECT

- 改善负载瞬态响应

- 优化满载输出的动态效率

■ 整流器过电压钳位（VOVP=15V）

■ 支持20V输入

■ 过温、过电压和过电流保护

■ 漏极开路LED输出指示

■ 多功能NTC和温度监测、充电完成和故障主机控制

■ 与适配器和USB输入应用程序兼容

■ QFN 4mm*4mm 24针封装

■ 专门针对小功率和小或不规则线圈应用进行了优化

推荐应用

■ 可穿戴产品

■ 手持设备

■ 便携式产品（音频、媒体、耳机）

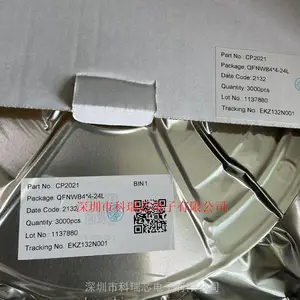

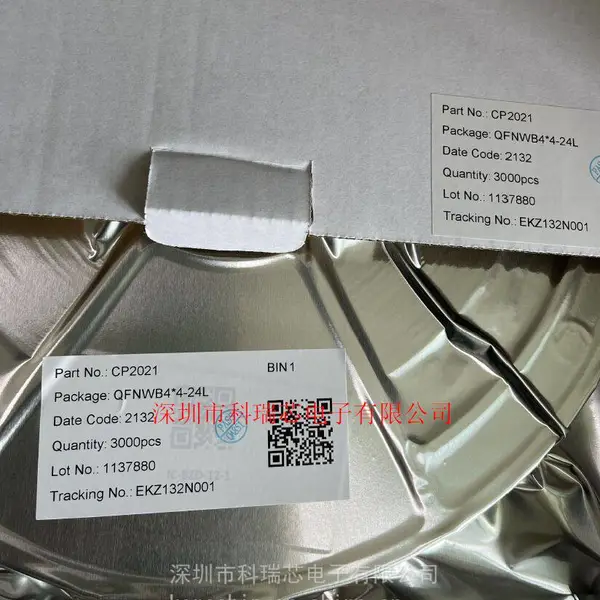

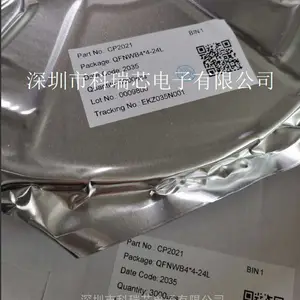

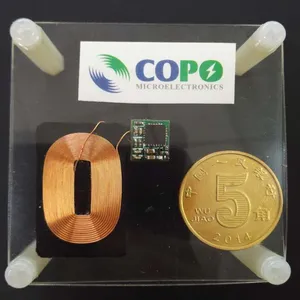

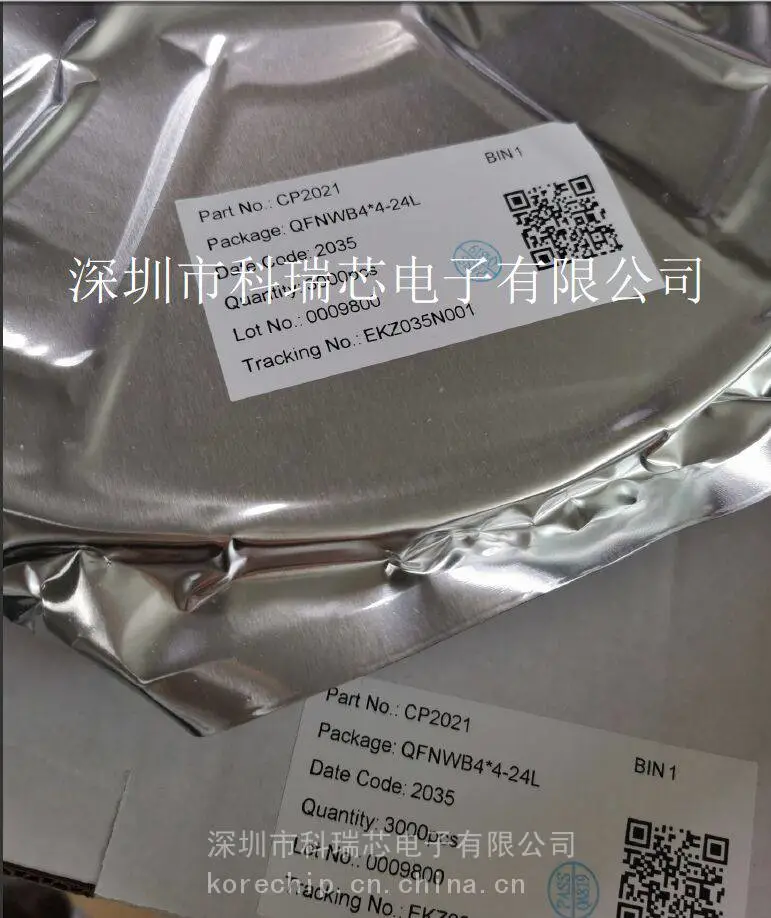

产品实拍图

CP2031     QFN-24

CP2021     QFN-24

CP2022     QFN3x3-16

CW61021  QFN3x3-16

CP2101    QFN5x5-40

CP2035    QFN-24L

CP2051    QFN-24L

CP2151    QFN-24L

CP5051    QFN-40

CP5151    QFN-40
