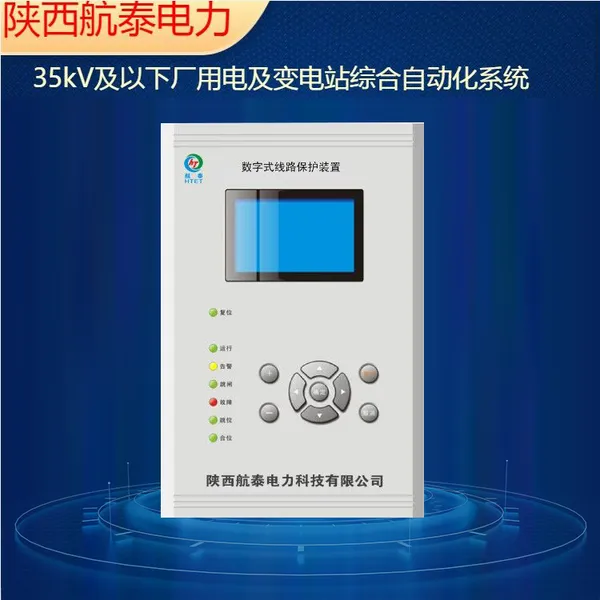

NJX-830变压器保护测控装置

NJX-800系列保护装置是集保护、远动、通讯于一体的综合自动化装置具有保护、遥测、遥信、遥脉、遥调、遥控、站内设备通讯和调度通讯等自动化的各种功能，可实现对变电站/发电厂进行的控制和实现少人或无人值守。

选型规格：NJX-810、NJX-815、NJX-830

系列采用分层分布式控制，各种保护测控单元、自动化控制单元从物理性能上与空间地理上分布至变电站一次设备间隔层，各单元作为一个莞整的完成对变电站对应间隔进行保护、测量、控制等功能，在硬件、设计上各单元是*的，不依赖通讯网。

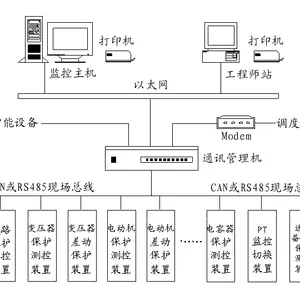

NJX-800系列装置采用基于DSP技术的硬件平台，机箱，硬件电路采用后插拔式的插件式结构，强弱电分离。CPU电路板采用4层板，表面贴装技术，了装置的可靠性。在上，各装置通过现场总线CAN网或以太网与通讯装置进行通讯，将自己现场采集到的模拟量，开入量，保护、自动化装置情况、电度等上送至通讯装置，同时接受通讯装置下送各种查询命令、参数修改命令、遥控执行命令，以及对各装置运行状态检查命令等。

结构

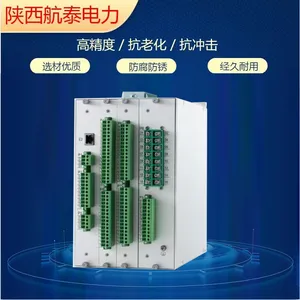

采用标准机箱，整面板、背插式结构，嵌入式、后接线安装方式，强弱电隔离，大大加强了其产品的电气性能。
插件
本装置的插件上包括CPU插件、AC和TRIP插件：其中CPU插件为装置的核心，为高度集成的CPU，其中包括了RAM、Flash Memory和AD等芯片的功能；AC插件包括电源和模拟量采集；TRIP插件包括出口、开入和操作回路。
CPU

1) CPU系统
CPU系统由微处理器CPU、RAM、ROM、Flash Memory等构成。包括高性能的64位微处理器CPU，大容量的ROM、RAM及Flash Memory，使得该CPU模件具有*的数据处理及记录能力，可以实现各种复杂的故障处理方案和记录大量的故障数据，可记录的事件数不少于500次。保护定值等运行配置信息也存入该存储器中，这些信息在装置掉电后均不会丢失。
2) 开关量输入及输出部分
开入量分为内部开入和外部开入，内部开入采用DC5V开入，电源由装置电源本身提供，外部开入采用一级光耦，实现DC220V直接输入电平。
开出是用于驱动出口的继电器， 共有2个，一个为跳闸继电器，一个为合闸继电器。
3) 通信部分
本插件内含通信速度*、具备通用性接口的RS485总线网络芯片，RS485网为本装置接入系统的主要通信接口。
4) 时钟回路
插件内设置了硬件时钟回路，采用的时钟芯片精度高，并配有电池以掉电保持。另外，CPU插件采用了多层印制板及表面封装工艺，外观小巧，结构紧凑，大大提高了装置的可靠性及抗电磁干扰能力。
