RF809GIF射频导纳物位控制器由传感器和控制仪表组成

简介：

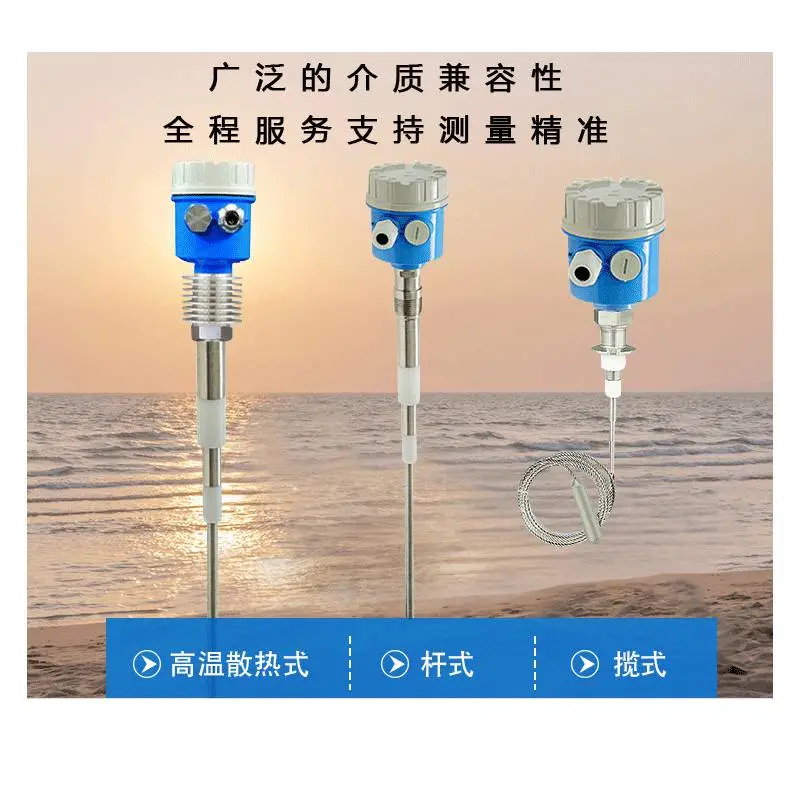

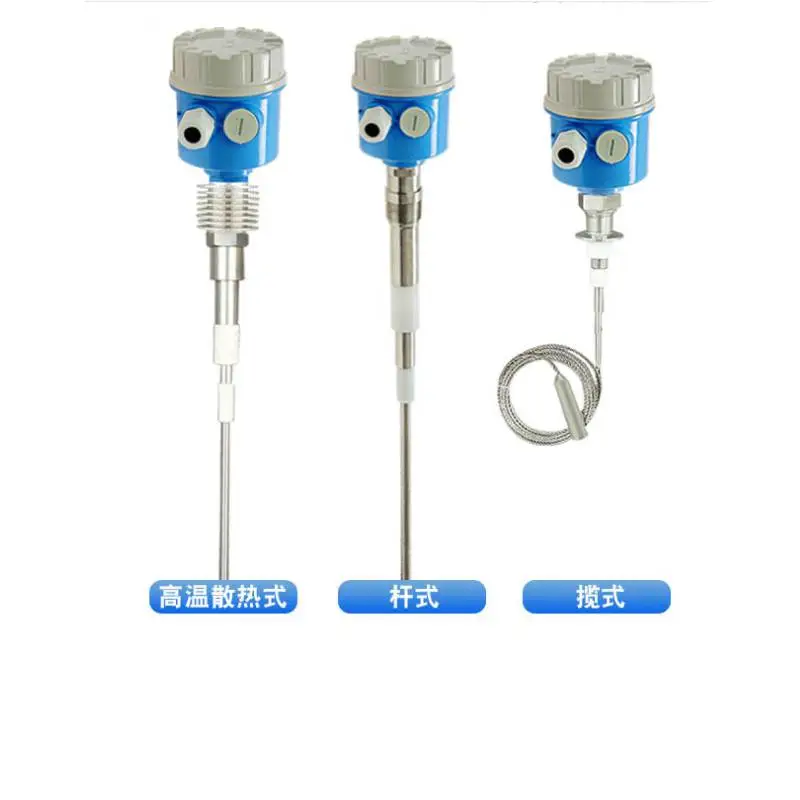

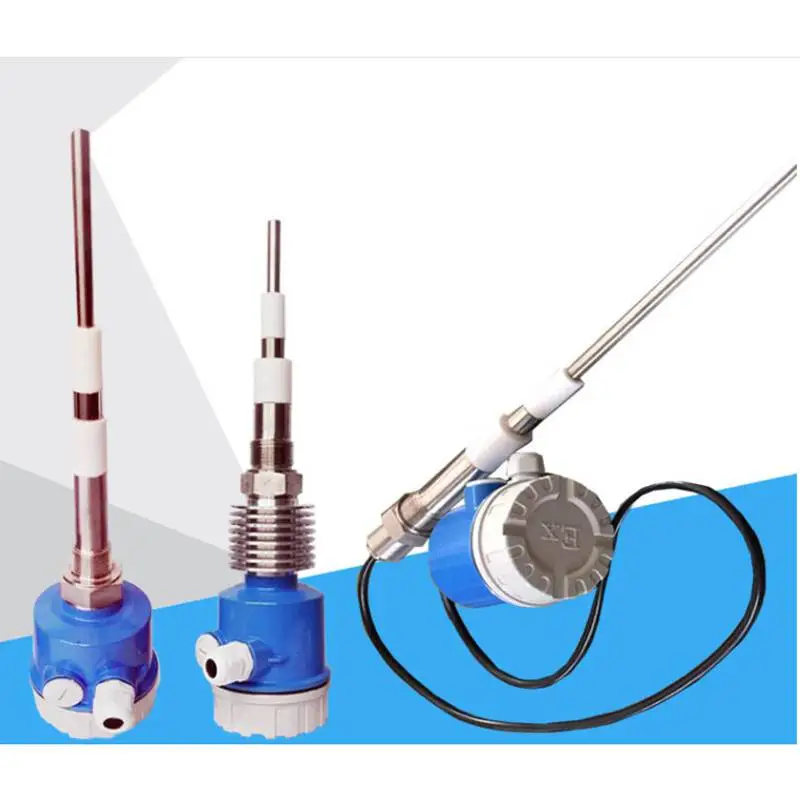

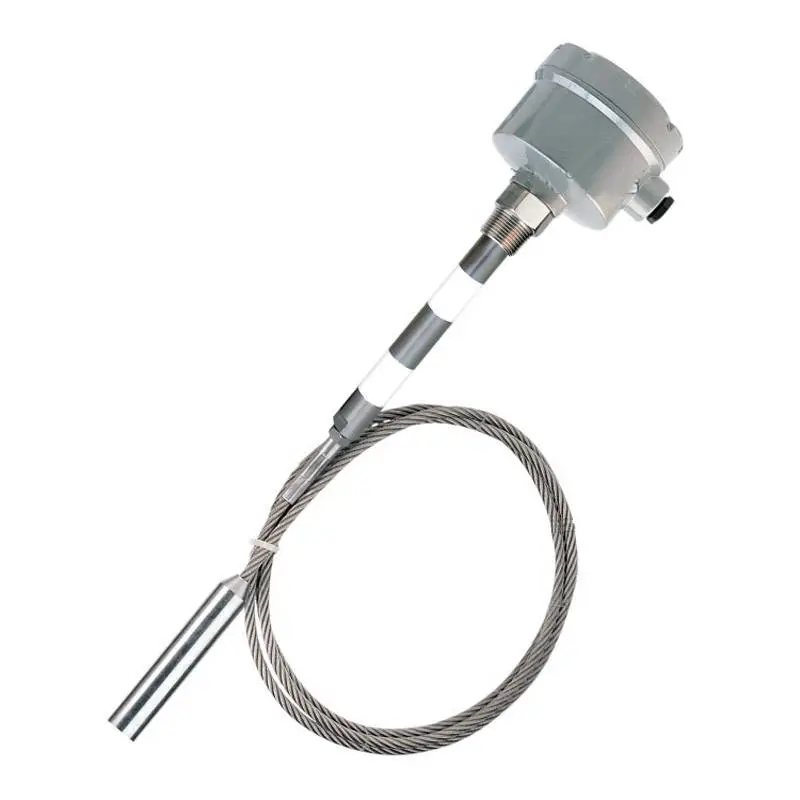

　　射频导纳物位计为通用型物位计用于连续物位的测量，产品应用于工矿现场，适用于大多数应用场合，仪表由一个电路单元一套防爆外壳和杆式或缆式传感元件组成，传感器有多种型号可选，仪表可选整体或分体安装

产品特点
标定简单：可利用任意二点仓高一次性自动完成标定。
适应性强：采用的特殊抗冲击，损探杆护套材料可在高温，高压力，强腐蚀，强粘附，强冲击，强磨损，粉尘大的环境下可靠工作。
无需维护：由于传感器结构简单，无可动部件，所以一经投运后就无需维护。
应用：液态，固态，界面混合物，物料均可使用。
液晶显示：采用液晶显示，显示内容丰富。
无漂移：不会因为介质的温度或密度变化产生漂移。
可靠寿命：的技术了仪表使用寿命长达15年。

RF809GIF射频导纳物位控制器由传感器和控制仪表组成

快速校准方法
1、将探头和表头按正确方法连接好，接上电源。注意电源电压是否正确。预热3分钟。
2、仪表面板上的3个电位器可调范围在8点钟到4点钟范围，不能360度旋转，否则损坏电位器。绿灯代表正常状态，红灯代表报警状态。
3、电位器F—代表细调(简称F)：电位器C——代表粗调(简称C)；电位器DLY—代表延时输出(简称DLY)：延时时间0-30秒)，可任意设置或关闭。
4、一般情况，将失电保护(FALLSAFE)插片放在L的位置上，关闭延时(逆时针旋转到底)。
5、将F放在l 2点钟的位置上，调节C，在10---2点钟位置左右打到临界点(先顺时针绿灯翻转到红灯，再逆时针红灯翻转到绿灯的位置)，此位置称为监界点。如果通电后已经是红灯，则逆时针调节C，当红灯变为绿灯时，即为临界点。
6、再顺时针调节F，找到一个更加的临界点。此时应显示绿灯状态。
7、(a)如果是应用于粉灰系统，则把F从临界点位逆时针旋转20度左右即可。

工作原理
射频导纳料位仪由传感器和控制仪表组成，传感器中的脉冲卡可以把物位变化转换为脉冲信号送给控制仪表，控制仪表经运算处理后转换为工程量显示出来，从而实现了物位的连续测量。由于采用了射频导纳检测技术，提高了可靠性并使安装调试变得非常简便。

湖北开航部分产品型号

DB-6CAL10PD-27射频导纳料位计工况温度:-20~200℃;电压:AC220V;功率3W

&＃39;超速开关HLY1-AM 额定电压：AC380V 约定发热电流：*** 动作转速：1250r/min

导波雷达液位计|MRL-VM10-1BDM-BT20-083A77G||具备防液氨腐蚀及防爆功能，带散热器；盲区低50mm，量程上限120m；适用于高粉尘、温度-200℃-200℃，压力高达4MPa的环境；可使用手机或上位机调试；小安装尺寸DN50，材质：316L。

 料位开关|RF881G-H211C JB/T10961||采用的是射频导纳方式测量，具有灵敏度粗调、细调、失电保护及开关动作延时报警功能，带有料位状态指示灯，开关工作电压220Vac±10%，至少具有2常开、2常闭干节点触点输出功能，料位计内部接线与外部接线采用航空插头方式，料位计L=350mm，带螺纹式安装
