| 产品特性:H71W-16P | 品牌:GHBF | 型号:H71W-16P DN65 |
| 连接形式:法兰 | 主体材料:碳钢 | 公称通径:20-200mm |
| 3C阀门类别:工业 | 适用介质:水 | 密封形式:硬密封型 |
| 标准:国标 | 外形:大型 | 流动方向:单向 |
| 驱动方式:手动 | 零部件及配件:阀体 | 用途:调节 |
| 压力环境:常压 | 工作温度:常温 | 类型(通道位置):二通式 |

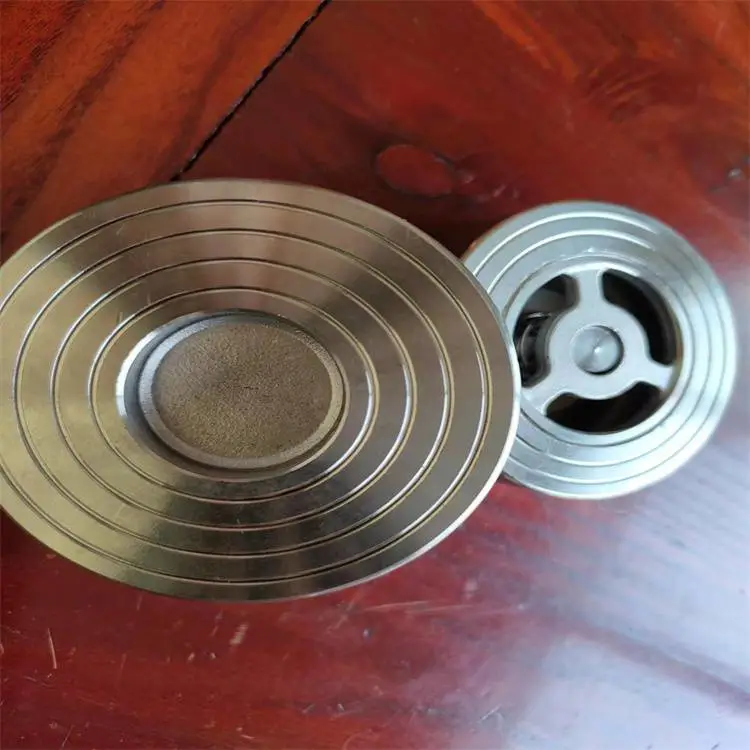

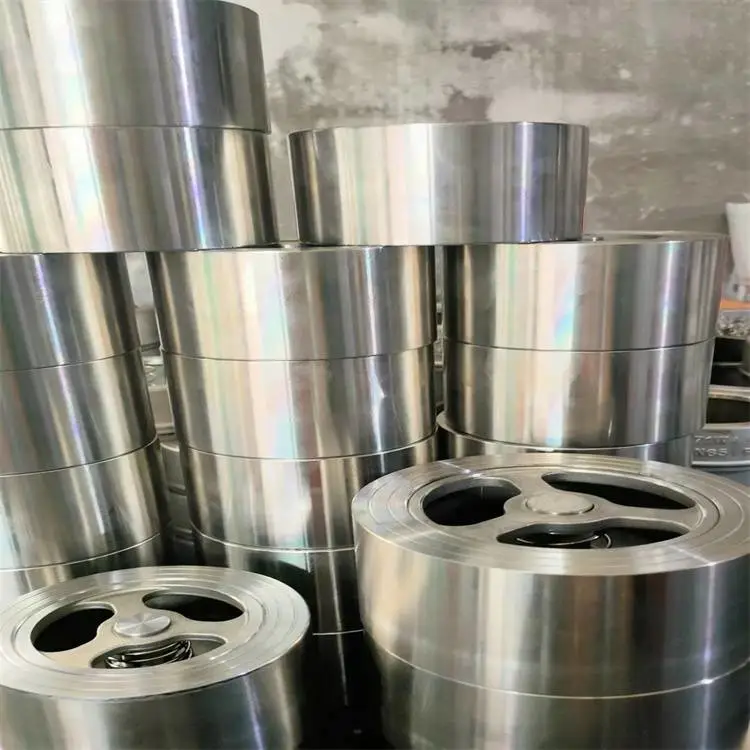

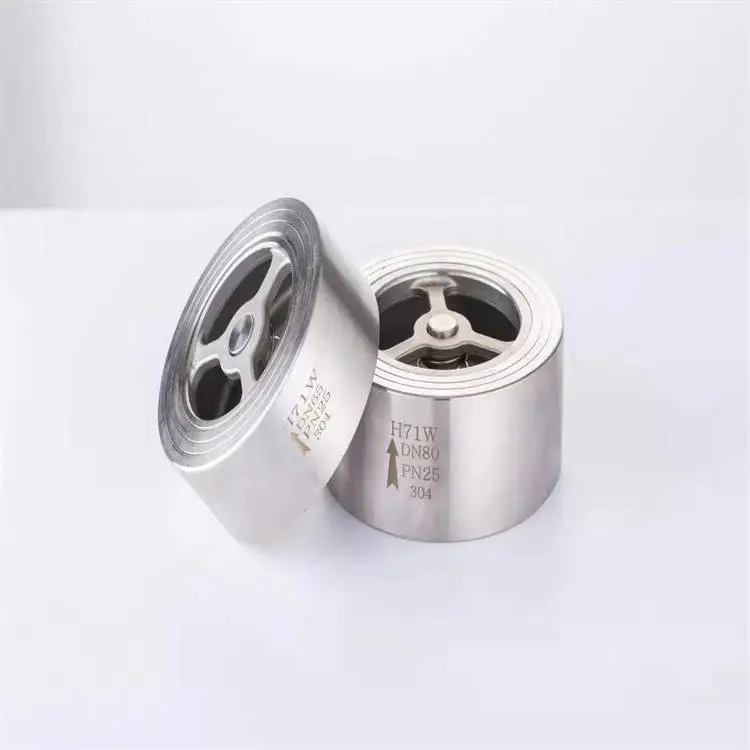

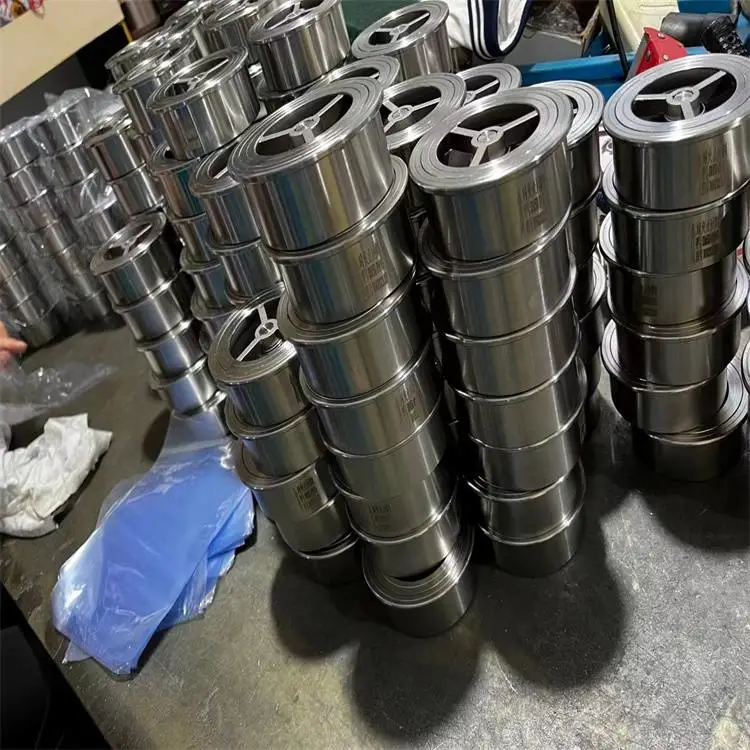

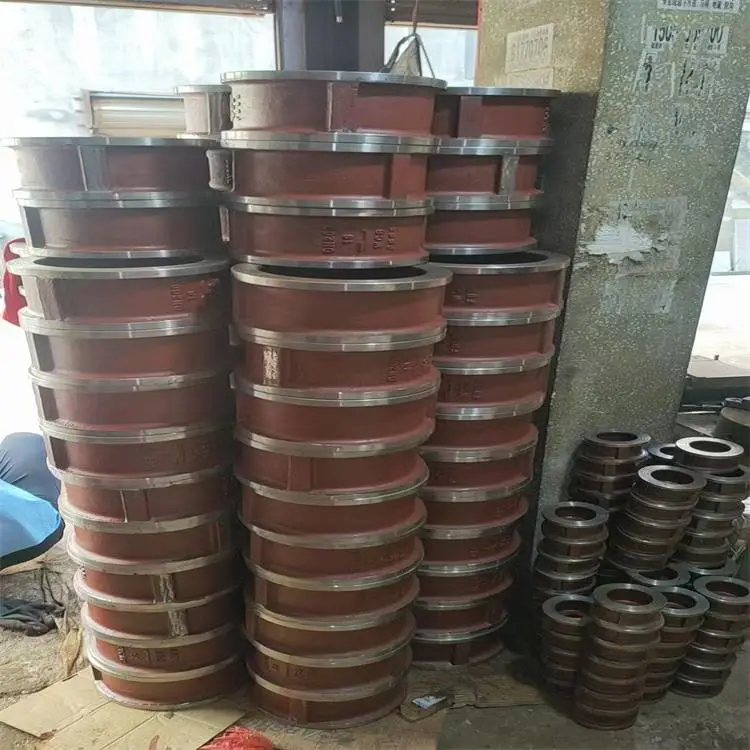

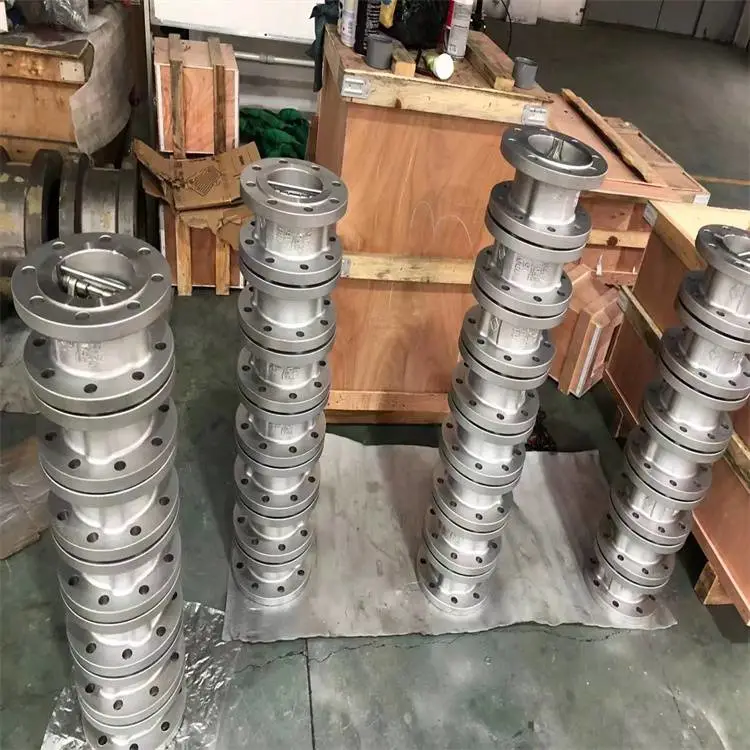

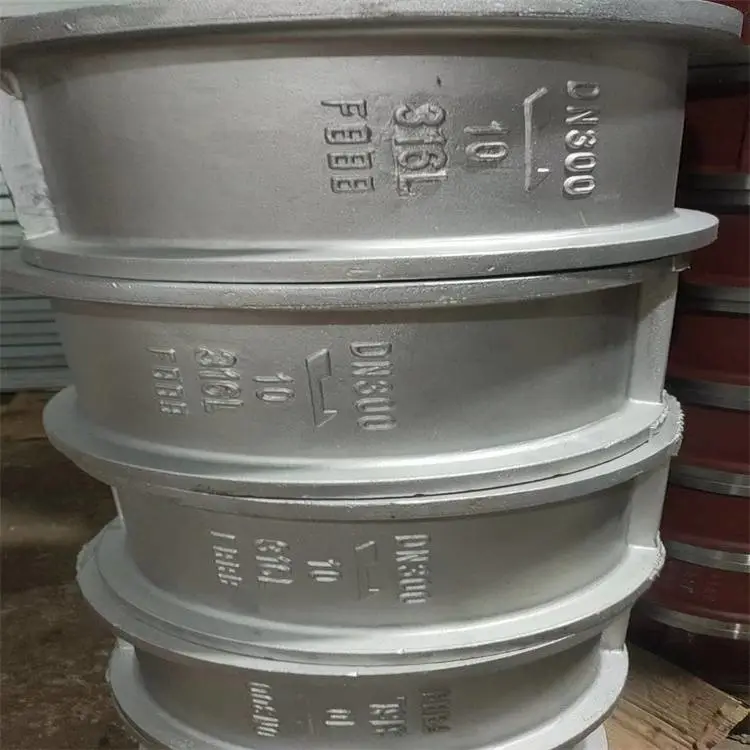

【产品名称:对夹升降式止回阀】
【产品型号:H71W-16P】

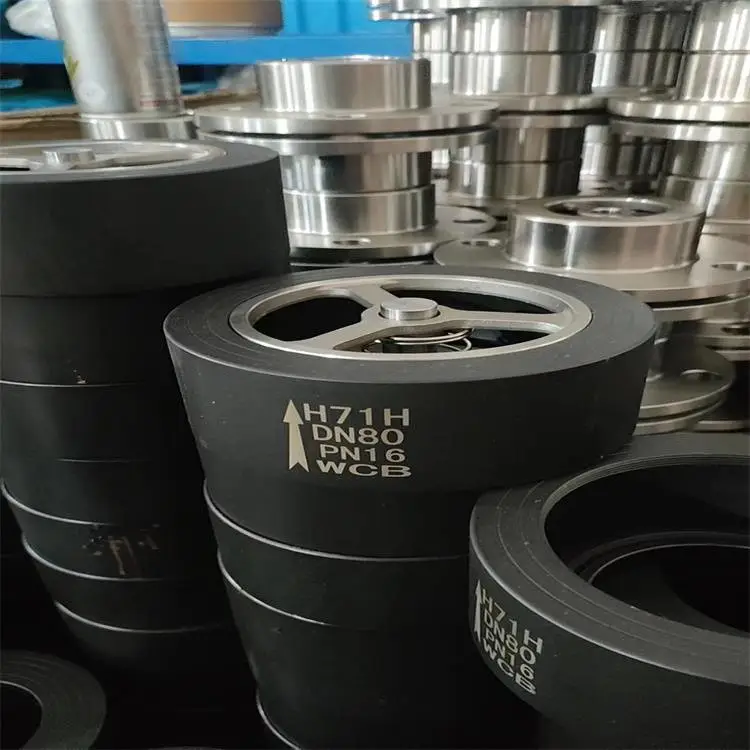

H71H对夹升降式止回阀适用于公称压力PN1.6Mpa~42.0Mpa、Class150~2500LB;公称通径DN15~1200mm、PNS1/2~48";工作温度:-196~540℃的各种管路上,用于防止介质倒流。阀体材料有:碳钢、不锈钢等,可使用于水、蒸汽、燃气、油品、酸类介质等。
【产品介绍】:
H71H对夹升降式止回阀采用短型结构尺寸和单阀瓣,相比传统的旋启式止回阀,该系列阀门具有无外泄露、可任意位置安装、密封性能好、线性震动小、压降小和零座圈磨损。
【工作原理】:

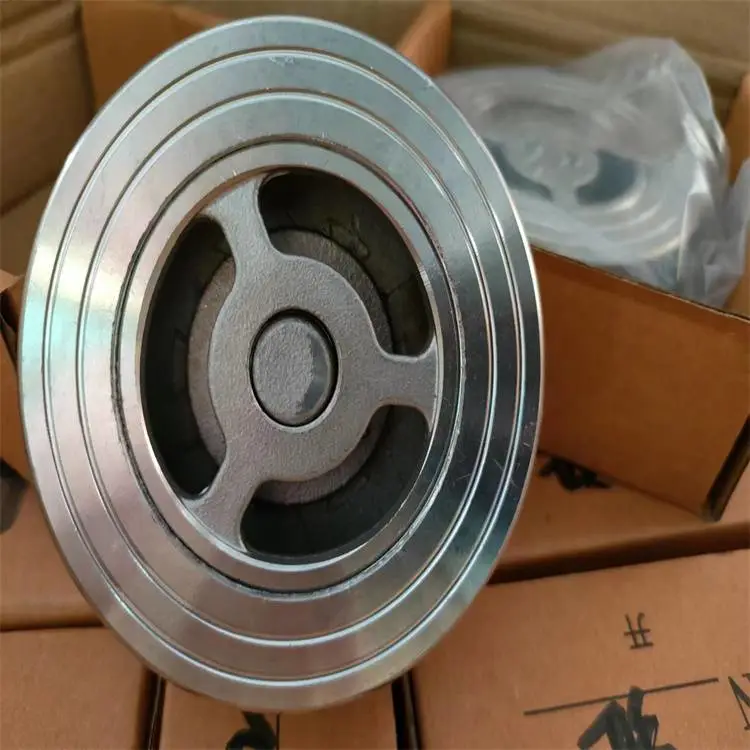

H71H对夹升降式止回阀阀瓣沿着中心定位作升降运动,由于阀瓣的关闭行程短,并有弹簧加载,关闭速度快,可***减少水锤现象。产品具有体积小、重量轻、动作灵敏、密封可靠、安装方便等特点,适合于安装空间受限制的场合采用。
【产品特点】:
1、阀瓣关闭快速,水锤压力小。
2、具有结构短、体积小、质量轻。
3、流道通畅,流体阻力小;动作灵敏,密封性能好。
4、因速闭作用,可防止介质倒流,消除水锤作用强。
5、安装方便,可在水平、垂直两个方向的管路上安装。

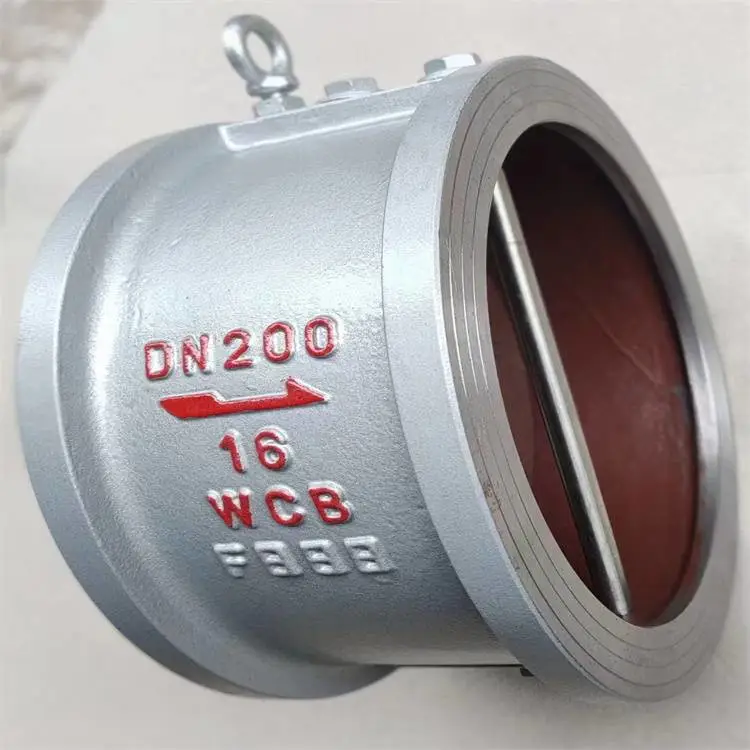

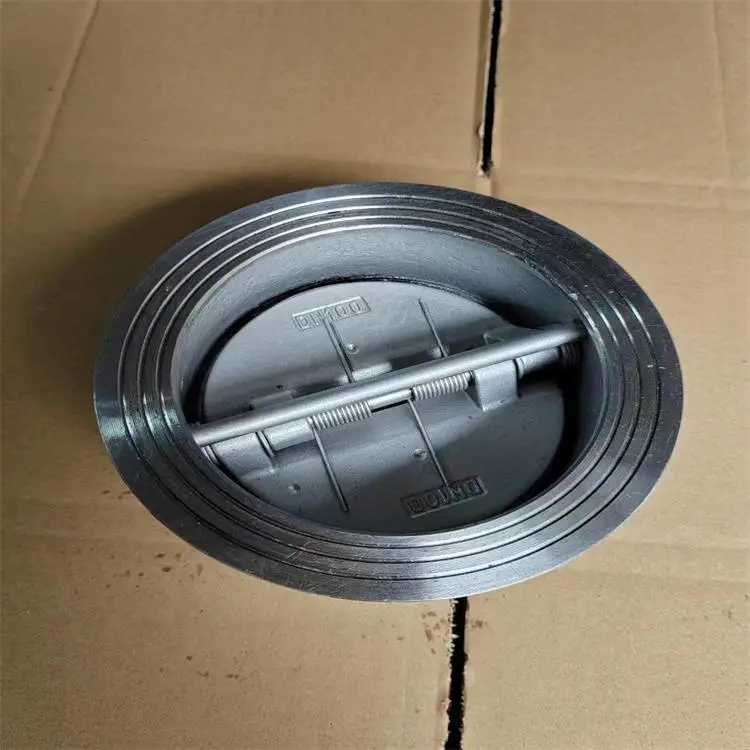

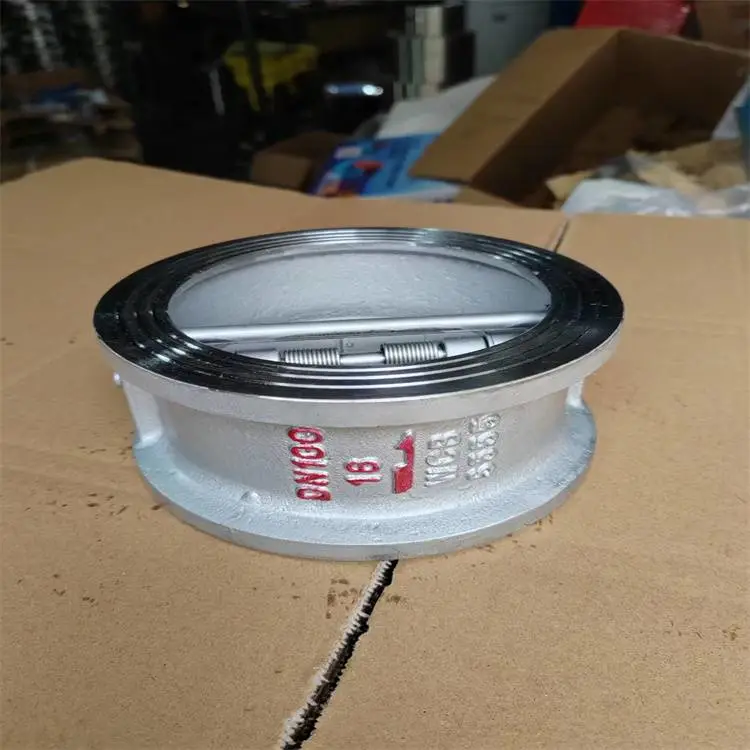

6、阀板采用对偶板上加两个扭力弹簧的设计,可使阀板自行速闭。
H71对夹升降式止回阀(国标)H71 wafer type lift check valve(GB standard)
| 公称压力 PN(MPa) Norminal pressure | 公称通径 DN(mm) Norminal diameter | 尺寸(mm)Dimension | 重量(kg) Weight | 配管法兰(供参考) Flange(as referenced) | ||||||
| L | D | D3 | D2 | 螺栓孔中 心圆直径D1 Diameter of the bolt | 螺栓数量 Quantity of the bolt | 螺栓直径d Diameter of the bolt | 螺栓长度L1 Length of the bolt | |||
| 4.0 | 15 | 16 | 52 | 15 | 44 | 0.12 | 65 | 4 | M12 | 80 |
| 20 | 19 | 62 | 19 | 52 | 0.24 | 75 | 4 | M12 | 90 | |
| 25 | 22 | 72 | 24 | 60 | 0.34 | 85 | 4 | M12 | 90 | |
| 32 | 28 | 83 | 31 | 72 | 0.53 | 100 | 4 | M16 | 110 | |
| 40 | 31.5 | 93 | 39 | 74 | 0.80 | 110 | 4 | M16 | 115 | |
| 50 | 40 | 109 | 48 | 98 | 1.2 | 125 | 4 | M16 | 125 | |
| 65 | 46 | 129 | 63 | 117 | 2.2 | 145 | 8 | M16 | 135 | |
| 80 | 50 | 144 | 78 | 128 | 3.1 | 160 | 8 | M16 | 145 | |
| 100 | 60 | 168 | 98 | / | 9 | 190 | 8 | M20 | 160 | |
| 125 | 90 | 196 | 123 | / | 14 | 220 | 8 | M24 | 205 | |
| 150 | 106 | 224 | 148 | / | 18 | 250 | 8 | M24 | 225 | |
| 200 | 140 | 291 | 198 | / | 28 | 320 | 12 | M27 | 275 | |
| 250 | 160 | 353 | 248 | / | 42 | 385 | 12 | M30 | 295 | |
| 6.4 | 15 | 25 | 62 | 15 | / | 0.5 | 75 | 4 | M12 | 100 |
| 20 | 31.5 | 73 | 19 | / | 0.7 | 90 | 4 | M16 | 115 | |
| 25 | 35.5 | 83 | 24 | / | 1.0 | 100 | 4 | M16 | 130 | |
| 32 | 40 | 89 | 31 | / | 1.3 | 110 | 4 | M20 | 140 | |
| 40 | 45 | 104 | 39 | / | 2.0 | 125 | 4 | M20 | 150 | |
| 50 | 56 | 114 | 48 | / | 3.2 | 135 | 4 | M20 | 160 | |
| 65 | 63 | 138 | 63 | / | 4.5 | 160 | 8 | M20 | 170 | |
| 80 | 71 | 148 | 78 | / | 5 | 170 | 8 | M20 | 180 | |
| 100 | 80 | 174 | 98 | / | 7 | 200 | 8 | M24 | 200 | |
| 125 | 110 | 211 | 123 | / | 13 | 240 | 8 | M27 | 245 | |
| 150 | 125 | 248 | 148 | / | 22 | 280 | 8 | M30 | 270 | |
| 200 | 160 | 310 | 198 | / | 40 | 345 | 8 | M33 | 325 | |
| 250 | 180 | 362 | 248 | / | 60 | 400 | 8 | M33 | 350 | |
| 10.0 | 15 | 25 | 62 | 15 | / | 0.6 | 75 | 4 | M12 | 100 |
| 20 | 31.5 | 73 | 19 | / | 1.0 | 90 | 4 | M16 | 115 | |
| 25 | 35.5 | 83 | 24 | / | 1.3 | 100 | 4 | M16 | 130 | |
| 32 | 40 | 89 | 31 | / | 1.6 | 110 | 4 | M20 | 140 | |
| 40 | 45 | 104 | 39 | / | 2.5 | 125 | 4 | M20 | 150 | |
| 50 | 56 | 120 | 48 | / | 3.8 | 145 | 4 | M24 | 172 | |
| 65 | 63 | 144 | 63 | / | 6 | 170 | 8 | M24 | 185 | |
| 80 | 71 | 154 | 78 | / | 7 | 180 | 8 | M24 | 195 | |
| 100 | 80 | 181 | 98 | / | 10 | 210 | 8 | M27 | 220 | |
| 125 | 110 | 218 | 123 | / | 18 | 250 | 8 | M30 | 265 | |
| 150 | 125 | 258 | 148 | / | 30 | 290 | 12 | M30 | 285 | |
| 200 | 160 | 324 | 198 | / | 56 | 360 | 12 | M33 | 345 | |
| 250 | 180 | 392 | 248 | / | 70 | 430 | 12 | M36 | 365 |
H71对夹式降式止回阀(美标)H71 wafer type lift check valve(ANSI standard)
| 压力级 Pressure rating | 口径DN | 尺寸(mm)Dimension | 重量 (kg) Weight | 配管法兰(供参考)Flange(as referenced) | ||||||||
| NPS | DN | L | D | D3 | D2 | 螺栓孔中 心圆直径D1 Diameter of the bolt | 螺栓数量 Quantity of the bolt | 螺栓直径d Diameter of the bolt | 螺栓长度L1 Length of the bolt | |||
| in | mm | |||||||||||
| Class150 | 1/2 | 15 | 16 | 46 | 15 | 44 | 0.12 | 60.5 | 4 | 1/2 | M14 | 90 |
| 3/4 | 20 | 19 | 56 | 19 | 52 | 0.24 | 70 | 4 | 1/2 | M14 | 100 | |
| / | 25 | 22 | 65 | 24 | 60 | 0.34 | 79.5 | 4 | 1/2 | M14 | 110 | |
| 1 1/4 | 32 | 28 | 74 | 31 | 72 | 0.53 | 89 | 4 | 1/2 | M14 | 120 | |
| 1 1/2 | 40 | 31.5 | 84 | 39 | 74 | 0.80 | 98.5 | 4 | 1/2 | M14 | 130 | |
| 2 | 50 | 40 | 103 | 48 | 98 | 1.2 | 120.5 | 4 | 5/8 | M16 | 145 | |
| 2 1/2 | 65 | 46 | 122 | 63 | 117 | 2.2 | 139.5 | 4 | 5/8 | M16 | 160 | |
| 3 | 80 | 50 | 135 | 78 | 128 | 3.1 | 152.5 | 4 | 5/8 | M16 | 170 | |
| 4 | 100 | 60 | 173 | 98 | - | 5.8 | 190.5 | 8 | 5/8 | M16 | 180 | |
| 5 | 125 | 90 | 195 | 123 | - | 12 | 216.0 | 8 | 3/4 | M20 | 210 | |
| 6 | 150 | 106 | 220 | 148 | - | 17 | 241.5 | 8 | 3/4 | M20 | 230 | |
| 8 | 200 | 140 | 277 | 198 | - | 29 | 298.5 | 8 | 3/4 | M20 | 270 | |
| 10 | 250 | 160 | 337 | 248 | - | 35 | 362.0 | 12 | 7/8 | M24 | 290 | |
| Class300 | 1/2 | 15 | 25 | 52 | 15 | - | 0.3 | 66.5 | 4 | 1/2 | M14 | 100 |
| 3/4 | 20 | 31.5 | 65 | 19 | - | 0.46 | 82.5 | 4 | 5/8 | M16 | 110 | |
| / | 25 | 35.5 | 72 | 24 | - | 0.6 | 8 |
