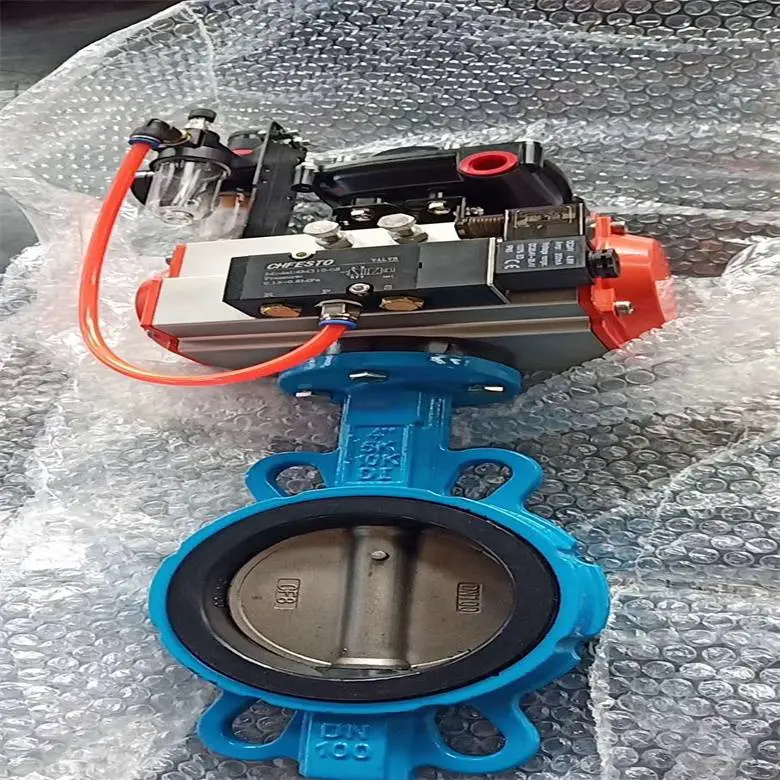

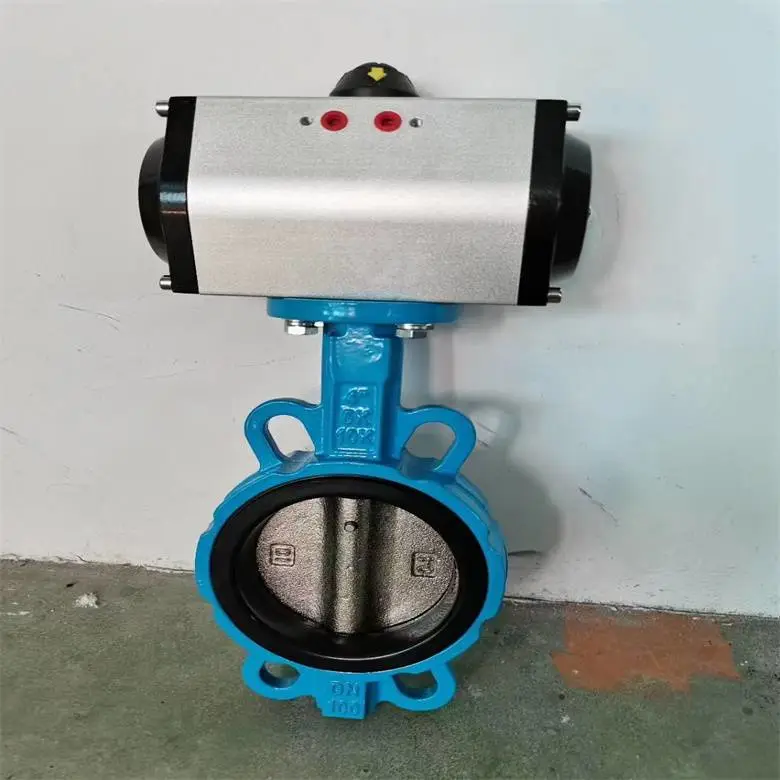

GT气动对夹软密封脱硫双相钢阀板蝶阀产品说明
气动蝶阀是由执行机构和蝶阀体二部分组成，现有的气动蝶阀的执行机构直接固定在蝶阀体向外延伸的连接件上，导致装夹、使用不方便，影响产品精度和寿命。本实用新型涉及气动蝶阀。气动蝶阀是气动单元组合仪表中的执行单元，它来自调节仪表的信号，改变介质的切断与流通，该产品额定流量系统大，密封性能优良。因而广泛应用于石油、化工、轻纺、食品、泡塑等工业部门的生产过程自动控制和远程控制。
本实用新型的目的提供一种装夹方便、简易，使用精度高和寿命长的气动对夹软密封蝶阀。 脱硫蝶阀采用中线型设计，其阀门主要结构由阀体、阀板、阀座、阀杆及传动操作机械等部件组成，根据不同介质的物理化学特性,选用相应的耐高温,耐低温,耐腐蚀,耐光,耐老化材质;不同的组合可适用多种介质和不同温度等行业,特别是脱硫系统流体管线上作为调解和截流装置使用。

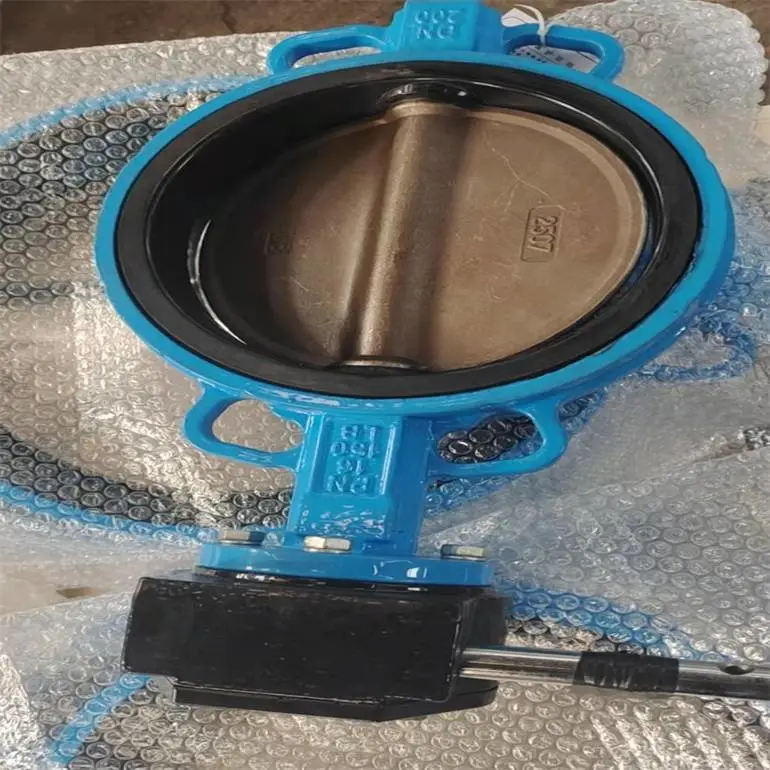

　　蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，旋转到90°时，阀门则处于全开状态。蝶阀结构简单、体积小、重量轻，只由少数几个零件组成。

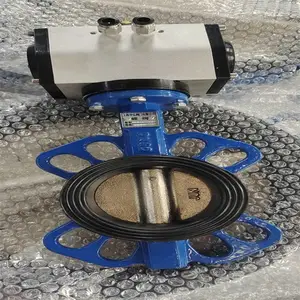

气动蝶阀（气动调节蝶阀、气动单作用蝶阀、不锈钢气动蝶阀）是由气动执行器和蝶阀组成。气动蝶阀是用随阀柑转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。气动蝶阀分类：不锈钢气动蝶阀，硬密封气动蝶阀，软密封气动蝶阀，碳钢气动蝶阀。　　

而且只需旋转90°即可快速启闭，操作简单，同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时，蝶板厚度是介质流经阀体时的阻力，因此通过该阀门所产生的压力降很小，故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门，密封圈可以镶嵌在阀体上或附在蝶板周边。　

气动蝶阀时要注意密封性能、流动介质、启闭力和启闭力矩、启闭速度以及使用寿命等相关性能技术。气动蝶阀在安装前检查各部分部件无缺失，检查管道，确保管道内无焊渣等异物，装好的管道法兰要进行对中等相关要求。

GT气动对夹软密封脱硫双相钢阀板蝶阀气动蝶阀要注意的性能技术

1、密封性能

阀门的密封性能是指阀门各密封部位阻止介质泄漏的能力，它是阀门重要的技术性能指标。阀门的密封部位有三处：启闭件与阀座两密封面间的接触处；填料与阀杆和填料函的配和处；阀体与阀盖的连接处。其中***处的泄漏叫做内漏，也就是通常所说的关不严，它将影响阀门截断介质的能力。对于截断阀类来说，内漏是不允许的。后两处的泄漏叫做外漏，即介质从阀内泄漏到阀外。外漏会造成物料损失，污染环境，严重时还会造成事故。对于易燃易爆、有毒或有放射的介质，外漏更是不能允许的，因而阀门必须具有可靠的密封性能。

2、流动介质

介质流过阀门后会产生前后的压力差，使阀门对介质的流动有一定的阻力，介质为克服阀门的阻力就要消耗一定的能量，因此设计和制造阀门时，要尽可能降低阀门对流动介质的阻力，减少能源的损耗。

3、启闭力和启闭力矩

启闭力和启闭力矩是指阀门开启或关闭所必须施加的作用力或力矩。关闭阀门时，需要使启闭件与发座两密封面间形成一定的密封比压，同时还要克服阀杆与其他磨擦部位的摩擦力，因而，阀门在启闭过程中，必须施加一定的关闭力和关闭力矩，所以设计和制造阀门时应力求降低其关闭力和关闭力矩。

4、启闭速度

启闭速度是用阀门完成一次开启或关闭动作所需的时间来表示。一般对阀门的启闭速度无严格要求，但有些工况对启闭速度有特殊要求，如有的要求迅速开启或关闭，以防发生事故，有的要求缓慢关闭，以防产生水击等，这在选用阀门类型时应加以考虑。

5、使用寿命

它表示阀门的耐用程度，是阀门的重要性能指标，并具有很大的经济意义。通常以能***密封要求的启闭次数来表示，也可以用使用时间来表示。

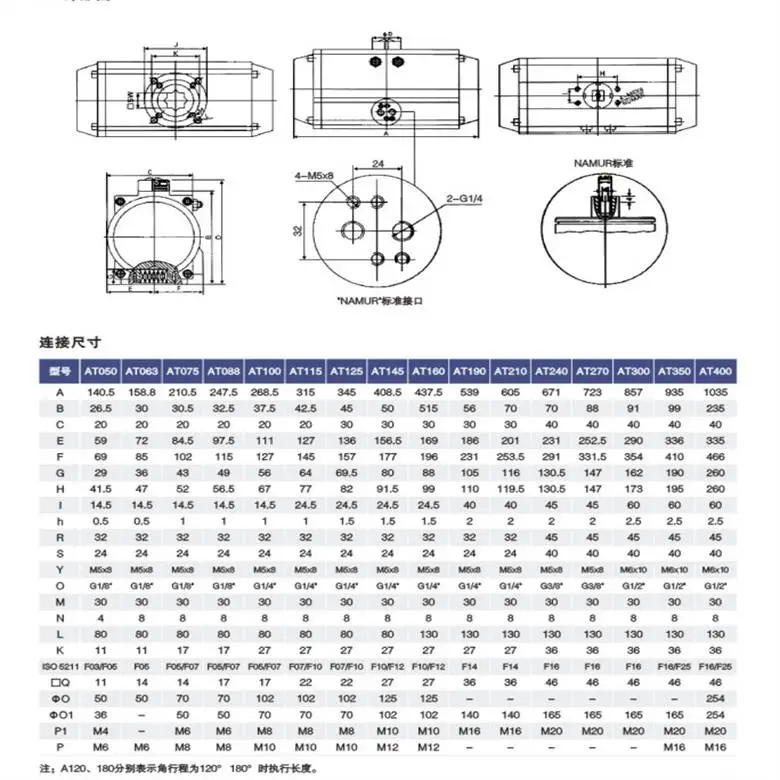

GT气动对夹软密封脱硫双相钢阀板蝶阀执行器的选用

（1.双作用式

      使用双作用式执行器，先确定阀门的扭矩，水蒸汽或非润滑的介质增加25%安全值；非润滑的干气介质增加60%安全值；非润滑气 体输送的颗粒粉料介质增加100 %安全值；对于清洁、无摩擦的润滑介质增加20%安全值，然后根据气源工作压力，查找双作用式扭矩表，可得到准 确的GTD型号。

（2.单作用式（弹簧复位）

      紧急切断阀简称气动切断阀使用单作用式执行器，先确定阀门的扭矩，水蒸汽或非润滑的介质增加25%安全值；非润滑的干气介质增加60%安全值；非润滑气 体输送的颗粒粉料介质增加100 %安全值；对于清洁、无摩擦的润滑介质增加20%安全值，然后查找单作用式扭矩表，先查弹簧复位终 点，再查气源工作压力终点，气源压力扭矩应该大于弹簧复位扭矩，可得到准 确的SR型号。

      单作用式输出扭矩表中，弹簧复位"终点"扭矩即为关闭阀门的扭矩，弹簧复位"开始"扭矩即为打开阀门的扭矩。相对应 的气源压力开始的扭矩即为关闭阀门的扭矩，气源压力"终点"扭矩即为打开阀门的扭矩。

空气过滤器、换向电磁阀、限位开关、电气定位器等。气动技术中将空气过滤器、减压阀、油雾器三种气源处理元件组装在一起称为气动三联件，用以进入气动仪表之气源净化过滤和减压至仪表供给额定的气源压力，相当于电路中的电源变压器的功能。

气动蝶阀选型

a: 产品名称与气动蝶阀的型号

b:  气动蝶阀的操作方式 （有手动 涡轮传动 气动 电动等）

c:  气动蝶阀的密封面材质和硬度

d:  气动蝶阀的阀体材质

e:  气动蝶阀的压力

f:  气动蝶阀的使用介质（名称、粘度、颗粒 腐蚀性、毒性）

气动阀门配件种类

双动式气动执行器：对阀门开启和关闭的两位式控制(双作用)。

弹簧复位式执行器：在电路气路切断或故障，阀门自动开启或关闭(单作用)。

单电控电磁阀：供电时阀门打开或关闭，断电时阀门关闭或打开 (可提供防爆型)。

双电控电磁阀：一个线圈得电时阀门打开，另一个线圈得电时阀门关闭，有记忆功能 (可提供防爆型)。

限位开关回讯器：远距离传送阀门的开关位置的信号 (有防爆型)。

电气定位器：根据电流信号 (标准4-20mA)的大小对阀门的介质流量调节控制(有防爆型)。

气动定位器：根据气压信号 (标0.02-0.1MPa)的大小对阀门的介质流量调节控制。

电气转换器：将电流信号转换成气压信号，与气动定位器配套使用 (有防爆型)。

气源处理三联件：包括空气减压阀、过滤器、油雾器，对气源稳压、清洁、运动部件润滑作用。

手动操作机构：自动控制在不正常情况下可以手动操作。

气动阀门配件选型

气动阀门是复杂的自动化控制仪表，由多种气动元件组成，用户需根据控制需要，进行详细选择。

气动执行器：①双作用式、②单作用式、③型号规格、④动作时间。

电磁阀：①单控电磁阀、②双控电磁阀、③使用电压、④防爆型。

信号反馈：①机械式开关、②接近式开关、⑧输出电流信号、④使用电压、⑤防爆型。

定位器：①电气定位器、②气动定位器、⑧电流信号、④气压信号、⑤电气转换器、⑥防爆型。

气源处理三联件：①过滤减压阀、②油雾器。

2、GT气动对夹软密封脱硫双相钢阀板蝶阀执行标准
       1、设计与制造按AWWA-C540-80和GB/T12238的标准规定
       2、结构长度按GB/T12221标准或按协议执行。
       3、连接方式按GB/T17241.2、GB/T 9113
       4、检验与试验按GB/T13927或按协议执行。
　1.蝶阀不适用于高温高压管道系统，一般用于≤80度，≤1.0Mpa的原油，油，水等介质。
　　2.由于蝶阀与闸阀相比压力损失较大，因此该蝶阀适用于对压力损失要求不严格的管道系统
　　3.蝶阀适合替代需要流量调节的导管
　　4.蝶阀可在需要快速打开和关闭的场合更换
　　5.组装口径的阀门(例如DN600及以上)
　　6.蝶阀应用于结构长度要求较短的场合
　　7.通常在节流控制和泥浆介质中，建议使用蝶阀的结构长度短，启闭速度快，持续低压(压差小)。
　　8.在二位调节，通道狭窄，低噪音，气化，少量向大气泄漏和大量介质的情况下，可以选择蝶阀。

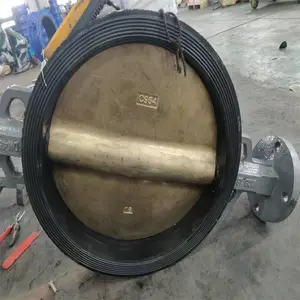

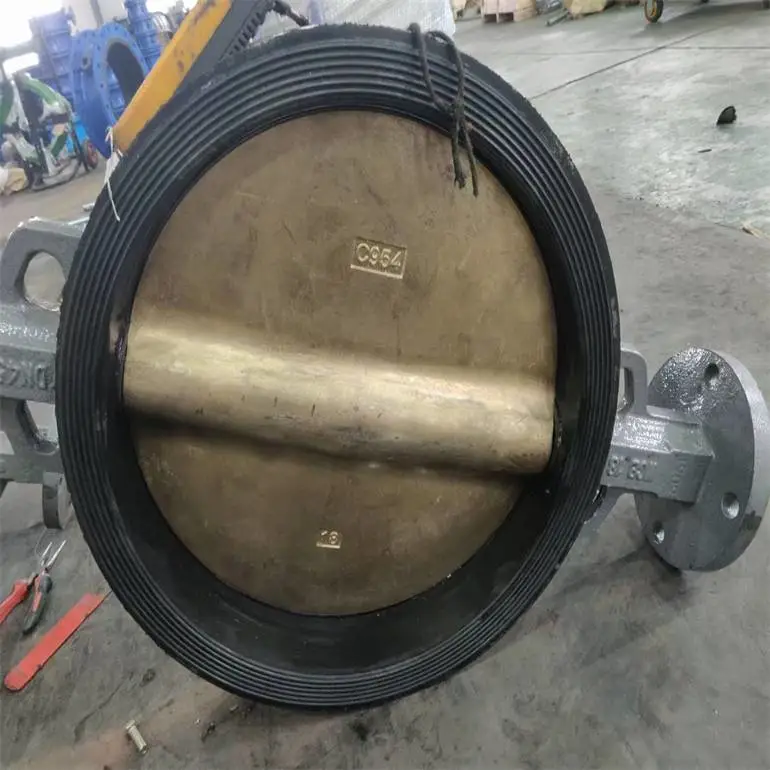

本实用新型是通过如下技术方案来实现的:一种气动对夹软密封蝶阀，包括执行机构和蝶阀体，其主要技术特征是执行机构和蝶阀体为分体式的，执行机构和蝶阀体之间设有使两者相连的支架；所述执行机构和蝶阀体之间的支架为“工”字型，与执行机械连接的一端连接片为“一”字型，与蝶阀体固定的一端为弧形，两端之间用两根直杆相连。本实用新型把执行机构和蝶阀体之间设置支架连接，产品散热快，拆卸方便，实现任意方向装夹。提高了产品使用精度和寿命。对夹式衬胶蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

其主要特点为:

    1、设计新颖、合理、结构*，重量轻，启闭迅速。
    2、操力矩小，操作方便，省力灵巧。
    3、可以任何位置安装，维修方便。
    4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
    5、密封材料耐老化、耐弱腐蚀，使用寿命长等特点。
【主权项】
1.一种气动对夹软密封蝶阀，包括执行机构和蝶阀体，其特征在于执行机构和蝶阀体为分体式的，执行机构和蝶阀体之间设有使两者相连的支架。
2.如权利要求1所述的一种气动对夹软密封蝶阀，其特征在于所述执行机构和蝶阀体之间的支架为“工”字型，与执行机械连接的一端连接片为“一”字型，与蝶阀体固定的一端为弧形，两端之间用两根直杆相连。

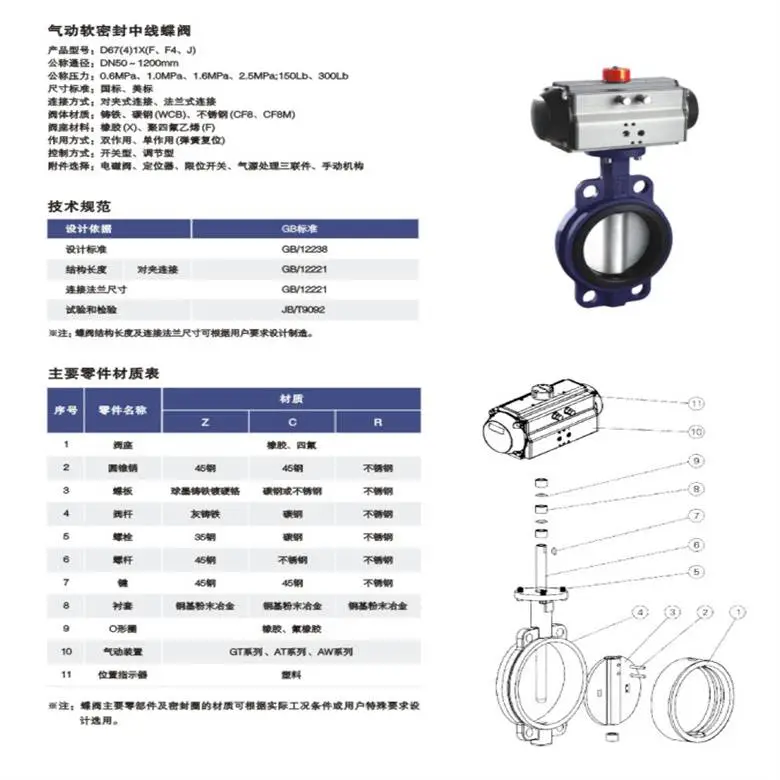

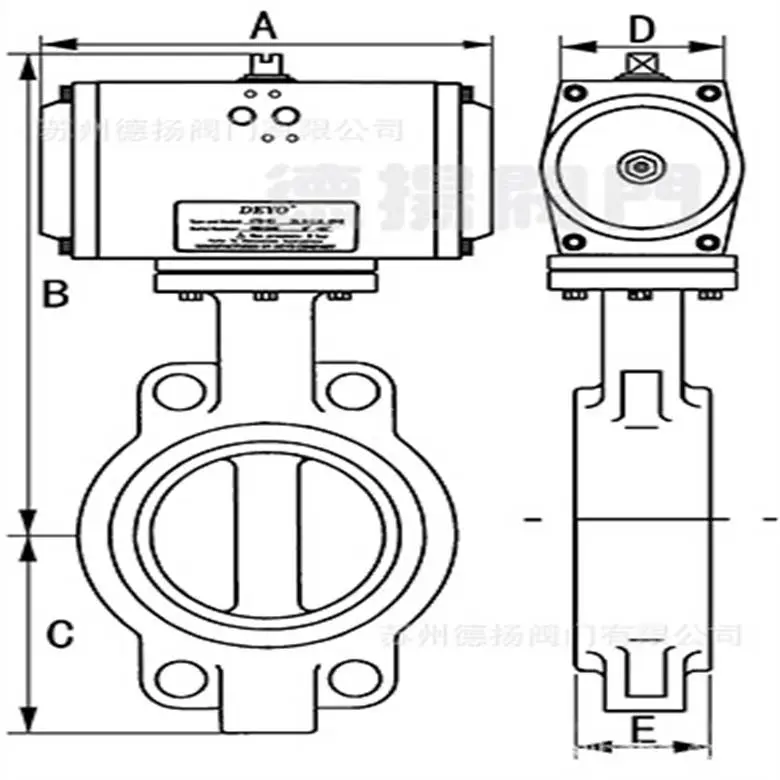

GT气动对夹软密封脱硫双相钢阀板蝶阀主要结束参数

四、主要零部件材料

五、执行标准

5、GT气动对夹软密封脱硫双相钢阀板蝶阀产品特点
1、设计新颖、合理、结构*,重量轻,启闭迅速。
2、操力矩小,操作方便,省力灵巧。
3、可以任何位置安装、维修方便。
4、密封件可以更换、密封性能可靠达到双向密封零泄漏。
5、密封材料耐老化、耐腐蚀、使用寿命长等特点。

6、保存、搬运
1、保存
如果阀门在安装之前需要存放一段时间，则应存放在原始交货时所用的包装箱内，保存位置应在一个干净干燥的室内，蝶阀在储存中应保持5%的开度，防止在不使用时对橡胶产生大的挤压，造成老化。
2、搬运
   阀门在搬运过程中，必须***加工面，阀座和内外表面不受损害。搬运过程中必须采取钩住、捆绑或其他***的搬运方式，警告：吊装过程中，绳索绝不可系在驱动器上或除阀体之外的其他零部件上，应确保绳索能足够承担阀门的重量，防止绳索断裂，造成不必要的损害。

7、GT气动对夹软密封脱硫双相钢阀板蝶阀安装

安装前仔细阅读本说明书
1、安装前检查
1.1、小心地将阀门从包装中取出，注意不可对阀门造成任何影响使用的损害
1.2、检查阀门是否订单的要求，检查阀体,密封面,阀杆，手轮，连接尺寸等是否完好或正确，检查阀门能否开关到位，检查有无违反操作的情况。
1.3、检查管道是否干净，确保安装管道干净，管路需要有自动补偿功能，避免法兰密封面产生过大的密封比压，影响阀门使用寿命和可靠性，对夹蝶阀必须采用蝶阀法兰。
2、安装
2.1、必须在管道法兰焊接完毕并冷却到常温后，才能将阀门安装于管线上。否则，焊接产生的高温将破坏衬里材料。
2.2、法兰的焊接表面必须经过处理，去除影响质量的因数，比如焊渣、毛刺、不必要的损坏与变形等。
3、注意事项
3.1、不可以使用阀门作为管线的支撑装置。
3.2、安装期间，要注意相邻管道定位正确。
3.3、安装期间的搬动与操作必须按照本说明书执行。
3.4、操作过程必须遵守国家相应的法律法规。

一种气动对夹软密封蝶阀，包括执行机构和蝶阀体，其主要技术特征是执行机构和蝶阀体为分体式的，执行机构和蝶阀体之间设有使两者相连的支架；所述执行机构和蝶阀体之间的支架为“工”字型，与执行机械连接的一端连接片为“一”字型，与蝶阀体固定的一端为弧形，两端之间用两根直杆相连。本实用新型把执行机构和蝶阀体之间设置支架连接，产品散热快，拆卸方便，实现任意方向装夹。提高了产品使用精度和寿命。

订货须知：

一、①产品名称与型号②口径③是否带附件以便我们的为您正确选型④使用压力⑤使用介质的温度。
二、若已经由设计单位选定公司的型号，请型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的阀门公司专家为您审核把关。产品所属蝶阀选型，感谢您访问我们申弘阀门的如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。如需要了解更多其它阀类产品的信息可以点击减压阀查看。
